W praktyce dobrze rozpisany układ ładowania pokazuje nie tylko, gdzie podłączyć przewody, ale też jak ograniczyć prąd, kiedy przejść z fazy szybkiej na podtrzymanie i jak nie przegrzać akumulatora. Poniżej rozpisuję to po ludzku: od podstawowego prostownika, przez etapy ładowania, aż po parametry, które naprawdę mają znaczenie w warsztacie. Dla akumulatorów kwasowo-ołowiowych to różnica między bezpiecznym doładowaniem a krótszą żywotnością baterii.
Najważniejsze elementy, które trzeba zrozumieć od razu
- Najczęściej chodzi o akumulator kwasowo-ołowiowy 12 V, a nie o każdy typ baterii.
- Typowy proces ładowania ma trzy etapy: szybkie doładowanie, absorpcję i podtrzymanie.
- W warsztatowej praktyce liczy się nie tylko napięcie, ale też ograniczenie prądu i temperatura ogniw.
- Dla 12 V akumulatora ołowiowego zwykle pracuje się w okolicach 14,4-14,7 V w fazie ładowania zasadniczego i 13,5-13,8 V w podtrzymaniu.
- Zły układ bez zabezpieczeń może doprowadzić do gazowania, przegrzania albo odwrotnego podłączenia biegunów.
- Jeśli bateria jest AGM, GEL lub litowa, nie wolno zakładać tych samych nastaw co w klasycznym akumulatorze samochodowym.

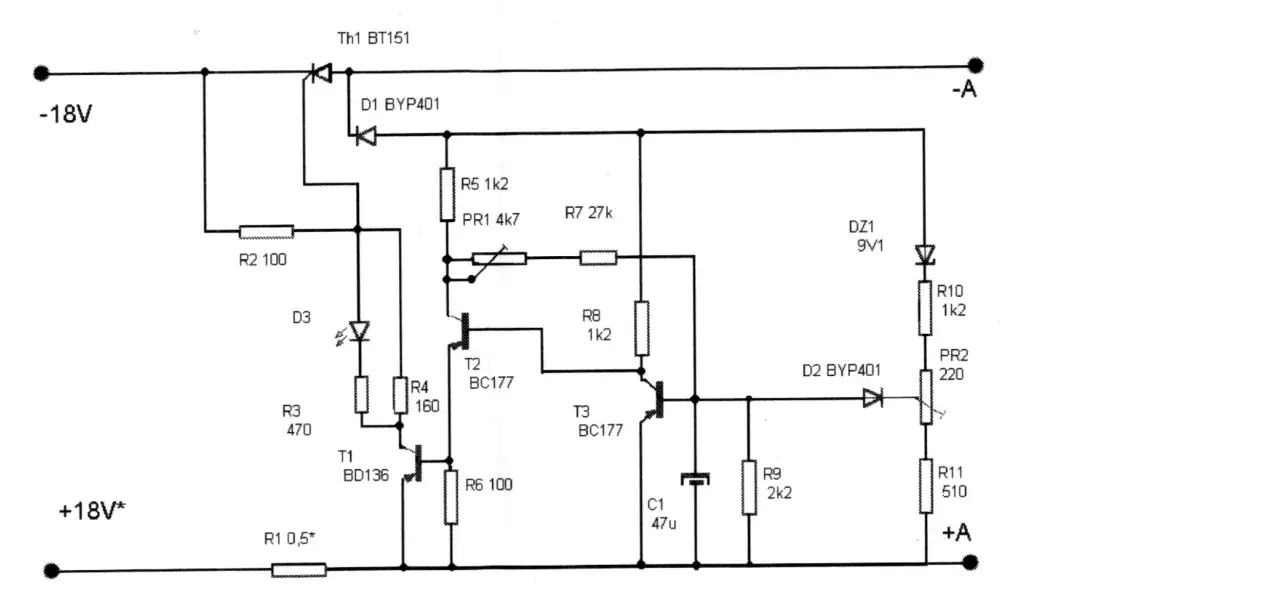

Jak czytać schemat ładowania akumulatora bez technicznego chaosu
Gdy rozkładam taki układ na części, patrzę na niego jak na prosty łańcuch energii: sieć 230 V zasila zasilacz lub transformator, dalej mamy prostowanie, ograniczenie prądu, kontrolę napięcia i sam akumulator. Na papierze wygląda to skromnie, ale właśnie tu kryje się sens całego rozwiązania: bateria nie ma dostać „jak najwięcej”, tylko dokładnie tyle, ile przyjmie bez szkody.
W praktyce taki schemat pokazuje trzy rzeczy naraz: drogę prądu, punkty pomiaru oraz elementy ochronne. Jeśli na rysunku widzisz bezpiecznik, diodę zabezpieczającą przed odwrotną polaryzacją, czujnik temperatury albo układ sterujący, to nie są ozdobniki. To one decydują, czy ładowanie będzie stabilne, czy tylko pozornie działa.
Najprostszy układ da się opisać bardzo krótko: źródło zasilania - prostownik - ograniczenie prądu - bateria. Bardziej rozbudowany wariant dodaje jeszcze mikrokontroler, przekaźnik lub MOSFET oraz pomiar napięcia na zaciskach. W automatyce to ważne rozróżnienie, bo od niego zależy, czy urządzenie samo przełączy fazę ładowania, czy użytkownik musi to zrobić ręcznie.

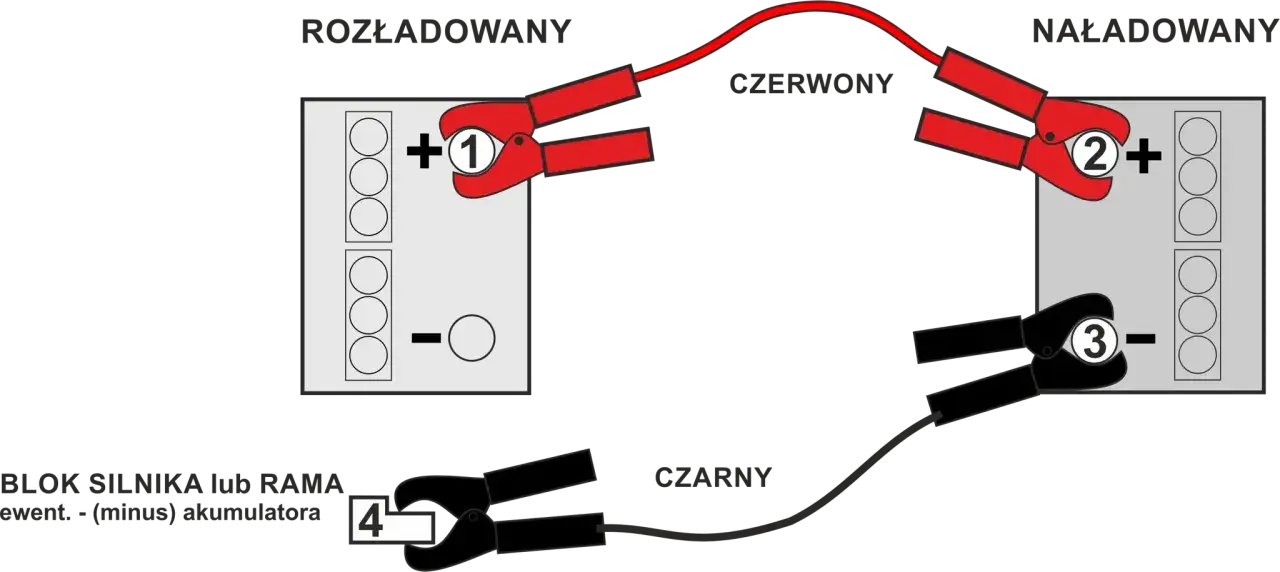

Jeśli układ ma być czytelny w warsztacie, zawsze zaznaczam dwa miejsca krytyczne: wejście zasilania i zaciski akumulatora. To właśnie tam najłatwiej o pomyłkę, a przy ładowaniu bateria nie wybacza błędów tak chętnie jak większość innych odbiorników. Następny krok to już zrozumienie, z jakich bloków taki układ realnie się składa.
Z czego składa się prosty układ ładowania
W prostym prostowniku najczęściej spotkasz transformator, mostek prostowniczy, element ograniczający prąd i przewody zakończone krokodylkami. W wersji bardziej dopracowanej dochodzi amperomierz, woltomierz, bezpiecznik topikowy, kontrola temperatury oraz układ odcinający ładowanie po osiągnięciu właściwego napięcia. Z mojego doświadczenia to właśnie te „niewidoczne” dodatki odróżniają sprzęt, który tylko ładuje, od sprzętu, który ładuje powtarzalnie i bezpiecznie.
Najprościej myśleć o tym tak:
- Transformator lub zasilacz impulsowy obniża napięcie sieci do poziomu użytecznego dla baterii.
- Prostownik zamienia prąd zmienny na stały, bo akumulator tego wymaga.
- Ograniczenie prądu pilnuje, by bateria nie dostała zbyt agresywnego ładowania.
- Układ sterujący decyduje, kiedy przejść do kolejnego etapu lub zakończyć proces.
- Zabezpieczenia chronią przed zwarciem, odwrotnym podłączeniem i przegrzaniem.
W warsztatowych warunkach często spotyka się jeszcze prosty przełącznik trybu: 6 V, 12 V, czasem tryb szybkiego doładowania i tryb zimowy. Brzmi banalnie, ale bez takiego podziału łatwo zasilić akumulator z parametrami, które pasują do innego typu ogniw. To właśnie tu zaczyna się praktyczna różnica między „uniwersalnym” a naprawdę sensownym prostownikiem.
Jeśli budujesz lub diagnozujesz taki układ, szukaj przede wszystkim odpowiedzi na pytanie, czy prąd jest ograniczany w sposób ciągły, czy tylko przez bezpiecznik. To nie to samo. Bezpiecznik ratuje sytuację po fakcie, a ograniczenie prądu zapobiega problemowi od początku. Dzięki temu łatwiej przejść do samego przebiegu ładowania.
Jak przebiega ładowanie krok po kroku
Najbardziej użyteczny model to ładowanie wieloetapowe. W praktyce akumulator nie jest napełniany jednym stałym trybem od zera do pełna, tylko przechodzi przez kolejne fazy, w których zmienia się zachowanie napięcia i prądu. Dla akumulatorów kwasowo-ołowiowych to rozwiązanie po prostu działa lepiej niż „na sztywno” ustawiony prąd bez kontroli końca ładowania.
| Etap | Co się dzieje | Typowe wartości dla 12 V akumulatora ołowiowego | Po co to jest |
|---|---|---|---|
| Bulk | Układ podaje maksymalny bezpieczny prąd, napięcie rośnie | około 14,4-14,7 V, prąd często 0,1C-0,2C | Szybkie uzupełnienie większości energii |
| Absorption | Napięcie jest utrzymywane, a prąd stopniowo spada | ten sam poziom napięcia, czas zależny od stanu baterii | Dojście do pełnego naładowania bez przegrzania |
| Float | Napięcie spada do podtrzymania | około 13,5-13,8 V | Utrzymanie pełnego stanu bez gazowania |
W praktyce faza bulk robi największą część roboty, ale to absorpcja domyka proces. Wielu początkujących patrzy tylko na to, czy kontrolka świeci, i zakłada, że bateria jest już gotowa. To błąd. Jeżeli ładowarka za wcześnie przejdzie do podtrzymania, akumulator będzie tylko częściowo doładowany, co z czasem obniża jego pojemność użytkową.
W trybie float nie chodzi już o „ładowanie na pełnej mocy”, lecz o utrzymanie stanu pełnego naładowania. Taki poziom napięcia jest niższy niż w fazie zasadniczej właśnie po to, by nie doprowadzać do niepotrzebnego gazowania elektrolitu i przyspieszonego zużycia płyt. To szczególnie ważne, gdy bateria stoi podłączona dłużej, na przykład w instalacji awaryjnej albo w warsztatowym pojeździe, który nie pracuje codziennie.
Jeśli układ ma jeszcze etap wyrównawczy, trzeba podchodzić do niego ostrożnie i tylko wtedy, gdy producent baterii to dopuszcza. Taki tryb służy do okresowego „wyrównania” ogniw w niektórych akumulatorach zalewanych, ale nie jest uniwersalny. I właśnie dlatego następny temat dotyczy doboru parametrów, a nie samego schematu połączeń.
Jak dobrać prąd i napięcie do akumulatora 12 V
Najpraktyczniejsza zasada brzmi: najpierw sprawdź typ akumulatora, potem jego pojemność, a dopiero na końcu ustaw ładowarkę. Dla klasycznych akumulatorów samochodowych i wielu baterii AGM dobrym punktem wyjścia jest prąd w okolicach 0,1C, czyli 10% pojemności znamionowej. Dla baterii 60 Ah będzie to około 6 A, dla 100 Ah około 10 A. W niektórych konstrukcjach producent dopuszcza wyższy prąd, nawet do 0,2C lub 0,3C, ale nie traktowałbym tego jako domyślnego ustawienia.
Warto też pilnować napięcia końcowego. Dla 12 V akumulatora ołowiowego typowy zakres ładowania zasadniczego to około 14,4-14,7 V, a dla podtrzymania 13,5-13,8 V. To są wartości, które często przewijają się w praktyce serwisowej, ale jeśli masz kartę katalogową konkretnej baterii, ona ma pierwszeństwo. GEL i AGM bywają bardziej wrażliwe na przeładowanie niż klasyczne akumulatory zalewane.
Żeby nie zostawiać tego w sferze teorii, tak zwykle patrzę na trzy popularne przypadki:
- Akumulator samochodowy 12 V, 50-70 Ah - sensowny jest prąd około 5-7 A, a ładowanie trwa zwykle kilka do kilkunastu godzin.
- Akumulator AGM 12 V, 70-100 Ah - prąd umiarkowany, napięcie zgodne z zaleceniami producenta i brak agresywnego trybu „boost”.
- Mały akumulator buforowy - ważniejsze od szybkiego ładowania jest utrzymanie bezpiecznego napięcia float i stabilnej temperatury.
Jeżeli liczysz czas, przyjmij bardzo orientacyjnie, że standardowe ładowanie zajmuje 8-16 godzin, a przy dużych akumulatorach stacjonarnych nawet dłużej. To nie jest wada układu, tylko efekt chemii. Akumulator nie lubi pośpiechu, zwłaszcza gdy chcesz odzyskać pełną pojemność, a nie tylko chwilowy zapas energii. Z tego powodu parametry trzeba konfrontować z błędami, które najczęściej pojawiają się w warsztacie.
Najczęstsze błędy, które skracają życie baterii
Największy problem nie polega na tym, że ktoś „nie zna schematu”, tylko na tym, że upraszcza go za mocno. Najczęściej widzę cztery błędy: zbyt wysoki prąd, brak kontroli napięcia końcowego, odwrócenie biegunów i ładowanie w miejscu bez wentylacji. Każdy z nich działa trochę inaczej, ale rezultat bywa podobny: przegrzanie, gazowanie, spadek pojemności albo uszkodzenie ładowarki.
- Za duży prąd powoduje niepotrzebne grzanie i skraca żywotność ogniw.
- Przeładowanie prowadzi do intensywnego wydzielania gazów i strat elektrolitu.
- Zbyt niskie napięcie końcowe zostawia akumulator niedoładowany, co sprzyja zasiarczeniu.
- Odwrotna polaryzacja może uszkodzić elektronikę prostownika lub sam akumulator.
- Ładowanie bez wentylacji zwiększa ryzyko nagromadzenia palnych gazów w pobliżu źródła iskry.
W warsztacie metalowym dochodzi jeszcze praktyka, o której łatwo zapomnieć: akumulator nie powinien stać obok szlifierki, spawarki ani luźnych przewodów, które mogą zrobić zwarcie. To nie jest drobiazg BHP. Przy ładowaniu baterii liczy się nie tylko elektryka, ale też otoczenie, bo jedna iskra w złym miejscu psuje cały dzień pracy, a czasem coś znacznie więcej.
Ja zawsze zwracam też uwagę na temperaturę obudowy. Jeżeli bateria robi się wyraźnie gorąca, nie czekam „aż może się uspokoi”. Zatrzymuję proces i sprawdzam nastawy albo stan akumulatora. Taka reakcja zwykle oszczędza więcej niż najbardziej rozbudowany opis na tabliczce znamionowej. To prowadzi wprost do pytania, kiedy prosty prostownik wystarczy, a kiedy lepiej postawić na automat.
Kiedy prosty prostownik wystarczy, a kiedy lepszy będzie automat
Prosty prostownik ma sens, gdy ktoś naprawdę kontroluje proces: zna typ baterii, obserwuje napięcie i wie, kiedy przerwać ładowanie. W takim układzie łatwo zbudować coś trwałego i taniego, ale wymaga to dyscypliny użytkownika. To rozwiązanie sprawdza się w warsztacie, gdzie akumulatory są różne, ale obsługa jest doświadczona i nie działa „na pamięć”.
Automatyczna ładowarka wygrywa tam, gdzie liczy się powtarzalność i mniejsze ryzyko pomyłki. Sama przechodzi między fazami, ogranicza prąd, pilnuje napięcia i często potrafi też przejść w tryb podtrzymania. Dla wielu użytkowników to po prostu bezpieczniejsze, bo nie wymaga ciągłego pilnowania pomiarów. W praktyce automatyka daje największą różnicę wtedy, gdy sprzęt pracuje regularnie, a nie od święta.
| Rozwiązanie | Zalety | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Prosty prostownik | Niska cena, łatwa naprawa, mało elektroniki | Wymaga nadzoru, większe ryzyko błędu użytkownika | Warsztat, serwis, użytkownicy świadomi parametrów |
| Ładowarka automatyczna | Wygoda, kontrola etapów, mniejsze ryzyko przeładowania | Wyższy koszt, bardziej złożona elektronika | Codzienne ładowanie, akumulatory buforowe, auta sezonowe |
| Ładowarka z trybem recond | Pomaga przy lekkim niedoładowaniu niektórych baterii | Nie dla każdego typu akumulatora | Wybrane akumulatory kwasowo-ołowiowe, zgodnie z instrukcją |
Jeśli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: im mniej masz czasu na nadzór, tym bardziej opłaca się automat. Im bardziej nietypowy akumulator, tym ważniejsza jest karta producenta. Właśnie z tych dwóch powodów sensowny układ ładowania nie powinien być wybierany wyłącznie po cenie. Zostaje jeszcze ostatnia rzecz, która spina cały temat w warunkach warsztatowych.
Co powinno się znaleźć na dobrym stanowisku ładowania akumulatorów
Dobre stanowisko to nie tylko prostownik na półce. Ja szukałbym tam przede wszystkim porządku w okablowaniu, czytelnego oznaczenia biegunów, sprawnej wentylacji i elementów, które przyspieszają diagnozę. W praktyce najbardziej pomaga zestaw podstawowy: miernik, bezpiecznik, izolowane zaciski, stabilne podłoże i miejsce, w którym akumulator nie będzie narażony na przypadkowe uderzenie.
W warsztacie dobrze działa prosty standard pracy:
- sprawdzam typ baterii i jej pojemność przed podłączeniem,
- porównuję nastawy ładowarki z zaleceniami producenta,
- kontroluję temperaturę obudowy podczas ładowania,
- nie zostawiam akumulatora bez nadzoru, jeśli układ nie ma automatycznego odcięcia,
- po zakończeniu procesu odkładam przewody tak, by nie tworzyły ryzyka zwarcia.
Jeżeli chcesz patrzeć na ten temat praktycznie, zapamiętaj jedną rzecz: dobry schemat nie ma być „ładny na papierze”, tylko przewidywalny w realnej pracy. Ma chronić akumulator, użytkownika i sprzęt, a nie robić wrażenie liczbą elementów. Dla mnie właśnie to jest różnica między poprawnym układem a takim, który naprawdę nadaje się do pracy w warsztacie.
W efekcie najlepszy schemat ładowania akumulatora to zwykle nie najbardziej skomplikowany, tylko ten, który ma jasny przebieg energii, sensowne zabezpieczenia i parametry dobrane do konkretnego typu baterii. Jeśli zachowasz te trzy zasady, łatwiej unikniesz przeładowania, szybkiego zużycia i niepotrzebnych awarii, a samo ładowanie stanie się po prostu przewidywalnym elementem pracy.
