Cięcie styropianu prostownikiem ma sens wtedy, gdy zależy Ci na czystej krawędzi, małej ilości odpadów i kontroli nad temperaturą drutu. Ta metoda nie polega na „przepalaniu na siłę”, tylko na stabilnym zasileniu drutu oporowego tak, aby materiał topił się równomiernie. W artykule pokazuję, jaki prostownik i drut wybrać, jak ustawić układ, jak dobrać moc oraz gdzie zaczynają się typowe problemy i ryzyka.
Najważniejsze rzeczy, które warto wiedzieć przed uruchomieniem układu
- Najlepiej działa drut oporowy z nichromu lub kanthalu, a nie zwykły stalowy przewód.
- Liczy się napięcie, prąd i długość drutu - te trzy parametry trzeba dobrać razem, nie osobno.
- Za mała moc strzępi krawędź, a za duża poszerza szczelinę i topi materiał zbyt agresywnie.
- Sprężyna naciągowa jest potrzebna, bo rozgrzany drut wyraźnie się wydłuża.
- Wentylacja i ochrona oczu to nie dodatek, tylko podstawowy warunek bezpiecznej pracy.
Na czym polega ten sposób i kiedy ma sens
W praktyce chodzi o cięcie termiczne: drut rozgrzewa się do temperatury, przy której styropian mięknie i rozsuwa się bez szarpania włókien czy granulek. Dzięki temu krawędź bywa znacznie czystsza niż po nożu, piłce czy szlifierce, a przy dłuższych odcinkach materiału odpada też problem rozsypanych kulek. To właśnie dlatego ta metoda dobrze sprawdza się przy docinaniu płyt izolacyjnych, wykonywaniu równych pasów i prostych kształtów.
Ja traktuję ją jako rozwiązanie wtedy, gdy potrzebuję powtarzalności. Jeśli tniemy jedną płytę „na szybko”, ręczny nóż często wystarczy. Jeśli jednak mam zrobić kilkanaście identycznych elementów albo długie, równe cięcia pod izolację, gorący drut wygrywa czystością i kontrolą nad wymiarem. Najlepiej wypada przy EPS i XPS, czyli popularnych płytach styropianowych i ekstrudowanych, bo oba materiały topią się przewidywalnie, choć XPS zwykle wymaga trochę bardziej spokojnego posuwu.
Warto też pamiętać o ograniczeniach. Ta metoda nie lubi pośpiechu, nie lubi przypadkowego zasilania i nie lubi materiału z dodatkami, folią albo nierówną powierzchnią kontaktu. Im bardziej chcesz uzyskać linię prostą i gładką krawędź, tym bardziej opłaca się zbudować układ stabilnie, zamiast improwizować na pierwszym lepszym zasilaczu. To prowadzi wprost do doboru prostownika i drutu.
Jaki prostownik i drut oporowy wybrać
Do tej pracy najlepiej pasuje prostownik z wyjściem prądu stałego i możliwością regulacji napięcia. Moc liczy się tu bardziej niż sama nazwa urządzenia: 12 V przy 2,5 A to około 30 W, a przy innym drucie i innej długości ten sam prostownik może dać zupełnie inny efekt. W domowych układach sensownym punktem startowym bywają okolice 12-24 V, ale dokładne ustawienie zawsze zależy od oporu drutu, długości odcinka roboczego i rodzaju styropianu.
| Rozwiązanie | Co daje | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Prostownik z regulacją napięcia | Najłatwiej dobrać temperaturę drutu | Gdy zależy Ci na powtarzalnych cięciach | Bez regulacji łatwo przegrzać drut |
| Prostownik bez regulacji | Rozwiązanie budżetowe i proste | Gdy znasz już długość i opór drutu | Trudniej trafić w właściwą temperaturę |
| Zasilacz laboratoryjny | Precyzyjna kontrola napięcia i prądu | Do warsztatu, testów i częstych regulacji | Zazwyczaj droższy od prostownika |
| Akumulator 12 V | Mobilność i prostota podłączenia | Do pracy w terenie bez stałego zasilania | Brak wygodnej regulacji i krótszy czas pracy |
Jeśli chodzi o drut, najrozsądniejszym wyborem jest drut oporowy z nichromu albo kanthalu. Cieńszy drut szybciej się nagrzewa i daje węższą szczelinę cięcia, grubszy jest trwalszy, ale potrzebuje więcej mocy. W praktyce często dobrze sprawdza się zakres około 0,3-0,6 mm, bo daje niezły kompromis między precyzją a odpornością na rozciąganie. Zwykły stalowy przewód nadaje się dużo gorzej, bo gorzej trzyma parametry, a zwykła miedź odpada niemal od razu przez zbyt mały opór.
W jednym z typowych domowych testów dobrze wypadają okolice 12-13 V i 2-3 A, ale to nie jest uniwersalna recepta. Jeśli drut jest dłuższy, opór rośnie i układ zachowuje się inaczej. Jeśli jest za krótki, prostownik zaczyna pompować zbyt duży prąd i zamiast kontrolowanego cięcia dostajesz przegrzewanie przewodów albo zbyt agresywne topienie. Tu właśnie widać, że elektrotechnika nie jest dodatkiem do tej metody, tylko jej rdzeniem.
Najważniejsze jest więc nie to, żeby prostownik „miał dużo”, ale żeby miał zakres pozwalający na spokojne strojenie. I właśnie od strojenia przechodzę do samego montażu układu.

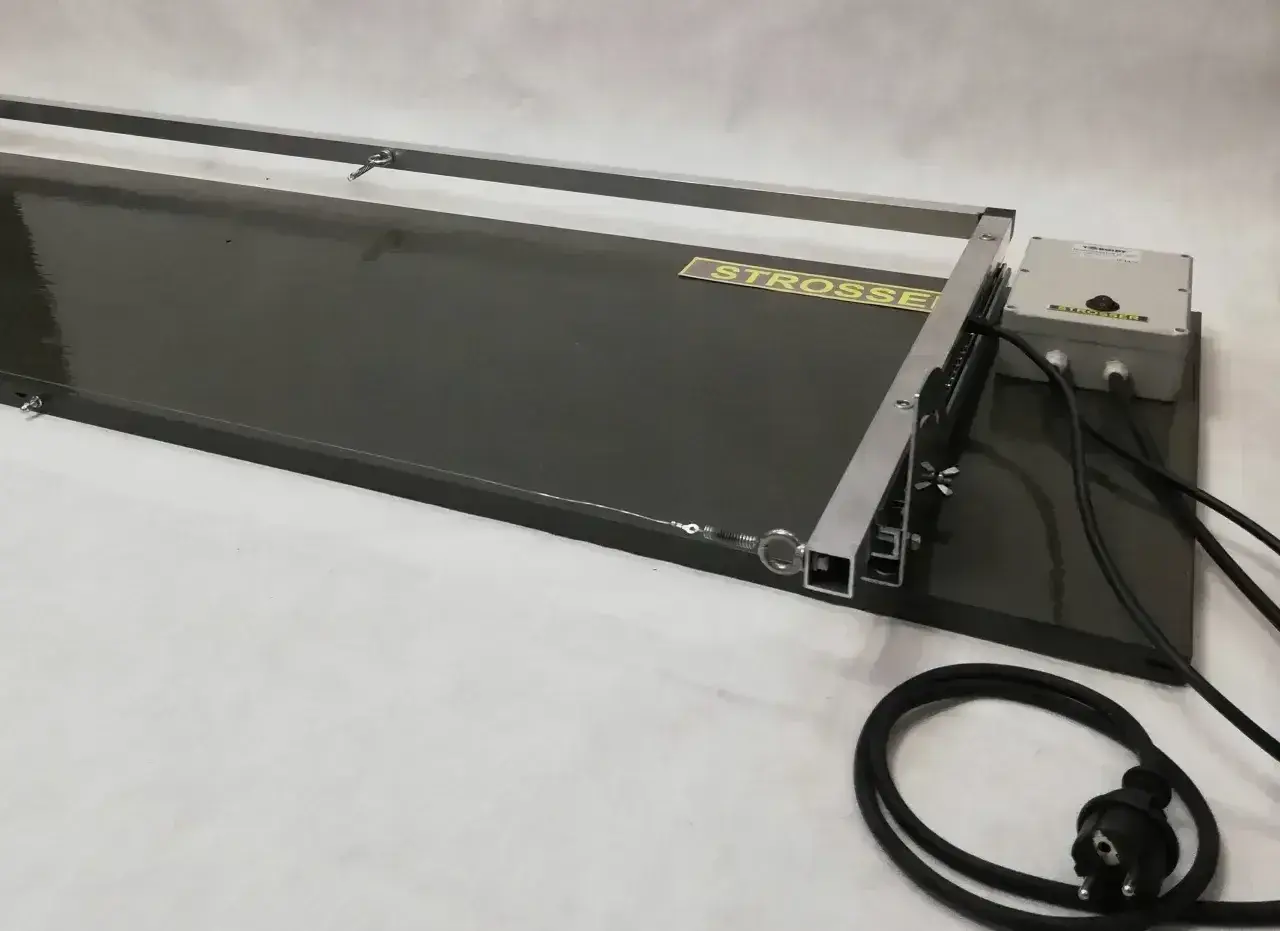

Jak zbudować prosty układ do cięcia krok po kroku
Najpierw buduję ramę albo prowadnicę, która utrzyma drut w stałej geometrii. Potem mocuję drut oporowy między dwoma punktami i dodaję sprężynę naciągową, bo po rozgrzaniu drut wydłuża się i bez kompensacji zaczyna falować. To właśnie brak naciągu najczęściej psuje równość cięcia, nawet jeśli sam prostownik jest dobrany poprawnie.
- Przygotuj ramę z izolowanymi punktami mocowania drutu.
- Załóż drut oporowy i dodaj sprężynę, która przejmie jego wydłużenie.
- Podłącz zasilanie przez porządne przewody i, jeśli możesz, przez bezpiecznik po stronie zasilania.
- Ustaw najniższe sensowne napięcie i wykonaj próbę na odpadzie styropianu.
- Podnoś napięcie małymi krokami, aż drut zacznie przecinać materiał płynnie, bez szarpania i nadmiernego dymienia.
Ja zaczynam zawsze od odpadu, nigdy od właściwej płyty. To oszczędza materiał i od razu pokazuje, czy problemem jest długość drutu, za słabe styki, czy po prostu zbyt niska moc. Warto też zadbać o przewody z zapasem, najlepiej w okolicach 1,5-2,5 mm² dla typowych, niewielkich prądów warsztatowych, bo słabe połączenia potrafią nagrzać się bardziej niż sam drut roboczy.
Jeżeli układ ma działać powtarzalnie, nie traktuję montażu jako „na chwilę”. Lepsza jest prosta, sztywna konstrukcja niż przypadkowe mocowanie na stole, bo stabilność mechaniczna od razu poprawia powtarzalność elektryczną i termiczną. A kiedy rama już trzyma geometrię, pozostaje najważniejsza rzecz: temperatura.
Jak dobrać temperaturę, żeby styropian ciął się czysto
Najlepszy efekt daje temperatura, przy której materiał topi się równo, a drut przesuwa się bez oporu. Za chłodny drut strzępi i szarpie, a za gorący robi szeroki rowek, topi krawędź i zwiększa zapach oraz dym. Nie celuję w żaden efektowny żar - czerwony drut to zwykle sygnał, że ustawienie jest już za wysokie.
| Objaw | Co to zwykle oznacza | Co zrobić |
|---|---|---|
| Drut szarpie i ciągnie materiał | Temperatura jest za niska | Podnieś napięcie albo skróć odcinek roboczy |
| Krawędź się zapada i robi się szeroki kanał | Temperatura jest za wysoka | Zmniejsz moc lub przyspiesz posuw |
| Linia cięcia faluje | Drut jest za luźny | Zwiększ naciąg sprężyną |
| Pojawia się wyraźny zapach i dym | Układ grzeje zbyt mocno albo wentylacja jest słaba | Przerwij, przewietrz i obniż temperaturę |
Przy XPS zwykle pracuję odrobinę wolniej niż przy lekkim EPS, bo materiał jest bardziej zwarty i dłużej odbiera ciepło z drutu. Jeśli przy tej samej mocy cięcie robi się mniej równe, najpierw koryguję prędkość przesuwu, a dopiero potem podnoszę napięcie. To ważne, bo zbyt szybkie podbijanie mocy kończy się często tym samym błędem: zamiast węższej szczeliny dostajesz większe topienie i gorszą krawędź.
W praktyce najskuteczniejsza jest cierpliwa regulacja po małych krokach. Lepiej poświęcić dwie minuty na próbę i korektę niż od razu przegrzać cały element. A skoro wiemy już, jak ustawić temperaturę, warto zobaczyć, co najczęściej psuje efekt w warsztacie.
Najczęstsze błędy przy prostowniku
W takich układach problemy zwykle nie biorą się z jednego „złego elementu”, tylko z drobnych niedopasowań. Ja najczęściej widzę te same błędy:
- Za krótki drut roboczy - prostownik oddaje zbyt duży prąd, a układ staje się nerwowy i trudny do opanowania.
- Brak sprężyny naciągowej - drut po rozgrzaniu wydłuża się i zaczyna falować.
- Słabe styki - grzeją się przewody, a nie sam drut, więc cięcie robi się niestabilne.
- Praca na zbyt dużej mocy - krawędź staje się za miękka, a szczelina cięcia niepotrzebnie się poszerza.
- Testowanie na docelowej płycie - pierwszy błąd kosztuje materiał, którego nie odzyskasz.
Jeśli drut zaczyna pracować nierówno, ja najpierw sprawdzam mechanikę: naciąg, mocowanie i długość odcinka. Dopiero później szukam problemu w zasilaniu. W wielu przypadkach wystarczy skrócić lub wydłużyć odcinek roboczy o kilka centymetrów, zamiast wymieniać cały prostownik. To prosta konsekwencja prawa Ohma: zmieniasz opór, więc zmieniasz prąd i temperaturę.
Właśnie dlatego układy do cięcia styropianu nie wybaczają prowizorki. Jeśli połączenia są byle jakie, efekt jest byle jaki. A kiedy technika już działa, pozostaje jeszcze temat, którego nie wolno traktować pobocznie: bezpieczeństwo.
Bezpieczeństwo i BHP, których nie warto ignorować
Podgrzewany styropian wydziela opary, dlatego pracuję przy dobrej wentylacji, a przy większej ilości cięcia wręcz przy odciągu. Nawet jeśli pojedyncze cięcie nie wygląda groźnie, długie lub seryjne topienie materiału bez wymiany powietrza szybko robi się nieprzyjemne. Jeśli czuć intensywny zapach, traktuję to jako sygnał, że trzeba poprawić wentylację albo obniżyć temperaturę drutu.
Do podstawowego zestawu ochrony biorę okulary ochronne i rozsądne rękawice, szczególnie przy pracy stacjonarnej, gdzie łatwiej o przypadkowy dotyk rozgrzanego elementu. Trzeba też pamiętać, że drut pozostaje gorący jeszcze przez chwilę po wyłączeniu zasilania. To detal, który często umyka w pośpiechu, a potem kończy się poparzeniem albo stopionym przewodem.
- Nie pracuj przy łatwopalnych rozpuszczalnikach i odpadach papierowych.
- Nie zostawiaj zasilanego drutu bez nadzoru.
- Nie tnij materiału o nieznanym składzie bez sprawdzenia, jak zachowuje się pod wpływem ciepła.
- Jeśli urządzenie zaczyna pobierać nienaturalnie dużo prądu, przerwij test.
- Po zakończeniu pracy odczekaj, aż element roboczy całkowicie wystygnie.
W warsztacie najbardziej cenię ten rodzaj cięcia za porządek, ale tylko wtedy, gdy jest wykonane świadomie. Opary, gorący drut i zasilanie elektryczne to połączenie, które wymaga dyscypliny, nie improwizacji. Dlatego na końcu zostawiam zestaw, od którego sam zacząłbym budowę takiego układu od zera.
Jeśli miałbym zbudować taki układ od zera, zacząłbym od tego
- prostownik z regulacją napięcia w zakresie 12-24 V DC, najlepiej z pomiarem prądu;
- drut oporowy z nichromu albo kanthalu, dobrany do długości cięcia;
- sprężynę naciągową, która kompensuje wydłużanie się drutu;
- stabilną ramę z dobrze odizolowanymi mocowaniami;
- porządne przewody i bezpiecznik po stronie zasilania;
- otwartą przestrzeń roboczą albo skuteczną wentylację;
- kawałki odpadu do testów przed pierwszym właściwym cięciem.
Jeśli taki zestaw ma pracować regularnie, największą różnicę zrobią dwie rzeczy: możliwość płynnej regulacji napięcia i stały naciąg drutu. Reszta jest ważna, ale to właśnie te dwa elementy decydują, czy cięcie będzie powtarzalne, czy za każdym razem zamieni się w walkę z temperaturą i geometrią układu.
