Żywiczny system łączenia kabli ma sens tam, gdzie sama taśma albo prosta złączka nie wystarcza: w wilgoci, w gruncie, w kanałach technicznych i w automatyce przemysłowej. Scotchcast to rozwiązanie do zalewania i uszczelniania połączeń, które ma zapewnić izolację elektryczną, ochronę mechaniczną i odporność na warunki środowiskowe.
W tym tekście pokazuję, kiedy taki system naprawdę się sprawdza, jak dobrać żywicę do napięcia i typu kabla, czym różni się poliuretan od epoksydu oraz na co uważać przy montażu. To praktyczny temat, bo od właściwego doboru zależy nie tylko trwałość złącza, ale też bezpieczeństwo całej instalacji.
Najkrótsza wersja dla zabieganych
- Scotchcast to rodzina zestawów z żywicą do izolacji, uszczelniania i mechanicznej ochrony połączeń kablowych.
- W instalacjach niskiego napięcia najczęściej spotyka się systemy do 0,6/1,0 (1,2) kV, a w praktyce liczą się też typ kabla, wilgoć i sposób ułożenia.
- Poliuretan jest zwykle bardziej uniwersalny i elastyczny, epoksyd daje twardszą, bardziej odporną osłonę, a wersja usuwalna ma sens tam, gdzie połączenie trzeba będzie kiedyś otworzyć.
- Najczęstsze błędy to zły rozmiar mufy, niedokładne przygotowanie kabla, praca na wilgotnym przewodzie i pośpiech przy mieszaniu żywicy.
- Do ziemi, studzienek i miejsc narażonych na wodę żywica zwykle wygrywa z taśmą i prostymi osłonami.
Czym jest żywiczny system do łączenia kabli
W praktyce patrzę na ten system jak na zalewaną mufę kablową do zadań specjalnych. Żywica wypełnia obudowę, odcina wilgoć, stabilizuje złączkę i chroni miejsce połączenia przed drganiami, kurzem oraz wodą. To nie jest ozdoba instalacji, tylko element, który ma pracować latami bez ciągłej obsługi.
Najważniejsze jest to, że nie mówimy o jednym produkcie, tylko o całej rodzinie rozwiązań. W środku bywa żywica poliuretanowa, epoksydowa albo wersja usuwalna, a do tego odpowiednia obudowa, uszczelnienia i miejsce na złączkę. W kablach niskiego napięcia taki zestaw zwykle zastępuje prowizoryczne połączenia, które szybko zaczynają łapać wilgoć albo luzować się mechanicznie.
- Izoluje elektrycznie miejsce połączenia i ogranicza ryzyko przebić.
- Uszczelnia złącze przed wodą, pyłem i zabrudzeniami.
- Stabilizuje mechanicznie przewody i łącznik.
- Sprawdza się w gruncie, studzienkach, kanałach technicznych i w instalacjach narażonych na wibracje.
Jeśli połączenie ma być często rozbierane, od razu szukam innego rozwiązania, bo trwała zalewana mufa nie jest dobrym wyborem do układów, które żyją z częstych zmian. Kiedy wiem już, do czego służy ten system, pora rozebrać go na czynniki pierwsze.
Z czego składa się taki zestaw i jak pracuje żywica
W kartach technicznych 3M Polska żywica poliuretanowa 40 jest opisana jako rozwiązanie do połączeń do 1 kV, a epoksyd 4 GS jako system do niskiego napięcia z ciągłą pracą od -40 do +110°C. To ważne, bo sam marketing niczego nie załatwia, a w instalacji liczą się konkrety: skład, sposób mieszania, temperatura pracy i odporność na wilgoć.

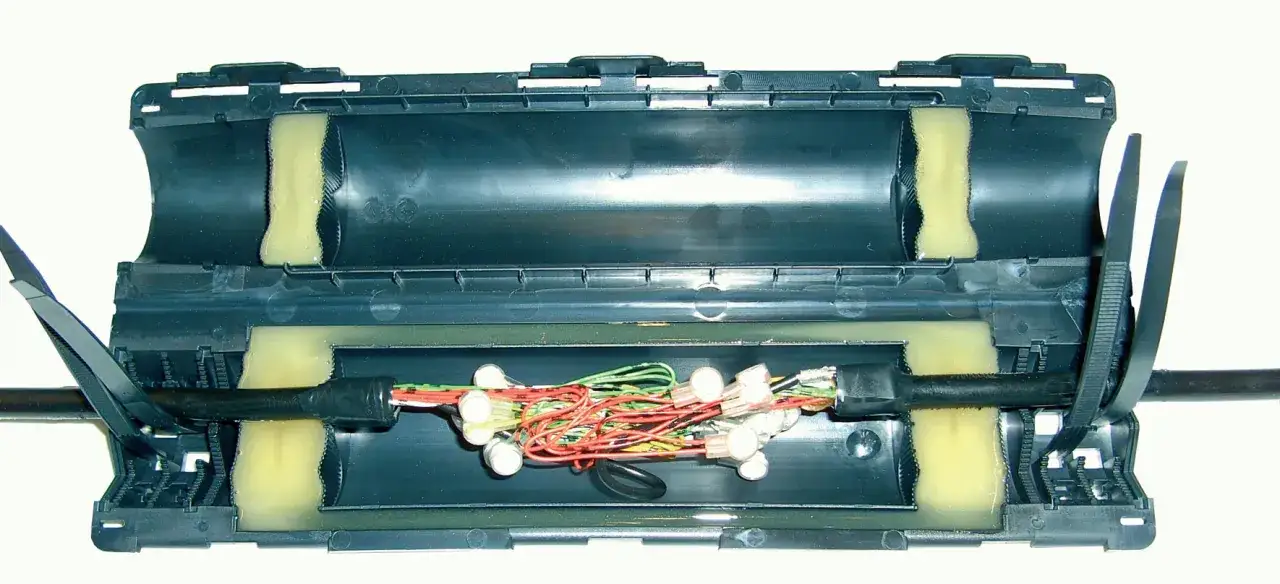

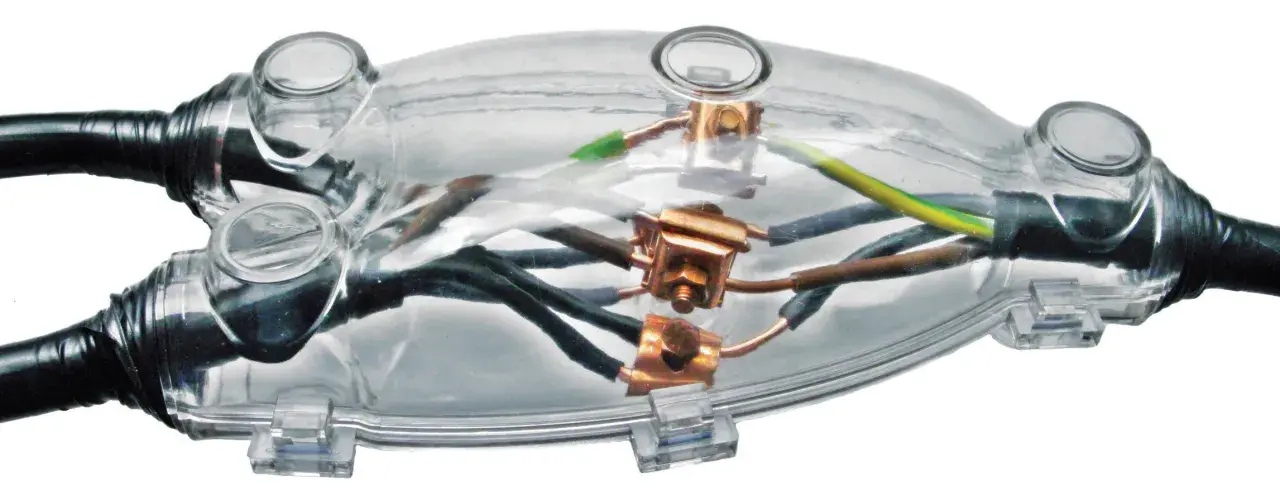

W praktyce najwygodniejsze są zestawy z zamkniętym systemem mieszania i wylewania. Dwie porcje są przygotowane w odpowiednich proporcjach, a zintegrowana dysza ogranicza bałagan i kontakt skóry z materiałem. Dobrze widzę też zalety obudów przezroczystych, bo łatwiej wtedy kontrolować położenie złączki i odstępy między żyłami. To ma znaczenie zwłaszcza tam, gdzie nie ma miejsca na poprawki.
| Rodzaj żywicy | Największa zaleta | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Poliuretanowa | Uniwersalność, dobra ochrona przed wilgocią i czysta aplikacja | Typowe połączenia niskonapięciowe, automatyka, hale, kanały techniczne | To rozwiązanie do połączeń trwałych, nie do częstego otwierania |
| Epoksydowa | Większa sztywność i bardzo dobra odporność mechaniczna | Grunt, studzienki, miejsca narażone na wstrząsy i długą eksploatację | Wymaga starannego doboru zestawu i poprawnego mieszania |
| Usuwalna | Możliwość ponownego otwarcia połączenia | Serwis, szybkie naprawy, instalacje, które mogą się zmieniać | Nie jest moim pierwszym wyborem do trwałych połączeń przemysłowych |
Jeśli miałbym sprowadzić temat do jednego zdania, powiedziałbym tak: żywica ma pracować razem z połączeniem, a nie tylko je przykrywać. Mając to uporządkowane, łatwiej przejść od teorii do doboru zestawu pod konkretną instalację.
Jak dobrać żywicę do konkretnej instalacji
3M Polska podaje, że zestawy 92-NBA obejmują przekroje od 1,5 do 240 mm², więc ten system da się dobrać zarówno do drobniejszych obwodów sterowniczych, jak i do zasilania większych odbiorników. Ale sama liczba z tabeli katalogowej nie wystarczy - ja zawsze patrzę jeszcze na pięć rzeczy.
- Napięcie znamionowe - nie dobieram zestawu „na wyczucie”, tylko do konkretnego U0/U(Umax) instalacji.
- Konstrukcję kabla - inaczej wygląda dobór do kabla jednożyłowego, inaczej do wielożyłowego, a jeszcze inaczej do kabla nieekranowanego.
- Warunki pracy - sucha rozdzielnia, kanał kablowy, grunt, studzienka czy miejsce okresowo zalewane to zupełnie różne scenariusze.
- Możliwość serwisu - jeśli połączenie będzie kiedyś otwierane, nie wybieram rozwiązania całkowicie trwałego bez potrzeby.
- Typ złączki - zaciskowa i mechaniczna złączka muszą być zgodne z zestawem, bo żywica nie naprawi błędnie zrobionego łączenia.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Automatyka i zasilanie do 1 kV w hali | Poliuretan 40 albo epoksyd 4 GS | Daje szczelność, ochronę mechaniczną i porządek w miejscu połączenia |
| Połączenie w gruncie, studzience albo w miejscu narażonym na wodę | Epoksyd 4 GS lub zestaw dopuszczony do pracy w takich warunkach | Tu liczy się trwałość i odporność na wilgoć bardziej niż szybkość montażu |
| Punkt serwisowy, który może wymagać ponownego otwarcia | Wersja usuwalna | Ułatwia późniejszą ingerencję bez niszczenia całego połączenia |
| Duży przekrój i większe obciążenie mechaniczne | Sztywniejszy epoksyd i odpowiedni rozmiar obudowy | Przy dużych kablach ważne są stabilizacja i miejsce na poprawne ułożenie żył |
W praktyce największe pomyłki wynikają nie z samej żywicy, tylko z niedopasowania obudowy do kabla i z próby użycia jednego zestawu do wszystkiego. Dopiero po takim doborze ma sens myślenie o samym montażu, bo tutaj najłatwiej popełnić kosztowny błąd.
Jak przygotować połączenie, żeby żywica zadziałała poprawnie
Tu nie ma miejsca na skróty. Nawet najlepsza żywica nie uratuje połączenia, jeśli kabel będzie zabrudzony, wilgotny albo źle ułożony w obudowie. Ja zawsze traktuję montaż jako serię prostych, ale obowiązkowych kroków.
- Dobieram właściwy korpus mufy do średnicy zewnętrznej izolacji, a nie tylko do przekroju żyły.
- Oczyszczam i osuszam kabel, bo wilgoć i pył obniżają przyczepność oraz utrudniają uszczelnienie.
- Przygotowuję złączkę zgodnie z instrukcją i sprawdzam odstępy między żyłami.
- Mieszam składniki dokładnie, aż wskaźnik koloru albo konsystencja pokażą jednorodność.
- Wlewam żywicę jednym ciągiem, bez przerywania i bez „dolewania na oko”.
- Zostawiam połączenie do pełnego utwardzenia, zanim obwód wróci do pracy.
W chłodniejszym otoczeniu pilnuję też temperatury samej żywicy - w praktyce worki powinny być przed mieszaniem przynajmniej ciepłe, a nie wyjęte prosto z zimnego magazynu. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy żywica rozpłynie się poprawnie i dobrze wypełni pustki.
- Nie przyspieszam pracy kosztem dokładności.
- Nie mieszam „na wyczucie”, jeśli producent podał proporcję i sposób łączenia składników.
- Nie ruszam mufy w trakcie wiązania, bo mikroruch potrafi zepsuć centrowanie złączki.
- Nie ignoruję BHP - rękawice i okulary są tu rozsądkiem, nie przesadą.
Gdy połączenie jest przygotowane poprawnie, żywica robi dokładnie to, czego od niej oczekuję: zamyka dostęp wilgoci i stabilizuje złącze. Jeśli porównam ten system z alternatywami, różnice widać od razu.
Żywica, termokurcz czy żel
Wiele osób wrzuca te rozwiązania do jednego worka, a to błąd. Żywica, termokurcz i żel rozwiązują podobny problem, ale robią to w innym stylu i z innym poziomem ochrony. W instalacjach narażonych na wodę, grunt i wstrząsy żywica ma zwykle przewagę, bo po utwardzeniu tworzy twardą, szczelną osłonę.
| Rozwiązanie | Mocne strony | Słabe strony | Najlepsze zastosowanie |
|---|---|---|---|
| Żywica kablowa | Bardzo dobra szczelność, stabilizacja mechaniczna, odporność na wilgoć | Mniej wygodna przy późniejszym serwisie | Ziemia, studzienki, kanały kablowe, połączenia trwałe |
| Termokurcz | Szybki montaż, dobra ochrona powierzchniowa | Zwykle słabsza odporność na ciężkie warunki niż zalewanie żywicą | Suchsze miejsca, rozdzielnie, prostsze naprawy |
| Żel | Łatwiejszy dostęp serwisowy, elastyczność | Mniejsza sztywność i ochrona mechaniczna | Instalacje, które wymagają częstszego otwierania |
Najprościej mówiąc: jeśli liczy się trwałość i szczelność, żywica wygrywa. Jeśli ważniejsza jest szybka przeróbka albo późniejszy dostęp do przewodów, szukam rozwiązania serwisowego, a nie zalewanego. To właśnie dlatego ten sam system nie powinien być wciskany do każdego zadania.
Co sprawdzam przed zamówieniem zestawu i przed uruchomieniem obwodu
Zanim zamówię konkretny zestaw, robię prostą checklistę. Oszczędza mi to nerwów na etapie montażu i eliminuje sytuacje, w których produkt okazuje się dobry, ale do innego kabla albo innej obudowy.
- Napięcie i zakres pracy - zestaw musi pasować do 0,6/1,0 (1,2) kV albo do innego realnego poziomu instalacji.
- Liczbę żył - inne rozwiązanie wybiera się do kabla jednożyłowego, a inne do wielożyłowego.
- Średnicę zewnętrzną izolacji - to ona decyduje, czy korpus mufy będzie faktycznie pasował.
- Rodzaj połączenia - zaciskowe, mechaniczne, stałe czy serwisowe.
- Warunki środowiskowe - wilgoć, chemia, temperatura, grunt, wibracje.
- Czas utwardzania - pośpiech przy uruchomieniu potrafi zniweczyć cały montaż.
Jeśli mam streścić temat w jednym zdaniu, powiedziałbym tak: żywica kablowa ma sens tam, gdzie połączenie musi być szczelne, odporne i możliwie bezobsługowe. Przy dobrze dobranym zestawie daje spokój na lata; przy złym doborze potrafi rozczarować szybciej niż zwykła taśma. Właśnie dlatego przed wyborem patrzę najpierw na warunki pracy, a dopiero potem na sam produkt.
