Izolacja przewodów w praktyce to nie tylko zakrycie gołej żyły, ale też ochrona przed wilgocią, drganiami, temperaturą i przypadkowym uszkodzeniem. W instalacjach elektrycznych i automatyce źle dobrany materiał szybko pęka, odkleja się albo traci szczelność, dlatego warto wiedzieć, kiedy wybrać taśmę, rurkę termokurczliwą, osłonę mechaniczną lub rozwiązanie bez użycia ciepła. Poniżej pokazuję to tak, jak podszedłbym do tematu w warsztacie, szafie sterowniczej i przy maszynie pracującej w trudniejszych warunkach.
Najważniejsze rzeczy, które warto zapamiętać przed wyborem materiału
- Najpierw oceniaj warunki pracy: temperaturę, wilgoć, oleje, UV, drgania i ruch wiązki.
- Taśma izolacyjna sprawdza się szybko i wygodnie, ale nie zawsze wystarcza jako trwała ochrona.
- Rurki termokurczliwe dają lepszą szczelność i odporność mechaniczną, zwłaszcza w połączeniach oraz zakończeniach kabli.
- Rozwiązania zimnokurczliwe wybiera się tam, gdzie nie chcesz używać opalarki lub otwartego źródła ciepła.
- Osłony, peszle i oploty chronią przede wszystkim przed ścieraniem, zginaniem i uszkodzeniami od otoczenia.
- Najczęstsze awarie zaczynają się od złego rozmiaru osłony, brudnej powierzchni i braku odciążenia przewodu.
Jak dobrać materiał do temperatury, chemii i ruchu
Ja zaczynam od pytania, co dokładnie ma zostać zatrzymane: sam kontakt elektryczny, wilgoć, ścieranie, a może wszystko naraz. To ważne, bo inne rozwiązanie wybiera się do krótkiego rozgałęzienia w szafie sterowniczej, a inne do wiązki biegnącej przy obrabiarce, gdzie dochodzą chłodziwo, olej i wibracje.
W praktyce dobrze działa prosta zasada: im trudniejsze środowisko, tym mniej sensu ma „uniwersalny” materiał, a większe znaczenie ma dopasowanie do warunków. Jeśli kabel pracuje w ruchu, potrzebuje nie tylko osłony elektrycznej, ale też odporności na cykliczne zginanie i trwałego trzymania na końcówkach.
| Materiał lub rozwiązanie | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie, o którym łatwo zapomnieć |
|---|---|---|---|
| PVC | Proste osłony, identyfikacja kolorystyczna, podstawowe zastosowania wewnętrzne | Jest elastyczne i tanie; w praktyce spotyka się zakres pracy od -30°C do +85°C | Słabiej znosi trudne warunki mechaniczne i długie działanie wysokiej temperatury |
| Taśma elektroizolacyjna PVC | Szybkie naprawy, znakowanie, zabezpieczanie rozgałęzień i wiązek w suchym środowisku | Łatwy montaż, dobra przyczepność, zakres temperatur od -18°C do +105°C | Na brudnej albo tłustej powierzchni trzyma się wyraźnie słabiej |
| Poliolefina termokurczliwa | Zakończenia przewodów, złącza, wiązki, miejsca wymagające szczelności i odciążenia | Po obkurczeniu daje równą, trwałą osłonę; w praktyce spotyka się wersje pracujące od -40°C do +125°C | Do montażu potrzebujesz kontrolowanego ciepła i właściwie dobranej średnicy |
| Wersje z klejem termotopliwym | Połączenia narażone na wilgoć, rozgałęzienia, instalacje mobilne i automotive | Łączą izolację elektryczną z uszczelnieniem i lepszą ochroną przed ścieraniem | Są bardziej wymagające przy aplikacji, bo trzeba równomiernie rozgrzać materiał |
| Zimnokurczliwe osłony gumowe | Montaż serwisowy, miejsce bez opalarki, prace terenowe i sytuacje, w których nie chcesz używać ciepła | Nie wymagają zewnętrznego źródła ciepła i dobrze utrzymują docisk na kablu | Trzeba pilnować średnicy roboczej i zwykle płaci się za nie więcej niż za prostą taśmę |
| Oploty, peszle i rury osłonowe | Wiązki kablowe, maszyny, obrabiarki, strefy ścierania, prowadzenie przewodów | Chronią mechanicznie i pomagają uporządkować trasę przewodów | Nie zawsze zastępują właściwą izolację elektryczną połączenia |
Jeśli mam wskazać jedną rzecz, która najczęściej robi różnicę, to jest nią zgodność materiału z otoczeniem. W warsztacie suchym wystarczy często prostsze rozwiązanie, ale w pobliżu olejów, chłodziw, opiłków i wibracji lepiej od razu sięgnąć po coś pewniejszego. To oszczędza poprawki i serwis, a właśnie do tego temat kabli zwykle sprowadza się w praktyce.
Najczęściej stosowane metody zabezpieczania połączeń
Nie ma jednego materiału, który wygrywa zawsze. W pracy z przewodami najczęściej wybiera się między szybkością montażu, odpornością środowiskową i tym, czy połączenie ma być jeszcze kiedyś łatwe do serwisowania.

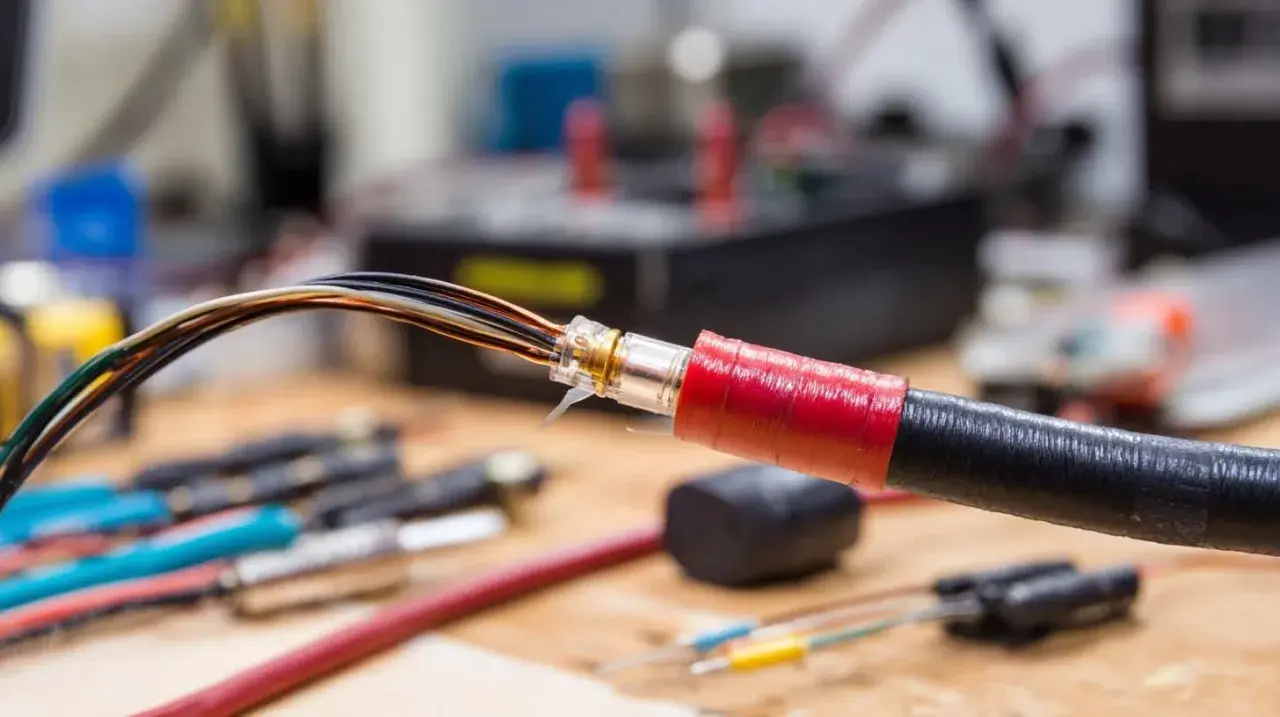

Taśma izolacyjna
Taśma jest wygodna tam, gdzie liczy się tempo. Dobre taśmy elektroizolacyjne mają szeroki zakres zastosowań: izolują, mocują i pozwalają na doraźne naprawy, a w niektórych rozwiązaniach zachowują właściwości od -18°C do +105°C oraz mogą pełnić funkcję głównej izolacji rozgałęzień do 1 kV. Ja traktuję ją jednak jako rozwiązanie praktyczne, ale nie zawsze docelowe - szczególnie jeśli przewód pracuje w drganiach, wilgoci lub przy częstym nagrzewaniu.
Rurki termokurczliwe
Tu przewaga jest prosta: po podgrzaniu materiał ciasno obejmuje kabel i połączenie, dzięki czemu daje lepszą powtarzalność niż taśma. W wersjach z klejem termotopliwym można uzyskać jednocześnie izolację, ochronę mechaniczną i uszczelnienie. W praktyce spotyka się zarówno cienkościenne warianty do prostych zastosowań, jak i mocniejsze rury 4:1, które lepiej radzą sobie z różnicami średnic i z bardziej złożonymi profilami. To właśnie one najczęściej sprawdzają się przy złączach, konektorach i końcówkach wiązek.
Ważny szczegół: niektóre rurki obkurczają się także wzdłużnie, więc przy cięciu trzeba zostawić zapas. Zbyt krótki odcinek potrafi zepsuć cały efekt, bo końce zostają zbyt blisko strefy pracy połączenia.
Zimnokurczliwe rozwiązania
Zimnokurczliwe osłony są dobrym wyborem tam, gdzie nie ma miejsca na opalarkę albo po prostu nie chcesz używać ciepła przy montażu. To szczególnie sensowne przy pracach terenowych i w modernizacjach, gdzie łatwo o uszkodzenie sąsiednich elementów. Ich dużą zaletą jest stały docisk do przewodu, czyli coś, czego klasyczne rurki po obkurczeniu nie zapewniają w takim samym stopniu. Minusem pozostaje cena i konieczność bardzo dobrego dopasowania do średnicy kabla.
Przeczytaj również: Taśma dwustronna - Jaka najlepsza i jak jej używać?
Osłony mechaniczne i prowadzenie wiązek
Jeśli problemem nie jest samo połączenie, tylko ścieranie, zginanie albo kontakt z ostrymi krawędziami, trzeba myśleć szerzej niż o samej izolacji. Oploty, peszle i rury osłonowe dobrze chronią wiązki w obrabiarkach, maszynach przemysłowych i instalacjach zewnętrznych. W miejscach narażonych na oleje, smary czy całkowitą szczelność warto patrzeć na rozwiązania o klasie IP68 lub IP69 z odpowiednimi złączkami. To już nie jest „ozdoba przewodu”, tylko realna bariera przed uszkodzeniem.
W praktyce najczęściej łączę kilka metod, bo jedno rozwiązanie zwykle nie załatwia wszystkiego. Taśma może doraźnie zabezpieczyć miejsce pracy, ale to rurka, oplot albo osłona mechaniczna decydują o tym, czy instalacja przetrwa dłużej niż jeden sezon.
Jak wykonać poprawne zabezpieczenie krok po kroku
Sam materiał nie wystarczy, jeśli montaż jest zrobiony byle jak. Właśnie na tym etapie najwięcej osób traci efekt, bo dobry produkt potrafi zostać zepsuty przez pośpiech, brud albo zbyt mocne grzanie.
- Odłącz zasilanie i upewnij się, że na przewodzie nie ma napięcia.
- Oczyść powierzchnię z kurzu, oleju, smaru i opiłków. Jeśli kabel jest tłusty, żadna osłona nie będzie trzymała tak, jak powinna.
- Dobierz średnicę i długość materiału do rzeczywistego przekroju przewodu oraz złącza. Przy rurkach termokurczliwych uwzględnij stopień skurczu, np. 2:1, 3:1 albo 4:1.
- Jeśli używasz rurki termokurczliwej, załóż ją przed wykonaniem połączenia albo przed zakuciem końcówki, jeśli konstrukcja tego wymaga.
- Obkurczaj od środka ku końcom. To ogranicza pęcherze powietrza i daje równy docisk.
- Nie przegrzewaj materiału. Opalarka ma rozgrzać osłonę, a nie przypalić izolację przewodu pod spodem.
- Przy wersjach z klejem pilnuj, by klej pojawił się równomiernie na krawędziach. To dobry znak, że połączenie zostało dobrze uszczelnione.
- Po ostygnięciu sprawdź, czy nie ma fałd, szczelin i zbyt krótkiego zakładania na goły odcinek przewodu.
Jeśli montaż dotyczy wiązki w maszynie, dorzucam jeszcze jedną rzecz: odciążenie mechaniczne. Nawet najlepiej zaizolowane miejsce połączenia nie wytrzyma długo, jeżeli przewód stale „pracuje” na konektorze albo wisi bez podparcia.
Najczęstsze błędy, które skracają żywotność instalacji
W serwisie widzę te same potknięcia wracające jak bumerang. Zwykle nie chodzi o „zły produkt”, tylko o źle ocenione warunki pracy albo niedbały montaż.
- Zbyt mała średnica osłony - materiał nie siada równo, a połączenie pozostaje naprężone.
- Praca na zabrudzonej powierzchni - taśma i klej nie trzymają się dobrze tłustego kabla.
- Przegrzanie - osłona robi się krucha, a izolacja pod spodem może zostać uszkodzona.
- Za krótkie zakładki na końcach - wilgoć i brud wchodzą pod materiał od strony połączenia.
- Brak odciążenia - przewód jest szarpany w miejscu, które miało tylko izolować, a nie przejmować siły mechanicznej.
- Użycie samej taśmy w trudnym środowisku - to częsty błąd przy olejach, UV i ciągłych drganiach.
- Ignorowanie chemii i temperatury - materiał dobry do szafy sterowniczej nie zawsze wytrzyma przy obrabiarce lub na zewnątrz.
Najgroźniejsze są błędy, których nie widać od razu. Połączenie może wyglądać dobrze przez tydzień albo dwa, a potem zaczyna chłonąć wilgoć, pękać na zgięciu albo odklejać się na końcu zakładki.
Co sprawdza się w warsztacie, maszynie i szafie sterowniczej
W praktyce najłatwiej dobrać rozwiązanie, patrząc na konkretny scenariusz. To podejście oszczędza czas, bo nie szukasz „najlepszej izolacji” w oderwaniu od realnych warunków, tylko osłony dopasowanej do miejsca pracy.
| Sytuacja | Najrozsądniejsze rozwiązanie | Dlaczego właśnie to |
|---|---|---|
| Szafa sterownicza wewnątrz hali | Taśma dobrej jakości albo cienkościenna rurka termokurczliwa | Tu zwykle liczy się porządek, oznaczenie i szybki montaż, a środowisko jest względnie łagodne |
| Maszyna narażona na olej, chłodziwo i wibracje | Rurka termokurczliwa z klejem oraz osłona mechaniczna wiązki | Potrzebujesz nie tylko izolacji, ale też szczelności i ochrony przed ścieraniem |
| Instalacja zewnętrzna | Zimnokurczliwa osłona albo rurka z klejem i odpowiednia rura osłonowa | Najważniejsza staje się odporność na wilgoć, UV i zmiany temperatury |
| Wiązka pracująca w ruchu | Oplot samozamykający albo osłona spiralna | Łatwiej serwisować wiązkę, a przewody są lepiej chronione przed ciągłym zginaniem |
| Doraźna naprawa w terenie | Taśma jako rozwiązanie tymczasowe, a docelowo rurka termokurczliwa lub osłona mechaniczna | Taśma pomaga szybko przywrócić funkcję, ale zwykle nie jest najlepszym finałem naprawy |
Jeśli pracujesz przy obróbce metalu, to szczególnie uważaj na opiłki, ostre krawędzie i chłodziwo. W takich miejscach przewód niszczy się często nie od przegrzania, tylko od drobnych mechanicznych uszkodzeń, które rozpruwają osłonę krok po kroku.
Jak dobrać ochronę, która wytrzyma realne warunki pracy
Przy wyborze rozwiązania patrzę zawsze na pięć rzeczy: temperaturę pracy, ruch wiązki, kontakt z chemią, dostęp do miejsca montażu i potrzebę późniejszego serwisu. Dopiero potem schodzę do szczegółów typu kolor, długość czy rodzaj kleju. Taka kolejność naprawdę upraszcza decyzję, bo eliminuje materiały, które wyglądają dobrze na półce, ale nie mają szans w danej aplikacji.
- Jeśli potrzebujesz szybkiej i prostej ochrony w suchym środowisku, wystarczy często taśma lub cienka osłona PVC.
- Jeśli połączenie ma być trwałe i odporne na wilgoć, wybieraj rurki termokurczliwe, najlepiej z klejem.
- Jeśli montaż odbywa się bez opalarki albo bezpieczniej jest unikać ciepła, postaw na rozwiązania zimnokurczliwe.
- Jeśli problemem jest ścieranie, ruch i kontakt z elementami maszyny, dołóż oplot, peszel albo rurę osłonową.
Gdy izolacja przewodów ma przetrwać sezon pracy i nie wrócić jako awaria po kilku tygodniach, lepiej wybrać rozwiązanie dobrane do środowiska niż najtańszy kompromis. W praktyce najwięcej zyskuje się nie na samym materiale, ale na trafnym dopasowaniu osłony do temperatury, drgań, wilgoci i sposobu prowadzenia wiązki.
