W układach automatyki to niewielki element decyduje często o tym, czy pomiar pozycji będzie stabilny, czy zacznie pływać po kilku godzinach pracy. Dobrze dobrane sprzęgło enkodera łączy wał maszyny z czujnikiem tak, by przenieść ruch, a jednocześnie nie dokładać zbędnych naprężeń do łożysk i samego układu pomiarowego. Poniżej rozkładam ten temat na praktyczny wybór, sensowny montaż i błędy, które w warsztacie kosztują najwięcej czasu.
Najważniejsze rzeczy, które trzeba sprawdzić przed wyborem
- Średnicę wałów i sposób mocowania, bo niedopasowanie od razu psuje montaż.
- Dopuszczalną niewspółosiowość, czyli to, ile odchyłki układ może przejąć bez strat w pomiarze.
- Sztywność skrętną i brak luzu, bo od tego zależy powtarzalność sygnału.
- Prędkość obrotową i moment, żeby łącznik nie był słabym punktem układu.
- Warunki pracy, szczególnie drgania, pył, temperatura i częstotliwość zmian kierunku.
Dlaczego to połączenie decyduje o jakości pomiaru
Enkoder nie „myśli” sam z siebie o pozycji wału. On mierzy to, co dostaje mechanicznie, więc każda niewspółosiowość, luz albo niepotrzebne naprężenie potrafi przełożyć się na gorszy odczyt. W praktyce właśnie tutaj zaczynają się problemy, które później wyglądają jak kłopot z elektroniką, choć źródło siedzi wyłącznie w mechanice.
Z mojego punktu widzenia najważniejsze są trzy rzeczy: przeniesienie ruchu bez poślizgu, odciążenie łożysk enkodera i ograniczenie drgań. Jeśli łącznik jest zbyt sztywny, układ zaczyna karać wał i łożyska za najmniejsze błędy montażowe. Jeśli jest zbyt miękki, sygnał traci stabilność przy zmianie kierunku albo przy dynamicznym starcie.
Warto też pamiętać o konstrukcji samego enkodera. Wersje z wałkiem zwykle pracują z łącznikiem, który przejmuje odchyłki między osiami, natomiast w enkoderach tulejowych sposób osadzenia jest inny, ale sens pozostaje podobny: mechanika ma nie przeciążać elementu pomiarowego. To dobry punkt wyjścia do wyboru konkretnego rozwiązania.
Skoro wiadomo już, po co ten element jest potrzebny, przechodzę do tego, jak dobrać go tak, żeby nie przepłacić i nie osłabić dokładności pomiaru.
Jak dobrać model do układu pomiarowego
Przy doborze zaczynam od parametrów, które da się sprawdzić na stole, a nie dopiero po awarii. Najczęściej wystarcza pięć minut z suwmiarką i kartą katalogową, żeby odsiać połowę złych pomysłów.
| Kryterium | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Średnica wałów | Otwór piasty musi pasować dokładnie do wału enkodera i wału napędowego. | Za duży luz albo zła tolerancja kończy się biciem i problemami przy dokręceniu. |
| Niewspółosiowość | Sprawdzam dopuszczalne przesunięcie osiowe, promieniowe i kątowe. | To od tego zależy, czy łącznik przejmie błąd montażowy, czy przekaże go na łożyska. |
| Sztywność skrętna | Oceń, czy układ ma reagować bardzo szybko, czy może lepiej tłumić drgania. | Im niższa sztywność, tym większe ryzyko „sprężynowania” sygnału. |
| Prędkość i moment | Patrzę na rpm, moment roboczy i moment przy rozruchu. | Łącznik musi wytrzymać dynamiczne obciążenia, a nie tylko spokojny obrót. |
| Środowisko pracy | Temperatura, pył, olej, wilgoć i drgania od otoczenia. | Materiał i konstrukcja powinny pasować do realnych warunków, nie do folderu. |
| Serwis i montaż | Czy element da się założyć szybko, bez siłowania i bez specjalnych narzędzi. | Łatwy montaż zmniejsza ryzyko błędu i skraca przestój maszyny. |
W katalogach spotyka się proste modele w okolicach 35-50 zł netto, a precyzyjne, mieszkowe wersje i markowe wykonania częściej mieszczą się w przedziale około 75-110 zł brutto. To dobry przykład na to, że cena zwykle odzwierciedla nie sam „typ”, tylko dokładność wykonania, sztywność skrętną i trwałość w pracy ciągłej. Z kolei w danych katalogowych przewijają się też rozwiązania od okolic 1 Nm i 3 000 rpm po warianty sięgające 1,6 Nm i 20 000 rpm, więc jeden wygląd potrafi oznaczać zupełnie inne możliwości.
Jeśli mam wskazać prostą zasadę, to przy precyzyjnym pomiarze pozycji zwykle wygrywa model bezluzowy i możliwie sztywny, a dopiero potem sprawdza się, czy ma dość elastyczności montażowej. To prowadzi wprost do porównania typów, bo w automatyce nie każdy łącznik pracuje tak samo.
Które typy sprawdzają się w automatyce
Nie ma jednego „najlepszego” rozwiązania. Są tylko takie, które lepiej pasują do konkretnej aplikacji, i takie, które od początku proszą się o kłopoty. Najprościej widać to po trzech najczęściej spotykanych konstrukcjach.
| Typ | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Mieszkowe | Precyzyjny pomiar pozycji, serwonapędy, układy o małej tolerancji błędu. | Bez luzu, wysoka sztywność skrętna, bardzo dobra powtarzalność. | Słabiej znoszą duże odchyłki montażowe i nie wybaczają „na siłę” złożonego układu. |
| Helikalne lub sprężynowe | Lżejsze układy automatyki, gdy trzeba pogodzić dokładność z nieco większą elastycznością. | Kompatybilność z niewielkimi błędami osiowania, rozsądna cena, kompaktowa budowa. | Są mniej sztywne niż wersje mieszkowe, więc przy wymagającym pomiarze trzeba pilnować dynamiki. |

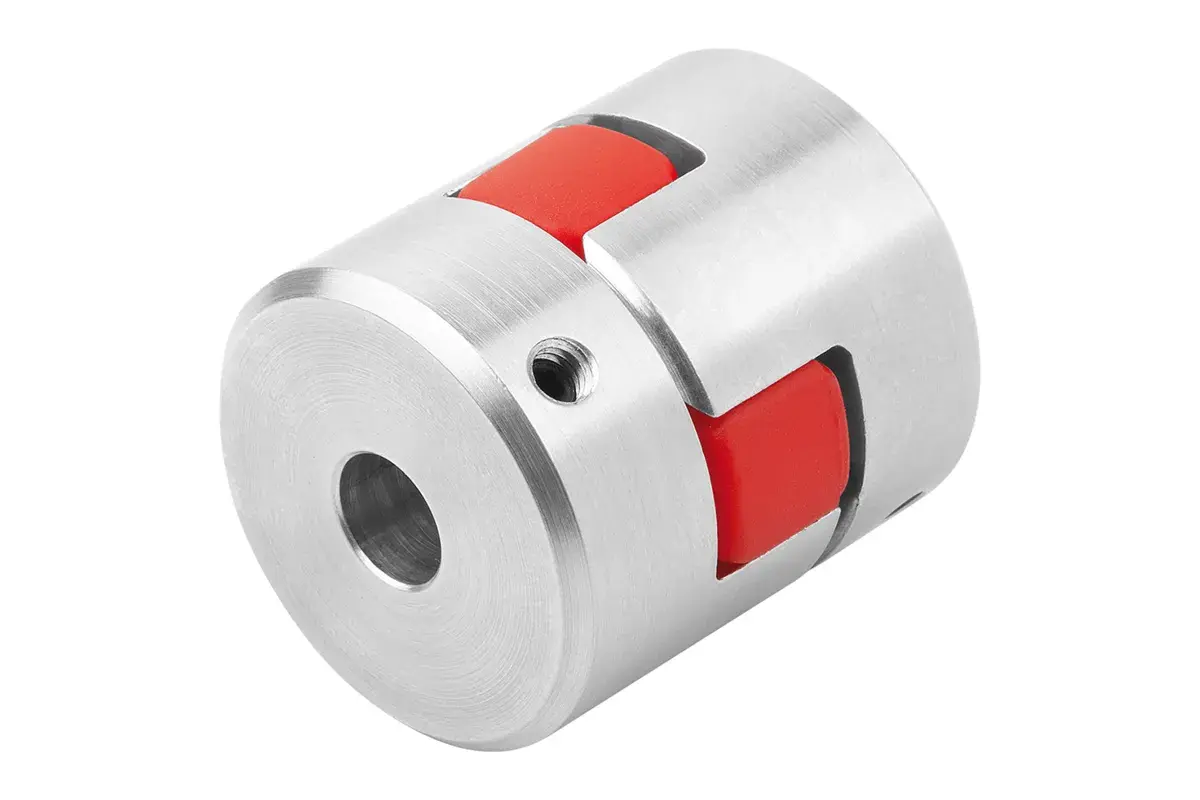

| Kłowe z wkładką elastomerową | Gdy ważniejsze jest tłumienie drgań i prosty montaż niż bardzo wysoka precyzja. | Dobrze gaszą drgania, są wygodne w obsłudze i łatwe do wymiany. | Wkładka starzeje się i może zmieniać charakter pracy, więc do bardzo dokładnego pomiaru zwykle nie są pierwszym wyborem. |
Jeśli patrzę wyłącznie na precyzję, najczęściej wybieram konstrukcję mieszkową. W katalogach takich modeli spotyka się kompensację rzędu około 1,5-3° kątowo, mniej więcej ±0,2-0,3 mm promieniowo i około ±0,45-0,6 mm osiowo, ale zawsze trzeba sprawdzić konkretną kartę produktu. Helikalne i polimerowe wersje bywają bardziej wyrozumiałe montażowo, na przykład z dopuszczalnymi odchyłkami rzędu ±2,5-3,5° kątowo, ±0,2 mm osiowo i ±0,3 mm promieniowo, więc dobrze sprawdzają się tam, gdzie układ nie jest idealnie osiowany, ale nadal ma pracować stabilnie.
Dobór typu to dopiero połowa pracy. Druga połowa zaczyna się wtedy, gdy łącznik trafia na wał i trzeba go zamontować tak, żeby nie wprowadzić własnego błędu.
Jak zamontować połączenie bez wprowadzania błędu
Tu najłatwiej popełnić kosztowny błąd, bo element wydaje się prosty, a wystarczy odrobina pośpiechu, żeby wprowadzić naprężenie albo bicie. Zawsze zakładam, że montaż ma być czysty, powtarzalny i możliwy do odtworzenia bez zgadywania.
- Odłącz zasilanie i zabezpiecz maszynę przed przypadkowym ruchem. W automatyce i w warsztacie to nie jest formalność, tylko podstawowe BHP.
- Oczyść wały, usuń zadzior i sprawdź, czy na czopach nie ma śladów po wcześniejszym docisku albo korozji.
- Nie wciskaj elementów na siłę. Jeśli piasta wymaga nadmiernego docisku, najpierw szukam przyczyny, a nie większego klucza.
- Ustaw osie możliwie współosiowo jeszcze przed dokręceniem. Łącznik ma kompensować drobne błędy, a nie ratować źle złożony układ.
- Dokręcaj śruby naprzemiennie i z momentem zalecanym przez producenta. Zbyt mocny docisk potrafi spłaszczyć piastę albo wprowadzić lokalne odkształcenie.
- Po montażu obróć układ ręcznie i sprawdź, czy nie ma tarcia, skoków albo punktów oporu. To najprostszy test, który oszczędza późniejszego demontażu.
Jeśli producent podaje dopuszczalne odchyłki, traktuję je jako granicę, a nie zaproszenie do pracy „na styk”. W praktyce lepiej zostawić zapas niż wykorzystać całą tolerancję od razu przy pierwszym uruchomieniu.
Po poprawnym montażu zostaje jeszcze jedna rzecz: wyłapanie błędów, które na pierwszy rzut oka wyglądają niewinnie, a po tygodniu pracy zaczynają psuć pomiar i zużywać elementy napędu.
Błędy, które najczęściej niszczą precyzję
Gdy układ zaczyna gubić powtarzalność, zwykle winna jest nie elektronika, tylko mechanika. To dobra wiadomość, bo mechanikę da się poprawić szybciej niż przepisywać całą logikę sterowania.
- Dobór wyłącznie po średnicy otworu, bez sprawdzenia momentu, prędkości i tolerancji niewspółosiowości.
- Zastąpienie bezluzowego łącznika tanim elementem, który tłumi drgania, ale pogarsza stabilność pomiaru.
- Dokręcenie piast „na siłę”, przez co wał dostaje boczne obciążenie albo pojawia się bicie.
- Brud, opiłki i zadziory po obróbce, które utrudniają prawidłowe osadzenie i przyspieszają zużycie.
- Liczenie na to, że łącznik skompensuje duże błędy osiowania. On może je zmniejszyć, ale nie naprawi źle ustawionej maszyny.
- Wkładanie zużytego elastomeru z założeniem, że „na razie jeszcze wytrzyma”. W układzie pomiarowym to często kończy się rozjazdem sygnału.
- Ignorowanie drgań z przekładni, silnika albo konstrukcji stołu, które przenoszą się na odczyt i skracają żywotność łożysk.
Najkrótsza diagnoza jest taka: jeśli sygnał zaczyna „pływać”, najpierw sprawdzam montaż, luz i stan łącznika, dopiero potem sam enkoder. To podejście oszczędza czas, bo usuwa przyczynę, a nie tylko objaw.
Żeby domknąć temat praktycznie, na końcu zostawiam listę rzeczy, które sam przygotowałbym jeszcze przed wejściem do maszyny.
Co warto mieć przygotowane przed montażem w warsztacie
- Suwmiarkę lub mikrometr do sprawdzenia średnic wałów.
- Klucz dynamometryczny, jeśli producent podaje moment dokręcania.
- Środek do odtłuszczania i czystą szmatkę, żeby nie montować na opiłkach.
- Środki zabezpieczenia pracy: blokadę zasilania, rękawice i okulary, jeśli w pobliżu są ostre krawędzie lub elementy obrotowe.
- Kartę katalogową konkretnego modelu, bo tolerancje i zakresy pracy różnią się między wykonaniami.
W dobrze złożonym układzie to właśnie drobiazgi robią największą różnicę: właściwy typ, poprawne osiowanie i spokojny montaż. Gdy te trzy warunki są spełnione, łącznik przestaje być przypadkowym dodatkiem, a staje się elementem, który realnie chroni pomiar i wydłuża życie całego napędu.
