Dobrze wykonane uziemienie rozdzielnicy decyduje o tym, czy przy awarii prąd zwarciowy popłynie właściwą drogą, obudowa pozostanie bezpieczna w dotyku, a automatyka nie zacznie łapać zakłóceń. W warsztacie, hali produkcyjnej albo przy maszynie CNC to nie jest detal, tylko element ochrony przeciwporażeniowej i stabilnej pracy całej instalacji. Poniżej rozkładam temat na części: od układu PE i PEN, przez montaż, po odbiór i typowe błędy.
Najważniejsze rzeczy, które trzeba ustawić dobrze od początku
- Przewód ochronny PE ma obejmować wszystkie dostępne metalowe części rozdzielnicy, nie tylko jeden punkt na obudowie.
- PEN rozdziela się tylko raz w ustalonym miejscu, a dalej prowadzi się osobno PE i N.
- Przewodu ochronnego nie wolno przerywać ani zabezpieczać wyłącznikiem lub bezpiecznikiem.
- Przy odbiorze sprawdzam ciągłość połączeń ochronnych prądem co najmniej 200 mA.
- W wielu obwodach dodatkową warstwę ochrony daje RCD 30 mA.
- W automatyce równie ważne są ekrany kabli, krótka droga do PE i porządek w połączeniach wyrównawczych.
Co naprawdę robi uziemienie w rozdzielnicy
Patrzę na to tak: uziemienie w rozdzielnicy nie służy wyłącznie do „podłączenia do ziemi”. Jego zadaniem jest stworzenie kontrolowanej drogi dla prądu uszkodzeniowego, tak aby zabezpieczenie mogło zadziałać szybko i przewidywalnie. Jeśli metalowa obudowa, drzwi, płyta montażowa albo ekran kabla znajdą się pod napięciem w wyniku awarii, prąd ma wrócić przez tor ochronny, a nie przez człowieka, narzędzie czy korpus maszyny.
W praktyce najczęstszy błąd polega na myśleniu, że wystarczy jeden przewód do szyny PE i temat jest zamknięty. To za mało. W dobrze zrobionej szafie liczy się ciągłość wszystkich części przewodzących dostępnych dla obsługi, poprawny podział przewodów, właściwe połączenia wyrównawcze i czytelny układ wewnątrz rozdzielnicy. W warsztacie metalowym ma to dodatkowe znaczenie, bo pył, wibracje i częste modernizacje szybko obnażają byle jaki montaż.
Kiedy to jest zrobione dobrze, cała instalacja zachowuje się przewidywalnie także po latach pracy. To właśnie odróżnia solidny projekt od szafy, która wygląda poprawnie tylko na pierwszy rzut oka. Skoro to już jasne, przejdę do tego, co konkretnie powinno zostać połączone w samej obudowie.
Jakie elementy szafy trzeba wpiąć do układu ochronnego
W rozdzielnicy nie ograniczam się do jednego zacisku na listwie. Do układu ochronnego powinny trafić wszystkie części, które mogą stać się dostępne dotykowo albo przenosić zakłócenia. Najwygodniej myśleć o tym jako o sieci połączeń, a nie jednym kablu.
| Element | Po co go łączę z PE | Na co uważam |
|---|---|---|
| Obudowa i rama szafy | Żeby cała konstrukcja miała ten sam potencjał i nie pojawiło się napięcie dotykowe | Farba, korozja i luźny zacisk potrafią zepsuć nawet dobry projekt |
| Drzwi | Drzwi są często dotykane podczas obsługi, więc muszą zachować ciągłość ochronną | W praktyce najczęściej zawodzi przewód łączący drzwi z korpusem |
| Płyta montażowa i metalowe przegrody | To one niosą aparaturę, listwy i osprzęt pomocniczy | Nie wolno zakładać, że śruby same „załatwią sprawę” |
| Szyna PE | To punkt zbiorczy dla przewodów ochronnych odpływów i lokalnych połączeń | Po rozdziale nie mieszam jej z N |
| Ekrany kabli sterowniczych i sygnałowych | Pomagają ograniczyć zakłócenia EMC w automatyce i napędach | Ekran podłączam świadomie, zgodnie z koncepcją EMC, a nie „gdzie akurat jest miejsce” |
| Ograniczniki przepięć | Mają jak najszybciej odprowadzić impuls do potencjału odniesienia | Droga do PE powinna być krótka i prowadzona sensownie, bez zbędnych pętli |
W dokumentacji producentów rozdzielnic bardzo wyraźnie widać jedną zasadę: przewód żółto-zielony służy wyłącznie do PE albo PEN, a nie do improwizacji na końcu montażu. To ważne również dlatego, że przy serwisie ktoś inny ma odczytać układ bez zgadywania, co autor miał na myśli. Z tego przechodzę naturalnie do samego wykonania, bo to właśnie kolejność prac najczęściej decyduje o jakości efektu.
Jak wykonać połączenia krok po kroku
Ja zwykle zaczynam od schematu, nie od wkrętarki. Dobra kolejność oszczędza później poprawki, a przy rozdzielnicy z automatyką albo falownikiem potrafi też ograniczyć problemy z zakłóceniami.

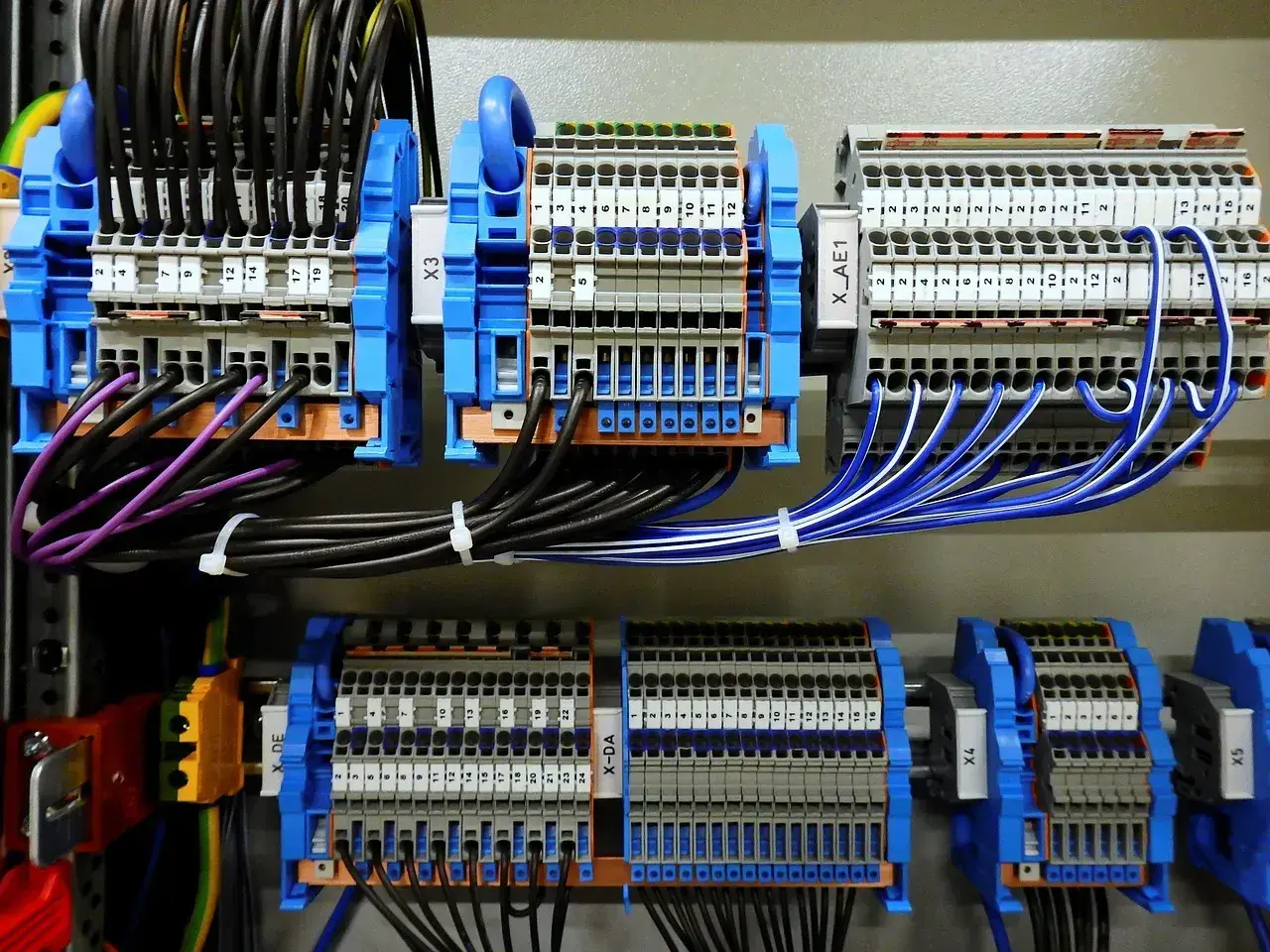

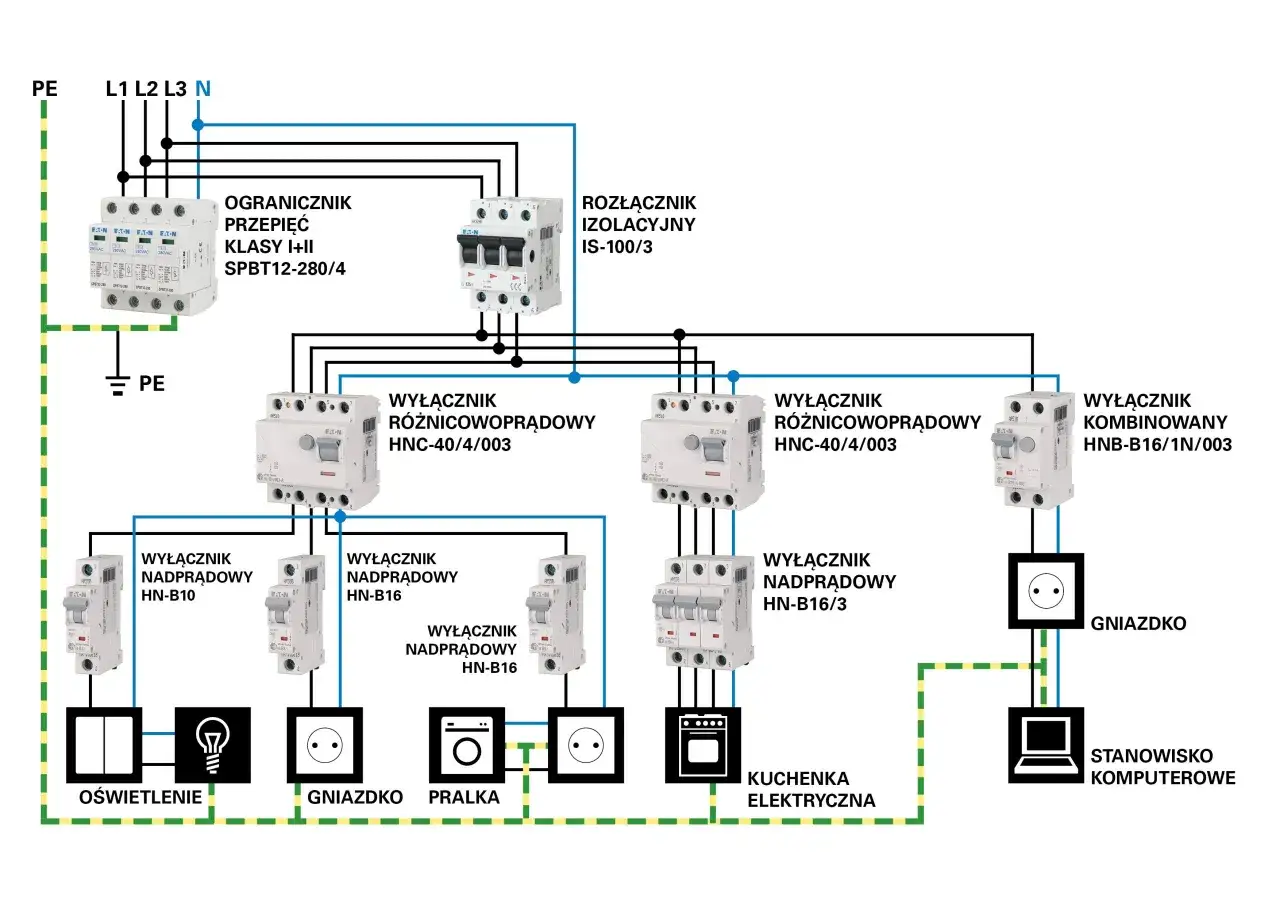

- Ustalam układ sieci i miejsce wejścia zasilania, bo od tego zależy, czy pracuję w TN-S, TN-C-S, TT czy w rzadszym układzie IT.
- Montuję szynę PE w miejscu wygodnym dla odpływów i możliwie blisko punktu wprowadzenia kabli.
- Łączę obudowę, ramę, drzwi i płyty montażowe tak, aby ciągłość ochronna była zachowana także po otwarciu szafy.
- Jeśli zasilanie przychodzi jako PEN, rozdzielam go na PE i N tylko w jednym, jasno oznaczonym punkcie.
- Po rozdziale prowadzę PE i N osobno, bez dalszego mostkowania i bez „tymczasowych” połączeń robionych na budowie.
- Dokręcam zaciski zgodnie z momentem podanym przez producenta aparatury i osprzętu.
- Oznaczam przewody, sprawdzam opis szyn i wykonuję pomiary przed uruchomieniem.
W praktyce ważna jest jeszcze jedna rzecz: połączenia ochronne muszą być odporne na wibracje, manipulacje serwisowe i zwykłe starzenie materiału. Dlatego nie ufam samemu wyglądowi zacisku. Jeśli coś ma pracować latami, musi być zrobione tak, żeby dało się to później jednoznacznie ocenić i sprawdzić. Z takim podejściem łatwiej też wychwycić błędy, a tych wciąż widuję najwięcej właśnie przy kablach ochronnych.
Najczęstsze błędy, które widzę na budowie i w warsztacie
Większość problemów nie bierze się z braku teorii, tylko z pośpiechu. W rozdzielnicach błędy powtarzają się zaskakująco podobnie, niezależnie od tego, czy mówimy o małej szafie warsztatowej, czy o większym układzie automatyki.
- Mostkowanie PE i N po rozdziale PEN - powoduje nieprawidłową pracę zabezpieczeń i potrafi wprowadzić prądy błądzące tam, gdzie nie powinny się pojawić.
- Zaciskanie przewodu na pomalowanej powierzchni - farba działa jak izolator, więc połączenie wygląda dobrze, ale elektrycznie bywa marne.
- Brak ciągłości na drzwiach - przy pierwszym otwarciu wszystko „działa”, a przy zwarciu albo uszkodzeniu drzwi tracą funkcję ochronną.
- Prowadzenie przewodu ochronnego przez aparat łączeniowy - przewód ochronny ma być ciągły, a nie zależny od stanu wyłącznika.
- Luźne śruby i zbyt długie odcinki do SPD - przy przepięciu albo drganiach taki montaż szybko wychodzi w pomiarach lub awariach.
- Przypadkowe użycie zielono-żółtej żyły - to prosta droga do nieporozumień przy serwisie i naprawach.
- Ignorowanie ekranów kabli sterowniczych - w automatyce skutkuje to zakłóceniami, które potem wyglądają na „dziwne błędy programu”, choć źródło jest czysto elektryczne.
Jeden szczegół potrafi pociągnąć za sobą cały łańcuch problemów. Dlatego przy odbiorze nie pytam tylko, czy „jest bolec” albo „czy świeci kontrolka”, ale czy układ ochronny jest spójny od wejścia zasilania aż po ostatni odpływ. To prowadzi do kolejnej ważnej rzeczy: różne układy sieci wymuszają różny sposób myślenia o połączeniach.
Jak układ sieci zmienia sposób podłączenia
Nie każda rozdzielnica jest budowana w tym samym układzie, a to zmienia praktykę montażową bardziej, niż wielu osobom się wydaje. W warsztatach i obiektach produkcyjnych najczęściej spotykam TN-S albo TN-C-S, ale TT i IT też się zdarzają, zwłaszcza w obiektach o specyficznych wymaganiach.
| Układ sieci | Co robię w rozdzielnicy | Na co zwracam uwagę |
|---|---|---|
| TN-S | Prowadzę osobno PE i N od samego początku | To najbardziej czytelny wariant z punktu widzenia serwisu i automatyki |
| TN-C-S | Rozdzielam PEN na PE i N w jednym punkcie głównym | Po rozdziale nie wolno dalej łączyć tych torów razem |
| TT | Rozdzielnica korzysta z lokalnego uziomu, a ochrona opiera się na dobrze dobranym zabezpieczeniu | Tu szczególnie ważne są pomiary i właściwe działanie RCD |
| IT | Stosuję rozwiązania przewidziane do układów z izolowanym punktem neutralnym | To nie jest miejsce na improwizację, bo dochodzi nadzór izolacji i inne zasady eksploatacji |
W układzie TN-C-S najważniejszy jest punkt rozdziału PEN. W układzie TT częściej opieram się na lokalnym uziomie i ochronie uzupełniającej, a przy IT nie wolno zakładać, że da się zastosować „to samo co wszędzie”. Jeśli te różnice są dobrze zrozumiane, znacznie łatwiej ocenić, co trzeba sprawdzić przed uruchomieniem, a to już ostatni krok, który realnie decyduje o bezpieczeństwie.
Co trzeba sprawdzić przed uruchomieniem
Na etapie odbioru nie wystarcza wizualne „wygląda porządnie”. Zawsze sprawdzam ciągłość połączeń ochronnych, poprawność rozdziału przewodów, stan oznaczeń oraz to, czy wszystkie dostępne metalowe części mają pewny kontakt z układem ochronnym. Według materiałów GUM, pomiar ciągłości przewodów ochronnych i wyrównawczych wykonuje się prądem nie mniejszym niż 200 mA. To ważne, bo zbyt lekki test potrafi dać złudnie dobry wynik.
Do tego dochodzą próby zgodne z PN-HD 60364-6: sprawdzenie poprawności połączeń, rezystancji izolacji i działania zabezpieczeń. W obwodach, gdzie zastosowano ochronę różnicowoprądową, testuję również RCD. PIP w materiałach BHP dla instalacji budowlanych wskazuje urządzenia o prądzie różnicowym do 30 mA jako ochronę uzupełniającą, i ten parametr bardzo często pojawia się także w instalacjach warsztatowych oraz przy gniazdach serwisowych.
Po uruchomieniu nie zamykam tematu na stałe. Po pierwszym obciążeniu, a potem przy przeglądach okresowych, sprawdzam dokręcenie zacisków, stan przewodów ochronnych i ewentualne grzanie się połączeń. W rozdzielnicy pracującej przy maszynach, wentylacji czy sprężarkach drgania potrafią zrobić więcej szkód niż sam błąd montażowy. Dlatego odbiór to nie formalność, tylko realny test całego układu.
Jeśli ktoś traktuje ten etap skrótowo, najczęściej wraca do tematu już po pierwszej awarii albo po pierwszej modernizacji. A właśnie modernizacje pokazują, czy układ ochronny był zaprojektowany z zapasem, czy tylko „zadziałał na papierze”.
Na co zwrócić uwagę przy kolejnej modernizacji
Najwięcej problemów z ochroną ochronną pojawia się nie po nowym montażu, tylko po dołożeniu falownika, nowego odpływu, dodatkowej sekcji sterowania albo po wymianie aparatury. Wtedy ktoś przesuwa przewody, dokłada elementy i połączenie, które wcześniej było pewne, staje się przypadkowe. Ja przy każdej modernizacji sprawdzam trzy rzeczy: czy punkt rozdziału PEN nadal jest jeden, czy wszystkie metalowe części mają ciągłość i czy nowy osprzęt nie zepsuł układu EMC.
W praktyce pomaga kilka prostych nawyków: zostawić miejsce na szynie PE, trzymać aktualny schemat w drzwiach rozdzielnicy, oznaczać przewody od razu po montażu i dokumentować pomiary po każdej większej zmianie. W środowisku metalowym, gdzie szafy pracują przy pyłach, chłodziwach i wibracjach, taki porządek nie jest biurokracją. To zwyczajnie skraca czas postoju i zmniejsza ryzyko błędu przy serwisie.
Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: solidny układ ochronny nie zaczyna się od ostatniej śruby, tylko od konsekwentnego projektu i takiego montażu, który da się później sprawdzić bez zgadywania. Gdy te warunki są spełnione, rozdzielnica jest bezpieczniejsza, a cała instalacja dużo lepiej znosi realną pracę w warsztacie i automatyce.
