Kontaktron to prosty, ale bardzo praktyczny element automatyki: pozwala sprawdzić, czy drzwi, osłona, brama albo klapa są w określonym położeniu bez skomplikowanej elektroniki. W warsztacie i w instalacjach budynkowych daje to szybki, czytelny sygnał stanu, a w wielu układach działa bez własnego zasilania. Poniżej rozkładam temat na części: od budowy, przez typy NO i NC, aż po montaż i typowe błędy.
Najkrócej rzecz ujmując, magnes steruje stanem obwodu
- W środku jest hermetycznie zamknięta kapsuła z dwiema ferromagnetycznymi blaszkami.
- Pole magnesu powoduje zamknięcie albo rozwarcie styku, zależnie od wersji NO lub NC.
- Największe znaczenie mają odległość, ustawienie i materiał otoczenia.
- To czujnik binarny: pokazuje stan „jest / nie ma”, a nie mierzy wartości pośredniej.
- W automatyce sprawdza się szczególnie tam, gdzie trzeba wykryć położenie elementu ruchomego.
Jak działa kontaktron w praktyce
Ja tłumaczę to najprościej tak: w szklanej, hermetycznej kapsule są dwie cienkie blaszki ferromagnetyczne. Gdy w pobliżu pojawia się magnes, blaszki namagnesowują się, przyciągają do siebie i zmieniają stan obwodu. Po odsunięciu magnesu wracają do położenia wyjściowego, więc sygnał znika albo pojawia się ponownie.
W praktyce nie jest to „prawie czujnik”, tylko pełnoprawny przełącznik sterowany polem magnetycznym. To ważne rozróżnienie, bo kontaktron nie analizuje odległości w sposób ciągły - on tylko reaguje na przekroczenie określonego progu zadziałania. Żeby dobrze dobrać taki element, trzeba jeszcze wiedzieć, co kryje się w jego budowie.
Z czego składa się czujnik magnetyczny
W codziennej rozmowie mówi się po prostu „kontaktron”, ale technicznie chodzi zwykle o cały czujnik magnetyczny z magnesem i elementem stykowym w środku. Sama kapsułka jest najczęściej zamknięta hermetycznie w szkle, czasem w obudowie z tworzywa lub metalu, dzięki czemu styki są lepiej chronione przed pyłem i wilgocią. To właśnie ta prostota sprawia, że układ jest odporny na zwykłe zużycie mechaniczne.
- kapsuła stykowa - miejsce, w którym pracują blaszki przewodzące;
- magnes współpracujący - element montowany na części ruchomej;
- obudowa - chroni czujnik i ułatwia montaż;
- przewody lub zaciski - prowadzą sygnał do sterownika, alarmu albo przekaźnika.
Warto zapamiętać jedną rzecz: sam kontaktron jest biernym stykiem, więc nie potrzebuje zasilania do pracy. To odróżnia go od wielu czujników elektronicznych i bywa bardzo wygodne w prostych, energooszczędnych układach. Dalej przejdę do tego, co najczęściej budzi wątpliwości, czyli do oznaczeń NO, NC i wersji przełącznej.

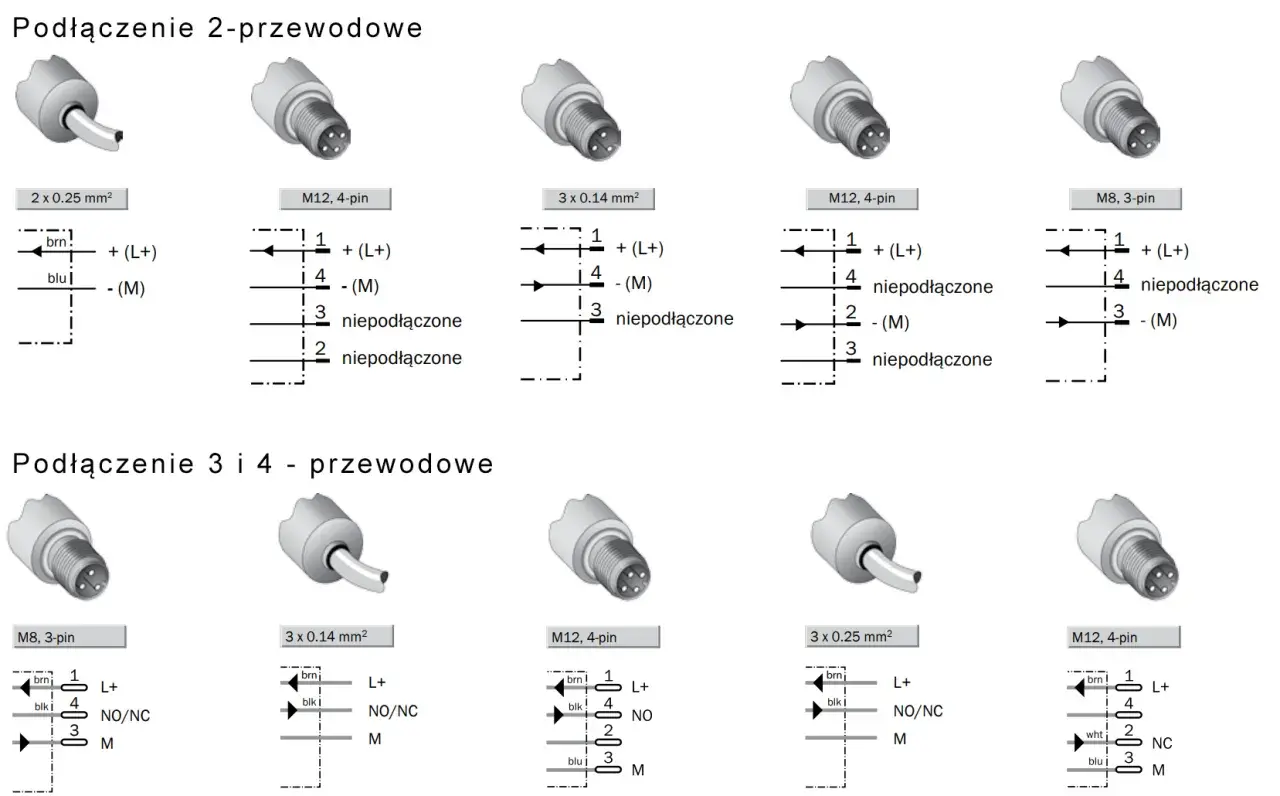

NO, NC i przełączny nie znaczą tego samego
W praktyce najważniejsze jest to, jaki stan ma obwód bez magnesu i co dzieje się po jego zbliżeniu. Tu właśnie wchodzą oznaczenia NO, NC i przełączny. Dla osoby montującej czujnik to nie jest detal z katalogu, tylko decyzja o tym, czy system ma zgłaszać stan spoczynkowy, otwarcie, czy zmianę położenia.
| Typ | Stan bez magnesu | Reakcja na magnes | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| NO | Obwód otwarty | Obwód się zamyka | Sygnalizacja zamknięcia, proste układy alarmowe |
| NC | Obwód zamknięty | Obwód się otwiera | Nadzór ciągłości, wykrywanie przerwy, obwody kontrolne |
| Przełączny | Dwa stany wyjściowe | Przełącza tor sygnału | Bardziej rozbudowana automatyka, logika sterowania |
Ja zwykle patrzę na to tak: NO jest prosty i intuicyjny, NC bywa bardziej „czujny” na przerwę w obwodzie, a przełączny daje większą elastyczność, jeśli układ ma robić coś więcej niż tylko zgłosić otwarcie. Wybór typu warto połączyć z realnym scenariuszem pracy, bo w automatyce nie ma jednego wariantu dobrego do wszystkiego. To prowadzi do pytania, gdzie kontaktron faktycznie robi najlepszą robotę.
Gdzie kontaktron sprawdza się najlepiej
Najczęściej widzę go tam, gdzie trzeba kontrolować pozycję elementu ruchomego bez skomplikowanego osprzętu. To nie jest czujnik do pomiaru wszystkiego, ale do prostego i pewnego stwierdzenia: „zamknięte”, „otwarte”, „w pozycji”, „poza pozycją”.
- Drzwi i okna - klasyczne zastosowanie w alarmach i nadzorze dostępu.
- Bramy, furtki, klapy - sygnał, że element osiągnął właściwe położenie.
- Osłony maszyn - kontrola, czy osłona jest domknięta przed startem lub w trakcie cyklu.
- Szafy sterownicze - sygnalizacja otwarcia drzwi serwisowych.
- Liczniki obrotów i położenia - prosty impuls z magnesu zamocowanego na ruchomym elemencie.
W warsztacie i przy maszynach ma to sens szczególnie wtedy, gdy potrzebny jest prosty sygnał, a nie precyzyjny pomiar analogowy. Ja sam traktuję kontaktron jako rozsądny wybór do sygnalizacji położenia, ale nie do zadań, w których liczy się duża dynamika albo bardzo małe odstępy robocze. Skoro już wiadomo, gdzie działa najlepiej, trzeba jeszcze przyjrzeć się montażowi, bo tu najłatwiej zepsuć nawet dobry czujnik.
Montaż i ustawienie decydują o tym, czy czujnik zadziała stabilnie
To jest fragment, na którym wiele instalacji potyka się już na starcie. Kontaktron i magnes trzeba ustawić zgodnie z dokumentacją konkretnego modelu, a nie „na oko”. W wielu rozwiązaniach robocza szczelina ma kilka, kilkanaście milimetrów, a w mocniejszych wykonaniach może dochodzić do ok. 30 mm lub więcej, ale ostatecznie zawsze wygrywa karta katalogowa.
- Montuj kontaktron na części stałej, a magnes na ruchomej - na przykład na ościeżnicy i skrzydle drzwi.
- Ustaw elementy równolegle albo współosiowo, bo przekoszenie skraca zasięg zadziałania.
- Sprawdź cały zakres ruchu, a nie tylko pozycję zamkniętą.
- Unikaj bliskości metalu ferromagnetycznego, bo może zmniejszyć odległość pracy.
- Stosuj niemagnetyczne wkręty i dystanse, jeśli producent to zaleca.
Jest też drobny, ale praktyczny szczegół: odległość zamknięcia i odległość ponownego otwarcia nie muszą być identyczne. To normalne zachowanie wielu modeli i właśnie dlatego nie warto oceniać czujnika po jednym, przypadkowym teście. Gdy montaż jest wykonany poprawnie, można skupić się na błędach, które najczęściej dają fałszywy obraz działania.
Najczęstsze błędy, które dają fałszywe odczyty
W praktyce błędy są zwykle proste, ale skutki potrafią być irytujące: alarm zgłasza otwarcie mimo zamkniętych drzwi albo osłona maszyny „znika” z sygnału przy lekkim wstrząsie. Najczęściej winny nie jest sam kontaktron, tylko montaż albo dobór elementów.
- Za duża szczelina - magnes jest po prostu zbyt daleko, by pewnie zadziałać.
- Zły kąt ustawienia - osie elementów nie są równoległe, więc pole działa słabiej.
- Zbyt słaby magnes - zwłaszcza przy grubszym materiale lub dłuższym dystansie.
- Metalowa przeszkoda w pobliżu - ferromagnetyczne elementy potrafią skrócić zasięg pracy.
- Mylenie logiki NO i NC - system działa poprawnie, ale odwrotnie niż oczekuje instalator.
Ja zawsze sprawdzam nie tylko sam moment zadziałania, lecz także zachowanie przy drganiach, lekkim przesunięciu i powolnym otwieraniu. Jeśli sygnał „gubi się” przy takich ruchach, to znak, że trzeba poprawić położenie albo zmienić typ czujnika. W tym miejscu naturalnie pojawia się pytanie, czy w ogóle warto wybrać kontaktron, skoro są też czujniki Halla.
Kontaktron a czujnik Halla
To porównanie wraca bardzo często, bo oba rozwiązania reagują na pole magnetyczne. Różnica jest jednak istotna: kontaktron działa jak prosty, mechaniczny styk zamknięty w kapsule, a czujnik Halla opiera się na elektronice półprzewodnikowej. Dla użytkownika oznacza to inne zalety, inne ograniczenia i trochę inne scenariusze zastosowań.
| Cecha | Kontaktron | Czujnik Halla |
|---|---|---|
| Zasilanie | Nie potrzebuje go do samego przełączenia | Wymaga zasilania |
| Budowa | Bardzo prosta, hermetyczna kapsuła | Elektroniczna, bez styków mechanicznych |
| Zużycie | Brak klasycznego ścierania styków, ale szkło jest kruche | Brak ruchomych styków, zwykle większa odporność mechaniczna |
| Wygoda montażu | Wymaga dobrego ustawienia magnesu | Często daje większą swobodę projektową |
| Typowe użycie | Proste sygnały otwarcia i położenia | Bardziej rozbudowana automatyka i pomiar pozycji |
Jeśli potrzebuję prostoty i pasywnego działania, zwykle wybieram kontaktron. Jeśli projekt ma pracować w bardziej złożonym układzie, z własną elektroniką i większą kontrolą nad sygnałem, czujnik Halla bywa rozsądniejszy. Na końcu i tak wracam do jednego pytania: czy to rozwiązanie jest naprawdę dobrane do konkretnego miejsca pracy, a nie tylko „technicznie możliwe”.
Co warto sprawdzić, zanim włączysz go do układu
Gdybym miał zostawić tylko kilka praktycznych wskazówek, to zacząłbym od zgodności z dokumentacją producenta, właściwego typu styku i uczciwego testu w realnych warunkach pracy. Warto też pamiętać, że w układach związanych z bezpieczeństwem maszyn kontaktron jest zwykle tylko jednym z elementów systemu, a nie samodzielnym zabezpieczeniem, które można traktować bezkrytycznie.
- Sprawdź, czy potrzebujesz wersji NO, NC czy przełącznej.
- Zweryfikuj zalecaną szczelinę roboczą, a nie tylko nominalny opis produktu.
- Oceń wpływ metalu, drgań i temperatury w miejscu montażu.
- Przetestuj czujnik przy pełnym otwieraniu i zamykaniu elementu ruchomego.
- Jeśli to osłona maszyny lub szafa sterownicza, sprawdź, czy logika sterowania faktycznie wykryje stan niebezpieczny.
Dobrze dobrany kontaktron jest prosty, tani i zaskakująco skuteczny. Źle dobrany staje się źródłem przypadkowych alarmów i niepewnego sygnału, więc przy tym elemencie najbardziej opłaca się staranność w montażu, a nie pogoń za najtańszą wersją.
