W układach roboczych liczą się trzy rzeczy: tempo, powtarzalność i odporność na warunki panujące w zakładzie. Napędy pneumatyczne dobrze pasują do zadań, w których trzeba szybko przesunąć, zacisnąć, podnieść albo wypchnąć element bez budowania ciężkiego i skomplikowanego układu. W tym artykule pokazuję, jak to działa w praktyce, kiedy pneumatyka ma przewagę nad hydrauliką i na co zwrócić uwagę, żeby nie przepłacić za energię ani nie skrócić żywotności instalacji.
Najważniejsze rzeczy, które warto wiedzieć o pneumatyce w praktyce
- Układ pneumatyczny zamienia energię sprężonego powietrza na ruch liniowy albo obrotowy za pomocą siłowników, zaworów i elementów przygotowania powietrza.
- W warsztatowych i produkcyjnych zastosowaniach najczęściej pracuje się wokół 6 bar, a o skuteczności decydują też średnica tłoka, skok i jakość powietrza.
- Pneumatyka wygrywa tam, gdzie ruch ma być szybki, czysty i powtarzalny; hydraulika lepiej radzi sobie z dużą siłą i stabilnym dociskiem.
- Najczęstsze problemy to nieszczelności, zła filtracja, brak amortyzacji i niedoszacowanie bocznych obciążeń.
- Bezpieczeństwo zaczyna się od odcięcia zasilania, odpowietrzenia układu i kontroli hałasu oraz ruchu elementów.
Jak działa układ pneumatyczny
W skrócie: kompresor wytwarza sprężone powietrze, a potem trafia ono do obróbki wstępnej, zaworów i siłownika. W praktyce nie chodzi tylko o sam cylinder. Równie ważne są filtr, reduktor ciśnienia, ewentualny osuszacz, przewody, złączki oraz zawór sterujący, który decyduje, kiedy ruch się zaczyna, a kiedy kończy.
Jeśli patrzę na taki układ z perspektywy warsztatu, zawsze sprawdzam trzy rzeczy. Po pierwsze, czy powietrze jest wystarczająco czyste i suche. Po drugie, czy zawór ma odpowiednią przepustowość. Po trzecie, czy siłownik faktycznie wykonuje pracę, do której został dobrany, a nie tylko „mniej więcej pasuje” do miejsca montażu.
W praktyce wiele instalacji projektuje się wokół ciśnienia 6 bar, bo to rozsądny kompromis między siłą a kosztami eksploatacji. Zależnie od zadania siłownik może wykonywać ruch liniowy, obrotowy albo krótkie ruchy pomocnicze, takie jak podanie detalu, chwyt, wypchnięcie gotowego elementu czy docisk przed operacją technologiczną.

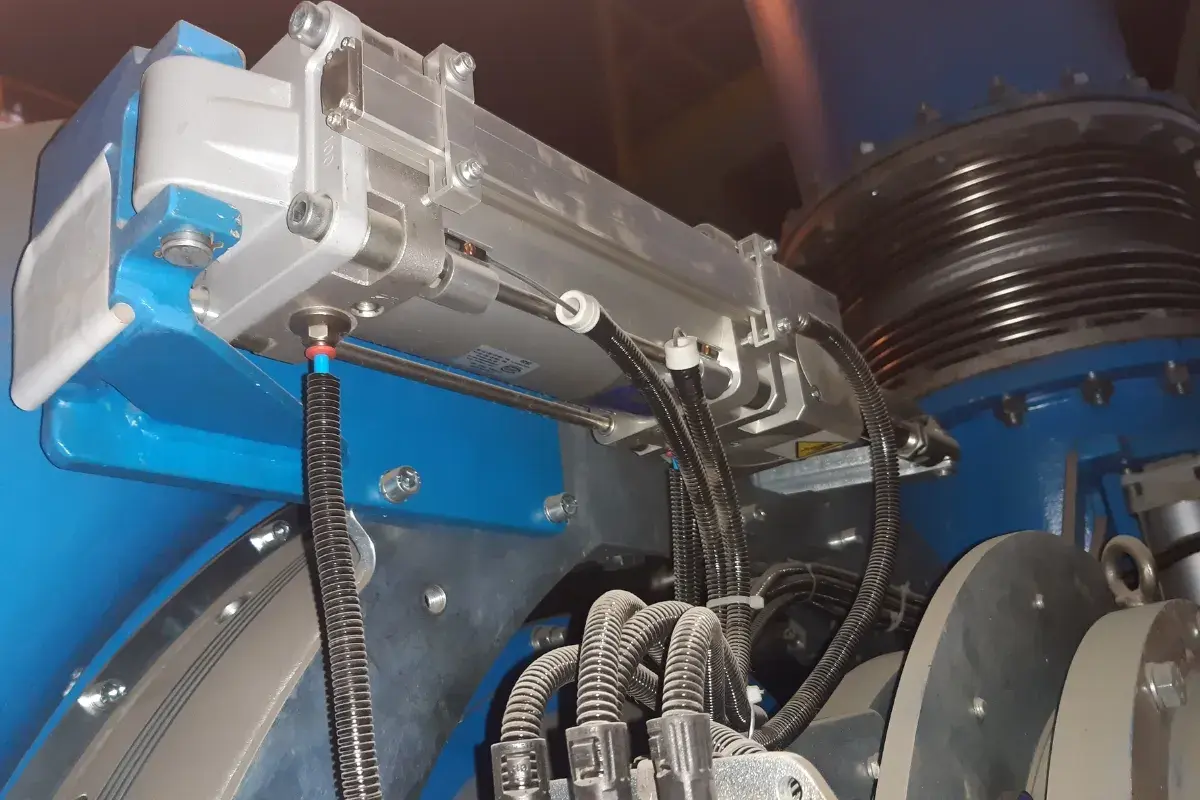

Najczęściej spotykam siłowniki tłoczyskowe do ruchów liniowych, konstrukcje z prowadzeniem tam, gdzie pojawia się boczne obciążenie, oraz siłowniki wahadłowe przy ruchu obrotowym. Im bardziej złożone zadanie, tym bardziej liczy się nie sam cylinder, lecz cały układ przygotowania i sterowania. To prowadzi wprost do pytania, kiedy taki system rzeczywiście ma sens, a kiedy lepiej spojrzeć na hydraulikę.
Kiedy napędy pneumatyczne mają przewagę nad hydrauliką

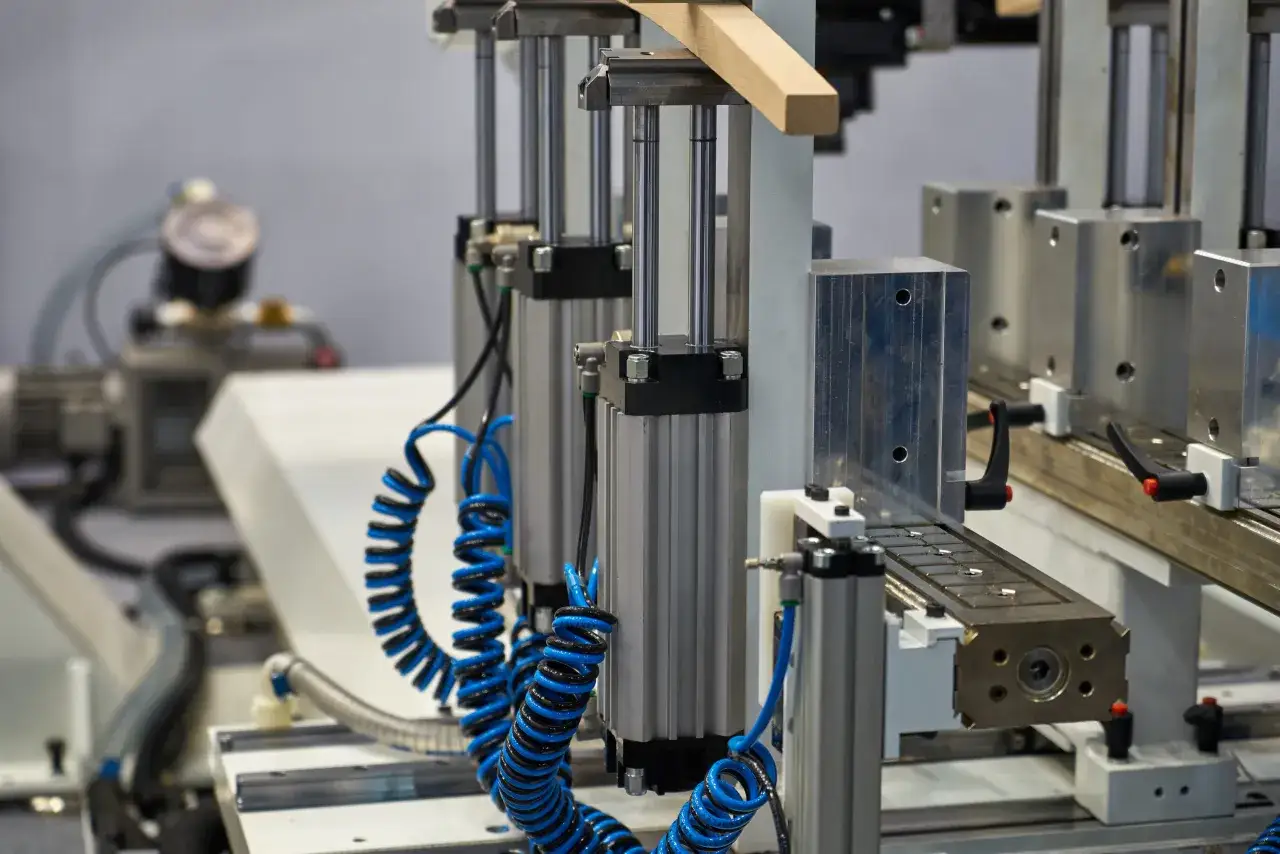

Jeśli zadanie wymaga szybkiego cyklu, czystej pracy i umiarkowanej siły, pneumatyka zwykle wypada bardzo dobrze. W zakładach obróbki metali dobrze sprawdza się przy zaciskach, podajnikach, ogranicznikach, wypychaczach, chwytakach i ruchach pomocniczych wokół maszyny. Tam, gdzie nie potrzeba ogromnego docisku przez długi czas, prostota układu jest realną zaletą.
| Kryterium | Pneumatyka | Hydraulika |
|---|---|---|
| Ciśnienie robocze | Zwykle ok. 5-8 bar, często 6 bar | Najczęściej wielokrotnie wyższe, zwykle 100-350 bar |
| Siła | Dobra do lekkich i średnich obciążeń | Bardzo duża, odpowiednia do ciężkich docisków i prasowania |
| Prędkość ruchu | Bardzo dobra przy krótkich cyklach | Dobra, ale zwykle mniej „lekka” w reakcji |
| Precyzja pozycjonowania | Średnia bez dodatkowych rozwiązań | Wyższa, zwłaszcza w układach do regulacji siły i położenia |
| Czystość pracy | Bardzo dobra, bez oleju roboczego w obiegu | Niższa, bo pojawia się ryzyko wycieków oleju |
| Koszty energii | Potrafią rosnąć przy długiej, intensywnej pracy | Często korzystniejsze przy dużych obciążeniach |
Nie ma tu prostego zwycięzcy na każdą sytuację. Jeśli potrzebujesz setek niutonów i kilku sekund pracy, układ na sprężone powietrze bywa rozsądniejszy. Jeśli mówimy o dużym docisku, ciężkim przesuwie albo długim utrzymaniu siły, hydraulika zwykle jest bardziej naturalnym wyborem. Właśnie dlatego w praktyce nie pytam, co jest „lepsze”, tylko jakie zadanie ma wykonać maszyna i jak często ma to robić.
Warto też pamiętać o kosztach energii. Sprężone powietrze jest wygodne, ale drogie w wytworzeniu, więc przy dużej liczbie cykli albo pracy ciągłej zaczynają mieć znaczenie nieszczelności i zbyt wysokie ciśnienie ustawione „na wszelki wypadek”. Jeśli wybór nadal jest otwarty, następny krok to dobór samego siłownika i osprzętu do konkretnego ruchu.
Jak dobrać siłownik i osprzęt do zadania
Ja zwykle zaczynam od trzech pytań: jaki ruch ma wykonać element, jaką siłę trzeba uzyskać i czy na końcu pojawi się obciążenie boczne. Dopiero potem dobieram średnicę tłoka, skok, sposób mocowania i zawór. To ważne, bo w pneumatyce zbyt mały zapas bardzo szybko odbija się na powtarzalności.
| Element do sprawdzenia | Na co wpływa | Moja praktyczna zasada |
|---|---|---|
| Średnica tłoka | Na siłę roboczą | Dobieram z zapasem co najmniej 20% względem realnego obciążenia |
| Skok | Na długość ruchu | Używam możliwie krótkiego skoku, który faktycznie wystarcza do zadania |
| Typ siłownika | Na kierunek i charakter ruchu | Do ruchu liniowego biorę siłownik tłoczyskowy, do obciążeń bocznych wersję z prowadzeniem |
| Amortyzacja końcowa | Na płynność zatrzymania | Przy szybkich cyklach traktuję ją jako obowiązkową, a nie opcjonalną |
| Zawór sterujący | Na szybkość i logikę pracy | Sprawdzam przepustowość, a nie tylko symbol na schemacie |
| Przygotowanie powietrza | Na trwałość całego układu | Filtr i reduktor są minimum, a osuszacz dodaję tam, gdzie wilgoć naprawdę szkodzi |
W praktyce obliczenie siły jest proste: liczy się ciśnienie razy pole tłoka. Dla przykładu siłownik o średnicy 32 mm przy 6 barach daje około 480 N w ruchu wysuwu, jeszcze przed uwzględnieniem strat. To już wystarcza do wielu zadań pomocniczych, ale nie do wszystkiego, dlatego sama „moc z katalogu” nigdy nie zastępuje analizy aplikacji.
Przy projektowaniu zwracam też uwagę na sposób prowadzenia. Jeśli detal jest ciężki, nierówny albo układ ma pchać coś z boku, zwykły cylinder bez prowadzenia zacznie się szybciej zużywać. W takich przypadkach lepiej od razu wybrać wariant prowadnicowy albo dodać zewnętrzne prowadzenie mechaniczne. Kiedy elementy są już dobrane, decydują szczegóły wykonania i sposób montażu.
Najczęstsze błędy, które skracają żywotność układu
Najbardziej kosztowne błędy zwykle nie wyglądają spektakularnie. To raczej drobiazgi: trochę wilgoci w przewodach, trochę za niskiej filtracji, odrobinę za mały przekrój przewodu albo siłownik, który pracuje z bocznym obciążeniem, choć nie powinien. Na początku układ jeszcze działa, ale z czasem zaczyna zwalniać, hałasować i wymagać coraz częstszej regulacji.
- Zbyt mała jakość powietrza, czyli obecność kondensatu, pyłu lub resztek oleju z kompresora.
- Brak zapasu siły i ciśnienia, przez co układ „dusi się” już przy pierwszym wzroście oporu.
- Niedoszacowanie obciążeń bocznych, które niszczą prowadzenie i uszczelnienia.
- Za szybkie ruchy bez amortyzacji końcowej, kończące się uderzeniem tłoka.
- Nieszczelności na złączkach, przewodach i zaworach, które podnoszą zużycie energii.
- Zbyt mała średnica przewodu albo zaworu, co ogranicza przepływ bardziej niż sam siłownik.
Wiele osób skupia się na samym cylinderze, a to tylko część układanki. Jeśli instalacja jest źle przygotowana, nawet dobry siłownik zacznie pracować nierówno. Z mojej perspektywy lepiej kupić nieco lepsze przygotowanie powietrza i porządne złączki niż wymieniać później uszczelnienia oraz szukać przyczyny spadków ciśnienia po całej linii. I właśnie tu wchodzi bezpieczeństwo, bo dobrze działający układ może nadal być źle zabezpieczony.
Bezpieczeństwo i utrzymanie ruchu, których nie wolno odkładać
Przy pneumatyce bezpieczeństwo nie kończy się na osłonie ruchomych części. Trzeba jeszcze pamiętać o odcięciu zasilania, odpowietrzeniu układu i zabezpieczeniu przed niespodziewanym restartem. W warsztacie czy na linii produkcyjnej to ważniejsze, niż wygląda na papierze, bo sprężone powietrze potrafi utrzymać energię w układzie nawet wtedy, gdy maszyna wydaje się „wyłączona”.
W projektach, które pracują przy zaciskach, ruchach strefowych i elementach zagrażających dłoni operatora, opieram się na zasadach bezpieczeństwa opisanych w PN-EN ISO 4414 oraz na wymaganiach jakości sprężonego powietrza z rodziny ISO 8573. To nie są formalności do odhaczenia. One realnie wpływają na to, czy układ będzie powtarzalny, bezpieczny i łatwy w serwisie.
- Odłączaj sekcję zasilania i odpowietrzaj układ przed każdą ingerencją serwisową.
- Stosuj zawory miękkiego startu tam, gdzie gwałtowne pojawienie się ciśnienia mogłoby być groźne.
- Zakładaj tłumiki na wydechy, bo hałas z pneumatyki potrafi być większym problemem, niż się wydaje.
- Sprawdzaj węże, złączki i uszczelnienia przy przeglądach, a nie dopiero po awarii.
- Nie używaj sprężonego powietrza do czyszczenia skóry ani odzieży roboczej.
- Jeśli producent wymaga smarowania, podawaj je świadomie; w wielu nowoczesnych układach pracuje się jednak na suchym, filtrowanym powietrzu.
Regularny przegląd jest prostszy niż gaszenie problemów po fakcie. Gdy układ zaczyna pracować wolniej, najpierw sprawdzam ciśnienie, kondensat, wycieki i przepustowość zaworów, a dopiero potem sam siłownik. Przed zleceniem lub zakupem zostaje już tylko szybki test zgodności z realnym zadaniem.
Co sprawdziłbym przed wdrożeniem w warsztacie
- Czy ruch ma być liniowy, obrotowy czy pomocniczy, bo od tego zależy typ siłownika.
- Czy realna siła uwzględnia tarcie, opory materiału i potrzebny zapas co najmniej 20%.
- Czy skok nie jest dłuższy, niż wymaga tego proces, bo każdy dodatkowy milimetr podnosi zużycie powietrza.
- Czy detal nie obciąża tłoczyska z boku, a jeśli tak, to czy przewidziano prowadzenie.
- Czy instalacja zapewni stabilne 6 bar przy jednoczesnej pracy kilku odbiorników.
- Czy powietrze jest filtrowane, osuszane i odwadniane zgodnie z wymaganiami urządzenia.
- Czy po awarii można bezpiecznie odciąć i odpowietrzyć tylko jedną sekcję, bez zatrzymywania całej linii.
Jeśli te punkty są dopięte, pneumatyka zwykle odwdzięcza się prostą obsługą, szybkim ruchem i przewidywalną pracą. Jeśli nie, oszczędność na starcie bardzo szybko zamienia się w wyższe koszty energii, częstsze przestoje i problemy z powtarzalnością. Właśnie dlatego przy takim układzie zawsze zaczynam od aplikacji, a dopiero potem wybieram komponenty.
