W hydraulice siłowej nie ma miejsca na przypadek: jedno źle dobrane połączenie potrafi wywołać wyciek, spadek ciśnienia albo kosztowny przestój maszyny. Poniżej rozkładam na czynniki pierwsze najważniejsze typy połączeń, pokazuję różnice między standardami metrycznymi, calowymi i kołnierzowymi oraz wyjaśniam, jak dobrać je do ciśnienia, drgań i miejsca montażu. Dorzucam też wskazówki serwisowe, bo w warsztacie liczy się nie tylko teoria, ale przede wszystkim szczelność i bezpieczeństwo pracy.
Najważniejsze jest dopasowanie sposobu uszczelnienia do warunków pracy
- W praktyce najczęściej spotyka się standardy metryczne DIN 2353 / ISO 8434-1, BSP, JIC, ORFS oraz połączenia kołnierzowe.

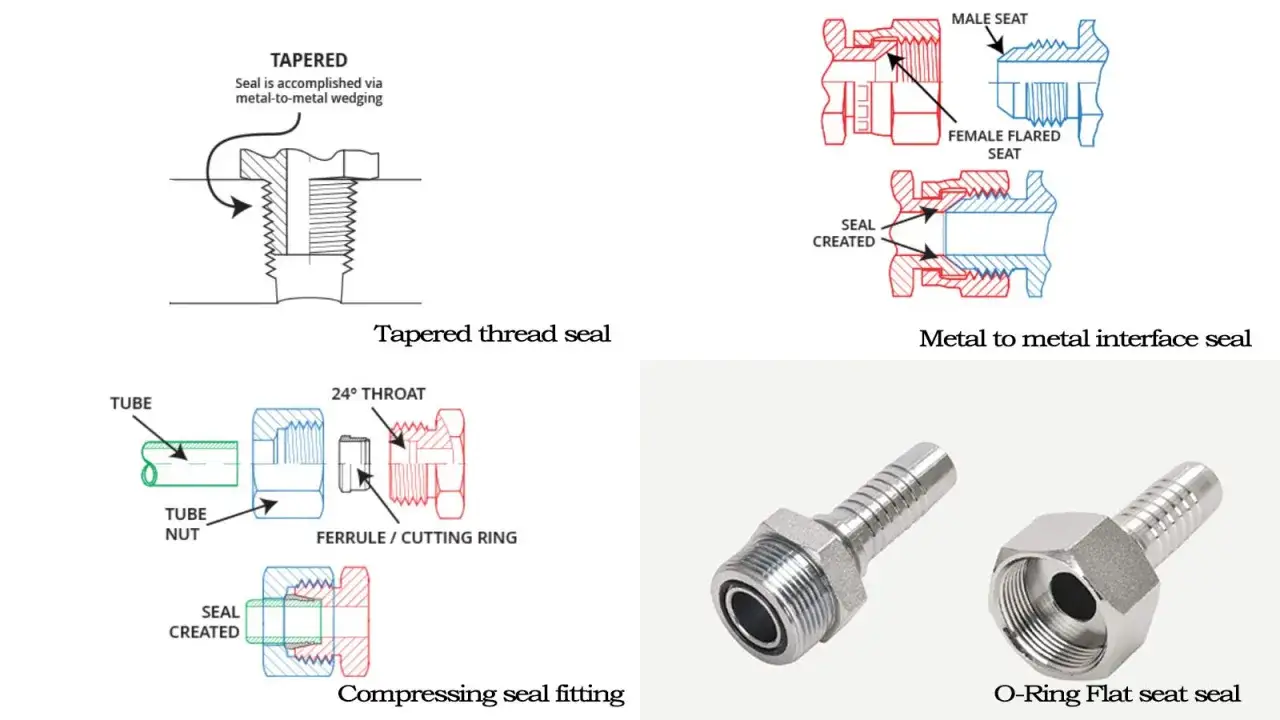

- W hydraulice ważniejsze od samego gwintu jest to, na czym złącze się uszczelnia: na stożku, na płaskiej powierzchni z O-ringiem czy na gwincie.
- Do rur stalowych bardzo często wybiera się połączenia 24° z pierścieniem zacinającym, bo dobrze znoszą ciśnienie i wibracje.
- ORFS sprawdza się tam, gdzie liczy się maksymalna szczelność, a kołnierze przy dużych średnicach i mocnych pulsacjach.
- Najwięcej problemów powoduje mieszanie standardów „na oko” i ponowne używanie elementów uszczelniających.

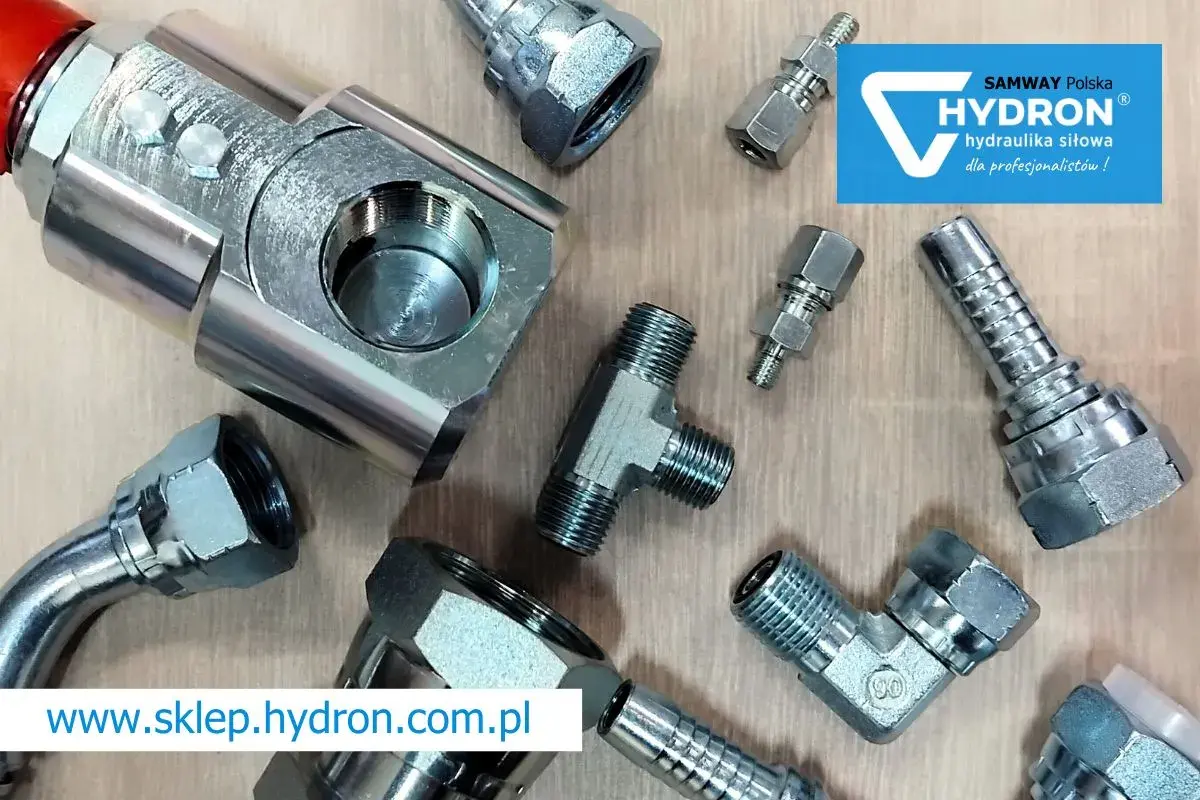

Jak dzielę połączenia hydrauliczne w praktyce
Ja zwykle zaczynam od prostego podziału: połączenia rurowe, gwintowane i kołnierzowe. To nie jest akademicki porządek, tylko praktyczny sposób myślenia, bo każdy z tych typów pracuje inaczej i inaczej zachowuje się w serwisie. Inaczej dobiera się złączkę do sztywnej rury w maszynie przemysłowej, a inaczej do przewodu w układzie, który często się rozłącza.
Połączenia rurowe
To rozwiązania dla instalacji opartych na rurach stalowych lub nierdzewnych. Najczęściej spotyka się tu systemy zaciskowe i stożkowe, w tym popularne złącza 24° z pierścieniem zacinającym. Ich przewaga jest prosta: dobrze trzymają szczelność, są zwarte i nadają się do układów narażonych na drgania. W warsztacie to bardzo częsty wybór przy modernizacji linii, maszynach produkcyjnych i osprzęcie, który pracuje pod wyższym ciśnieniem.
Połączenia gwintowane
Tu liczy się nie tylko sam gwint, ale też sposób uszczelnienia. Gwint może być prosty albo stożkowy, a uszczelnienie może odbywać się na podkładce, stożku, O-ringu albo na samym gwincie. To ważne, bo dwa złącza mogą wyglądać podobnie, a w praktyce nie da się ich bezpiecznie mieszać. Właśnie dlatego przy identyfikacji połączenia nigdy nie patrzę wyłącznie na średnicę klucza.
Przeczytaj również: Uchwyt spawalniczy MIG/MAG - Jak wybrać, by spawać równo?
Połączenia kołnierzowe i szybkozłącza
Kołnierze stosuje się tam, gdzie przepływy i obciążenia są większe, a układ mocno pulsuje. To rozwiązanie bardziej „ciężkie”, ale bardzo pewne, zwłaszcza przy większych średnicach przewodów. Z kolei szybkozłącza to osobna grupa: używa się ich wtedy, gdy obieg trzeba regularnie rozłączać, na przykład na osprzęcie mobilnym albo stanowiskach testowych. Nie zastępują one klasycznych złączek w stałym odcinku instalacji.
Gdy ten podział jest już jasny, dużo łatwiej przejść do konkretnych standardów, które w warsztacie pojawiają się najczęściej.
Czym różnią się standardy metryczne, BSP, JIC i ORFS
W praktyce najczęściej spotykam cztery grupy, które robią największą różnicę przy doborze części: metryczne DIN 2353 / ISO 8434-1, BSP, JIC i ORFS. Każdy z tych standardów ma własny sposób uszczelniania, własną geometrię i własne typowe zastosowania. Jeśli pomylisz tylko jeden z tych elementów, złącze może dać się skręcić, ale nie będzie pracować szczelnie.
| Standard | Jak się uszczelnia | Gdzie najczęściej się go spotyka | Co daje | Na co uważać |
|---|---|---|---|---|
| DIN 2353 / ISO 8434-1 | Stożek 24° i pierścień zacinający | Rury stalowe w maszynach i układach przemysłowych | Zwartą budowę, dobrą odporność na drgania i szeroką dostępność | Trzeba dobrać serię i średnicę rury, nie wolno mieszać pierścieni „na oko” |
| BSPP / BSPT | BSPP zwykle na podkładce, uszczelce lub stożku; BSPT na gwincie stożkowym | Maszyny importowane, rozdzielacze, starsze instalacje | Dużą dostępność adapterów i części zamiennych | Łatwo pomylić wersję prostą i stożkową, a to kończy się nieszczelnością |
| JIC | Stożek 37° | Układy amerykańskie i część maszyn mobilnych | Wygodny montaż i przewidywalny demontaż | Nie jest zamiennikiem każdego gwintu calowego |
| ORFS | Płaska czołowa powierzchnia z O-ringiem | Miejsca o wysokich wymaganiach szczelności | Bardzo dobrą odporność na mikrowyciek i wibracje | O-ring musi być w idealnym stanie i poprawnie osadzony |
| Kołnierzowe | Uszczelnienie na kołnierzu i O-ringu | Duże średnice, wysoki przepływ, ciężkie maszyny | Bardzo dobrą pracę przy pulsacji i obciążeniu | Wymagają więcej miejsca i poprawnego skręcenia śrub |
W metrycznych złączkach rurowych producenci oferują zwykle serie Extra-Light, Light i Heavy, a zakres średnic zewnętrznych rur bywa podawany od 4 do 42 mm. To nie jest detal do pominięcia, bo ta sama geometria nie zawsze oznacza tę samą nośność. W praktyce spotyka się też wykonania, które katalogowo sięgają bardzo wysokich ciśnień roboczych, ale zawsze trzeba patrzeć na konkretną serię i materiał, a nie na samą nazwę standardu.
Najważniejsza pułapka jest prosta: gwint nie mówi jeszcze wszystkiego. Dwa złącza mogą mieć podobny wygląd, a jednak uszczelniać się zupełnie inaczej. Dlatego przy wymianie części zawsze sprawdzam nie tylko rozmiar, ale też kształt powierzchni uszczelniającej i typ końcówki przewodu. To właśnie ten etap najczęściej odróżnia szybką naprawę od powracającej awarii.
Skoro standardy są już uporządkowane, można przejść do pytania najważniejszego z punktu widzenia praktyki: które z nich sprawdzają się w konkretnych warunkach pracy.
Jak dobrać połączenie do ciśnienia, drgań i miejsca montażu
Dobór złącza nie zaczyna się od katalogu, tylko od warunków pracy. Ja zawsze sprawdzam pięć rzeczy: ciśnienie robocze, pulsacje, drgania, temperaturę i dostęp do montażu. Dopiero potem patrzę na standard gwintu i dostępność części. Taki porządek oszczędza czas, bo pozwala od razu odsiać rozwiązania, które wyglądają dobrze tylko na papierze.
- Wysokie ciśnienie i drgania - zwykle lepiej sprawdza się DIN 2353 albo ORFS niż lekkie rozwiązania gwintowane.
- Duża średnica i mocna pulsacja - sens ma połączenie kołnierzowe, bo lepiej znosi obciążenia dynamiczne.
- Częsty demontaż - warto szukać standardu, który pozwala rozkładać połączenie bez niszczenia uszczelki.
- Mało miejsca na klucz - wtedy liczy się kompaktowa geometria i dostępność odpowiednich adapterów.
- Mieszane standardy w jednej maszynie - lepiej użyć jednego, dobrze dobranego adaptera niż budować łańcuch przypadkowych przejściówek.
W praktyce często widzę jeszcze jeden błąd: ktoś próbuje „uśrednić” układ i dobrać złącze, które rzekomo pasuje do wszystkiego. To prawie nigdy nie działa. Jeśli instalacja ma pracować długo i bezawaryjnie, trzeba dobrać element do najtrudniejszego punktu układu, a nie do średniej z całego systemu. W hydraulice siłowej to właśnie najbardziej obciążony odcinek decyduje o trwałości całej linii.
Jeśli miałbym uprościć wybór do krótkiej ściągi, wyglądałoby to tak: do rur i typowych układów przemysłowych najczęściej wybieram metryczne 24°; przy wysokiej szczelności i częstym serwisie patrzę na ORFS; przy większych średnicach i pulsacji kieruję się w stronę kołnierza; a przy starszych lub importowanych maszynach najpierw identyfikuję BSP, JIC albo NPT, zamiast zgadywać po wyglądzie. Taka kolejność zwykle eliminuje większość pomyłek jeszcze przed zamówieniem części.
Najczęstsze błędy przy montażu, które kończą się wyciekiem
Większość awarii złączy nie wynika z „wadliwej hydrauliki”, tylko z błędu montażowego albo złego serwisu. To dobra wiadomość, bo oznacza, że da się im zapobiegać. W praktyce najczęściej trafiam na kilka powtarzalnych problemów.
- Mieszanie standardów gwintów - BSP, JIC, NPT i metryczne złącza mogą wyglądać podobnie, ale nie są zamienne.
- Uszczelnianie tam, gdzie nie powinno go być - taśma PTFE albo pasta na niewłaściwym gwincie tylko maskuje problem.
- Brud, opiłki i resztki po cięciu - nawet drobne zanieczyszczenie potrafi zniszczyć powierzchnię uszczelnienia.
- Ponowne użycie elementów jednorazowych - pierścień zacinający, O-ring czy podkładka po demontażu często nie dają już tej samej szczelności.
- Dokręcanie „na siłę” - zbyt duży moment łatwo deformuje stożek albo uszkadza gniazdo.
- Złe przygotowanie rury - krzywe cięcie, brak gratu lub owalizacja końcówki robią większą szkodę niż wielu początkujących zakłada.
- Praca bez odciążenia układu - przy otwieraniu połączenia pod ciśnieniem ryzykuje się nie tylko awarię, ale też uraz.
Tu szczególnie ważna jest jedna rzecz: nie sprawdza się wycieku palcem. W hydraulice wysokie ciśnienie może wstrzyknąć ciecz pod skórę i to jest realne zagrożenie, nie teoria z instrukcji BHP. Jeśli układ ma być otwierany lub diagnozowany, najpierw trzeba odciąć energię, zrzucić ciśnienie i zabezpieczyć strefę pracy. Dopiero potem ma sens dalsza diagnostyka.
Po usunięciu tych błędów serwis staje się dużo prostszy, a sama instalacja przestaje wymagać ciągłych poprawek. Zostaje jeszcze pytanie, jak podejść do tematu tak, żeby nie wracać do tej samej awarii po kilku dniach.
Jak pracuję z połączeniami w warsztacie, żeby nie wracać do tej samej awarii
W warsztacie najlepiej działa podejście, które jest jednocześnie proste i zdyscyplinowane. Zanim dobiorę nowe złącze, identyfikuję standard, sposób uszczelnienia i wymiary rury lub przewodu. Dopiero później sięgam po adapter, uszczelkę i właściwy moment dokręcenia. To brzmi banalnie, ale właśnie ten porządek najczęściej ratuje przed zwrotem reklamacji.
- Sprawdzam, czy mam do czynienia z połączeniem rurowym, gwintowanym czy kołnierzowym.
- Odczytuję standard gwintu i sposób uszczelnienia, zamiast zgadywać po kształcie końcówki.
- Weryfikuję średnicę, serię i materiał, bo one decydują o rzeczywistej trwałości.
- Dobieram komplet, a nie samą złączkę, jeśli potrzebny jest O-ring, podkładka albo pierścień zacinający.
- Po montażu robię próbę szczelności i kontrolę po krótkiej pracy układu, kiedy układ zdąży się ułożyć.
W utrzymaniu ruchu najlepiej mieć pod ręką kilka podstawowych rodzin części, ale bez budowania magazynu z przypadkowych przejściówek. Adapter jest dobrym rozwiązaniem tylko wtedy, gdy rozwiązuje realny problem zgodności standardów. Jeśli ma jedynie ukryć brak identyfikacji połączenia, to wcześniej czy później wróci jako nieszczelność albo luz na gwincie.
Jeśli patrzeć na temat praktycznie, najważniejsze nie są same nazwy standardów, ale to, czy połączenie wytrzyma ciśnienie, wibracje i kolejne cykle serwisowe. Właśnie dlatego przy hydraulice siłowej lepiej poświęcić kilka minut na identyfikację niż potem tracić godzinę na szukanie źródła wycieku. To drobna różnica w podejściu, a w efekcie potrafi zdecydować o bezawaryjnej pracy całej maszyny.
