Schemat pneumatyczny - Jak czytać i unikać błędów?

Schemat pneumatyczny to zapis tego, jak ma pracować układ zasilany sprężonym powietrzem: od przygotowania medium, przez zawory, aż po siłownik lub inny element wykonawczy. Dobrze odczytany rysunek pozwala szybciej diagnozować usterki, bezpieczniej uruchamiać maszynę i lepiej rozumieć różnicę między pneumatyką a hydrauliką. W tym tekście pokazuję, jak czytać symbole, na co patrzeć w pierwszej kolejności i gdzie początkujący najczęściej popełniają kosztowne błędy.

Czym właściwie jest rysunek układu sprężonego powietrza

Taki rysunek nie jest dekoracją z dokumentacji. To mapa działania maszyny: pokazuje, skąd trafia powietrze, jak jest oczyszczane i redukowane, co nim steruje oraz w którym miejscu zamienia się ono w ruch tłoka, chwytaka albo innego napędu.

W praktyce widzę tu dwie grupy odbiorców. Pierwsza chce po prostu zrozumieć pracę maszyny w warsztacie lub na linii produkcyjnej. Druga diagnozuje problem, bo siłownik przestał wracać, cykl spowolnił albo zawór reaguje, ale element roboczy nie rusza. Dobrze odczytany rysunek oszczędza czas w obu przypadkach, bo pozwala znaleźć logiczny punkt awarii zamiast wymieniać części metodą prób i błędów.

W układach przemysłowych taki schemat bywa częścią większej dokumentacji, razem z elektryką i opisem bezpieczeństwa. Jeśli na rysunku pojawiają się cewki, przyciski lub czujniki, masz do czynienia z wariantem elektropneumatycznym, czyli pneumatyka dostaje sygnał z układu elektrycznego. To ważne, bo sama obecność powietrza nie mówi jeszcze, co decyduje o ruchu. Gdy to rozdzielisz, łatwiej przejść do czytania rysunku krok po kroku.

Jak czytać schemat pneumatyczny bez zgadywania

Ja zwykle zaczynam od tego, co zasila układ, a dopiero potem przechodzę do zaworów i siłownika. Taka kolejność jest po prostu najbezpieczniejsza dla myślenia technicznego, bo od razu pokazuje, gdzie powietrze powstaje, gdzie jest przygotowywane i gdzie wykonuje pracę.

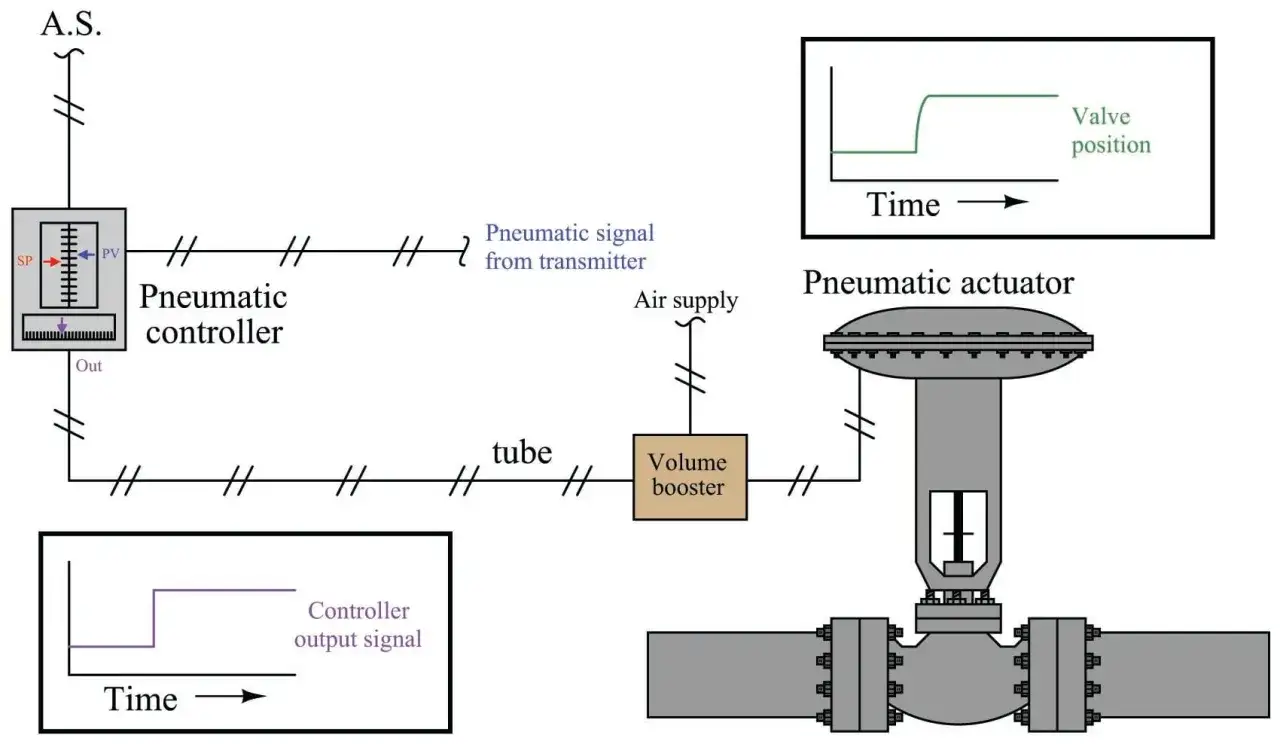

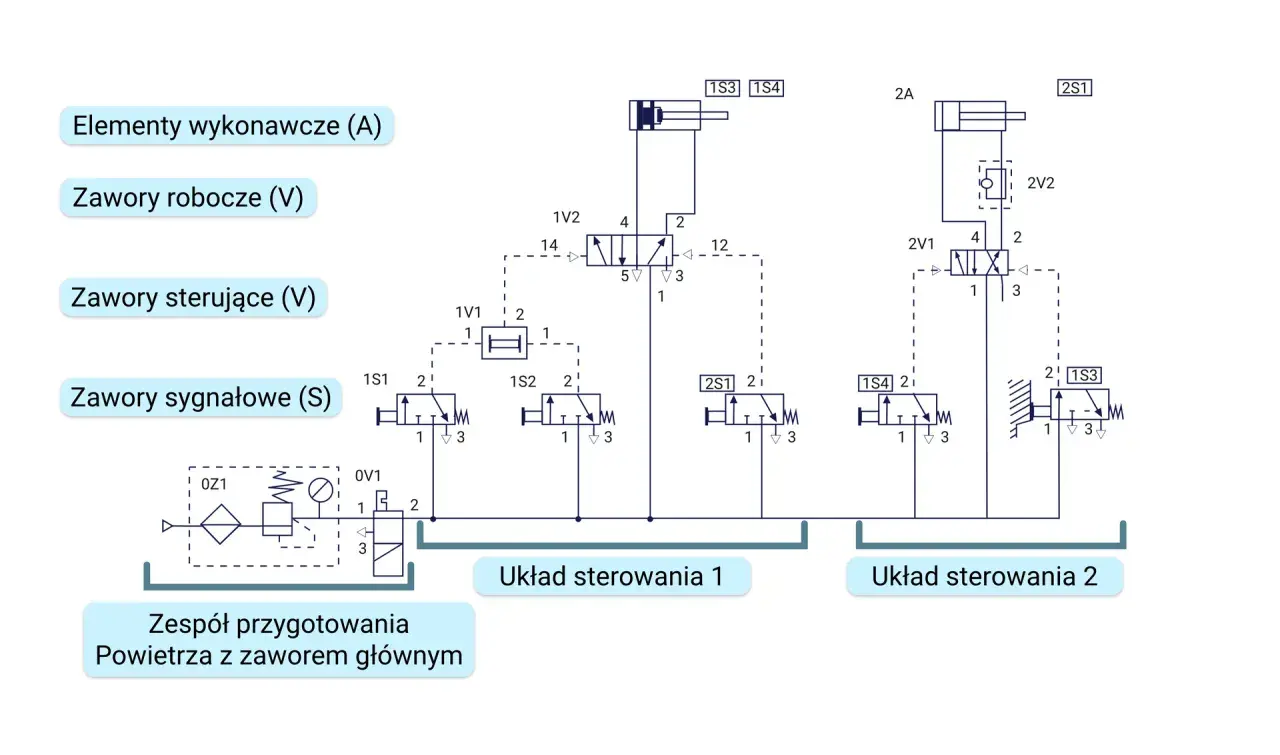

1. Zacznij od źródła i przygotowania powietrza. Szukaj sprężarki, zbiornika, filtra, reduktora ciśnienia i ewentualnej smarownicy. FRL oznacza filtr, reduktor i smarownicę, choć w wielu instalacjach ostatni element nie jest już potrzebny.
2. Sprawdź pozycję spoczynkową zaworów. To ona mówi, co robi układ, gdy nie podajesz sygnału. W zaworze 5/3 pozycja środkowa może oznaczać zamknięcie, odpowietrzenie albo zasilanie, więc trzeba patrzeć na symbol, a nie zgadywać.
3. Śledź drogę powietrza od portu P do portów roboczych A i B, a potem do wydechów R i S. Dzięki temu od razu widzisz, gdzie medium wchodzi do układu, gdzie wykonuje pracę i gdzie wraca do atmosfery.
4. Oddziel tory robocze od sterujących. Linie ciągłe zwykle oznaczają przepływ roboczy, a przerywane sygnały sterujące lub pilotowe. To jeden z najczęstszych punktów pomyłki.
5. Na końcu sprawdź, co faktycznie ma się poruszać. Siłownik jednostronnego działania, dwustronnego, chwytak czy napęd obrotowy nie zachowują się tak samo, nawet jeśli z zewnątrz układ wydaje się podobny.

Jeżeli czytasz taki rysunek pierwszy raz, pomaga mi prosta zasada: najpierw zasilanie, potem sterowanie, na końcu ruch. Taka kolejność zmniejsza chaos i pozwala szybko zauważyć, czy układ jest logiczny. Gdy ta ścieżka jest już jasna, łatwo przejść do konkretnych elementów i ich roli.

Najczęściej spotykane elementy i co robią w praktyce

W dobrze zaprojektowanym układzie nie ma przypadkowych symboli. Każdy z nich coś wnosi: stabilizuje ciśnienie, kieruje przepływem, ogranicza prędkość albo tłumi hałas. W warsztacie to właśnie te części najczęściej decydują o tym, czy cykl jest płynny i powtarzalny, czy zaczyna sprawiać kłopoty.

W wielu prostych aplikacjach wystarczy właśnie taki zestaw: przygotowanie powietrza, zawór, siłownik i regulacja przepływu. Jeśli trzeba dołożyć pozycjonowanie, czujniki albo większą liczbę ruchów, układ rozrasta się o kolejne zawory i sygnały sterujące. To prowadzi do kolejnego ważnego rozróżnienia: pneumatyka nie jest tym samym co hydraulika, nawet jeśli obie korzystają z podobnej logiki sterowania.

Pneumatyka a hydraulika nie działają tak samo, choć często wyglądają podobnie

To rozróżnienie ma znaczenie praktyczne, zwłaszcza w zakładach obróbki metalu. Pneumatyka pracuje zwykle przy ciśnieniach rzędu kilku barów, często około 6 bar, a hydraulika przy znacznie wyższych wartościach, zwykle od kilkudziesięciu barów wzwyż. Z tego wynika nie tylko siła, ale też sztywność, precyzja, hałas i sposób serwisowania całego układu.

Nie traktuję pneumatyki jako słabszej wersji hydrauliki. To po prostu inny kompromis między siłą, szybkością, kosztem i łatwością utrzymania. Właśnie dlatego w jednej maszynie można spotkać ruch pneumatyczny, a obok niego hydrauliczny docisk albo elektryczne sterowanie. Gdy wiesz, który świat oglądasz, dużo łatwiej odczytać dokumentację i znaleźć właściwe miejsce do diagnozy.

Najczęstsze błędy, które psują odczyt i pracę układu

W praktyce problemy rzadko biorą się z jednego wielkiego błędu. Częściej to seria drobiazgów: źle odczytany symbol, pominięta pozycja spoczynkowa albo nieszczelność, którą ktoś uznał za „normalne syczenie”. W pneumatyce takie drobiazgi bardzo szybko zmieniają zachowanie całej maszyny.

• Pomylenie pozycji spoczynkowej zaworu. Jeśli odczytasz ją źle, cały tok myślenia o ruchu siłownika będzie błędny.
• Traktowanie linii sterujących jak roboczych. Linia przerywana nie oznacza tego samego co linia ciągła, nawet jeśli na pierwszy rzut oka wygląda podobnie.
• Zakładanie, że ciśnienie przy kompresorze równa się ciśnieniu przy siłowniku. Po drodze zawsze mogą pojawić się spadki, dławienia i zanieczyszczenia.
• Zła regulacja przepływu. Zbyt mocno zdławiony układ porusza się ospale, a zbyt luźny potrafi uderzać na końcu skoku.
• Brak odpowietrzenia przed serwisem. To już nie tylko problem techniczny, ale też realne ryzyko dla operatora i serwisanta.
• Ignorowanie hałasu i odrzutu węży. Sprężone powietrze nie jest niewinnym medium, jeśli układ jest źle zmontowany lub rozszczelniony.

Jeśli siłownik porusza się skokowo, nie zaczynam od wymiany całego zaworu. Najpierw sprawdzam zasilanie, filtr, przepływ i szczelność, bo to zwykle daje odpowiedź szybciej niż zgadywanie. Gdy wiesz, gdzie ludzie zwykle się mylą, diagnostyka robi się znacznie prostsza. Zostaje jeszcze praktyka uruchomienia i sprawdzenia układu.

Jak podejść do uruchomienia i diagnostyki w warsztacie

W utrzymaniu ruchu i w warsztacie najlepiej działa metoda od najprostszego punktu do najbardziej złożonego. Nie ma sensu szukać problemu w siłowniku, jeśli wcześniej nie sprawdziło się reduktora, szybkozłącza albo samego zasilania. Ta kolejność pozwala ograniczyć liczbę fałszywych tropów.

1. Sprawdź, czy źródło powietrza jest stabilne i czy układ ma właściwie ustawione ciśnienie robocze.
2. Obejrzyj węże, złączki, filtr i reduktor pod kątem zabrudzeń, nieszczelności oraz mechanicznych uszkodzeń.
3. Ustal, czy zawór startuje z bezpiecznej pozycji i czy po odcięciu zasilania układ rzeczywiście się odpowietrza.
4. Testuj pojedynczy element, a nie cały system naraz. Dzięki temu szybciej odróżnisz błąd w sterowaniu od problemu mechanicznego.
5. Sprawdź efekt końcowy: czas ruchu, siłę docisku, hałas, drgania i powtarzalność cyklu.

W maszynach do obróbki metalu przyczyną spowolnienia bywa nie tylko pneumatyka, ale też opór prowadnic, zabrudzenie lub zatarcie mechaniczne. Dlatego nie patrzę na układ wyłącznie przez pryzmat jednego symbolu na rysunku. Liczy się to, co dzieje się na styku dokumentacji z realną maszyną. Właśnie taka kolejność daje najlepszy efekt w praktyce utrzymania ruchu.

Co naprawdę warto zapamiętać przed pierwszym uruchomieniem

Najlepszy rysunek to taki, który da się prześledzić bez domysłów: od źródła powietrza, przez przygotowanie medium, po zawór i element wykonawczy. Jeśli dokumentacja jest starsza albo maszyna była przerabiana, zawsze porównuję schemat z tym, co faktycznie stoi na hali, bo w warsztatach takie rozjazdy zdarzają się częściej, niż ktokolwiek chce przyznać.

W praktyce najwięcej pomaga prosta dyscyplina: sprawdzenie zasilania, odczyt pozycji spoczynkowej, rozróżnienie toru roboczego od sterującego i bezpieczne spuszczenie ciśnienia przed serwisem. To nie są drobiazgi, tylko nawyki, które skracają czas diagnozy i zmniejszają ryzyko błędu. Jeśli masz przed sobą rozbudowany układ z pneumatycznym ruchem i hydraulicznym dociskiem, zaczynaj zawsze od tego, co najpierw zasila, a dopiero potem od tego, co się porusza.
