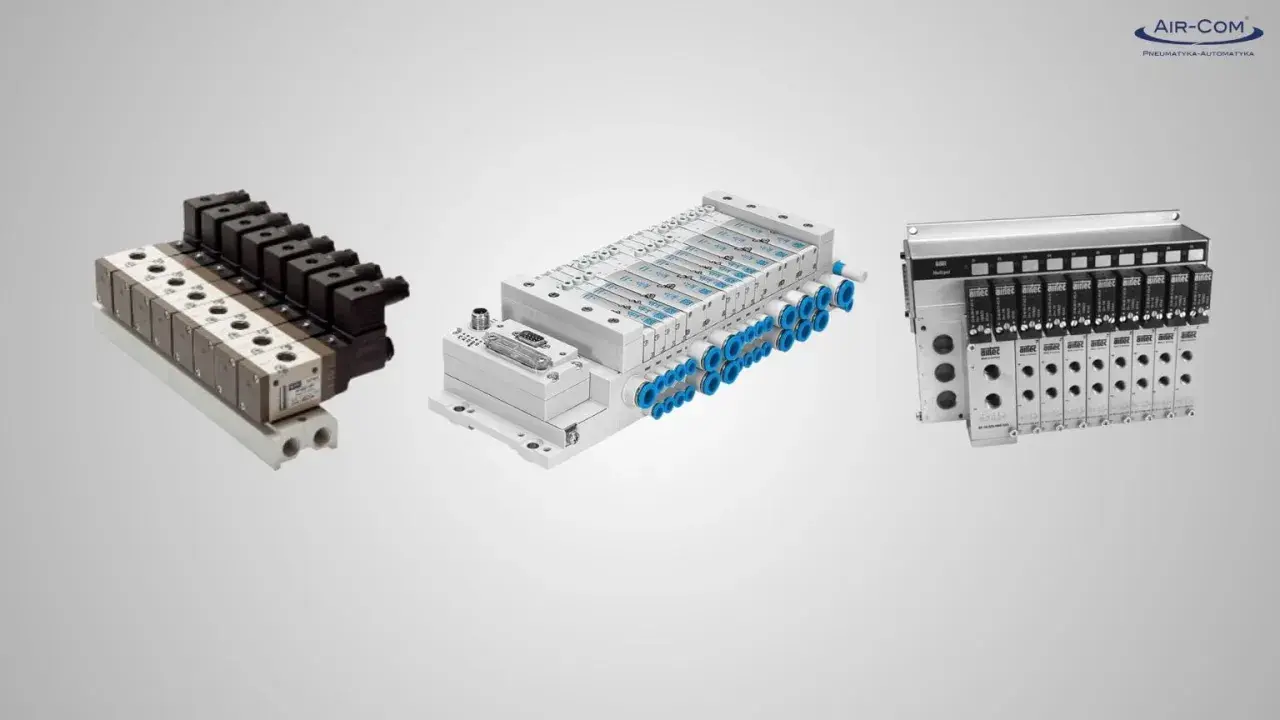

W automatyce maszyn wyspa zaworowa porządkuje sterowanie siłownikami, skraca okablowanie i upraszcza serwis. To rozwiązanie ma sens tam, gdzie kilka obwodów musi pracować szybko, powtarzalnie i bez chaosu w przewodach. Poniżej wyjaśniam, jak taki układ działa, kiedy rzeczywiście się opłaca i na co zwrócić uwagę przy doborze do pneumatyki oraz hydrauliki.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem układu sterowania
- Zadaniem wyspy jest centralne sterowanie wieloma zaworami z jednego miejsca, zwykle przy mniejszej liczbie przewodów i szybszej diagnostyce.
- W pneumatyce daje najwięcej korzyści tam, gdzie pracuje kilka lub kilkanaście siłowników, a układ ma cykliczne, powtarzalne ruchy.
- W hydraulice spotyka się podobną logikę, ale częściej w stacjonarnych blokach płytowych i przy większych wymaganiach wobec ciśnienia, szczelności oraz czystości medium.
- Przy doborze liczą się nie tylko liczba sekcji i przepływ, lecz także przyłącza, napięcie cewek, komunikacja z PLC i warunki pracy.
- Najczęstszy błąd to wybór zbyt małego przepływu albo pominięcie zapasu na rozbudowę i serwis.
- Jeśli układ ma być prosty i mały, pojedynczy elektrozawór bywa rozsądniejszy niż rozbudowany blok zaworowy.
Jak działa taki moduł od środka
W praktyce to zestaw kilku zaworów zebranych w jedną bazę, która rozdziela zasilanie, odpowietrzenie i sygnały sterujące. Sygnał elektryczny trafia do cewek, a te przełączają drogę sprężonego powietrza do odpowiednich odbiorników, na przykład siłowników, chwytaków albo zaworów procesowych.
Najczęściej układ składa się z trzech części: modułu komunikacyjnego, który łączy całość ze sterownikiem, modułu pneumatycznego, gdzie pracują zawory, oraz przyłączy do zasilania i odpowietrzania. W nowocześniejszych rozwiązaniach dochodzą też wskaźniki statusu i diagnostyki, dzięki którym od razu widać, która sekcja nie reaguje tak, jak powinna.
Warto znać dwa pojęcia. Zawór monostabilny wraca sprężyną do stanu spoczynkowego, a bistabilny utrzymuje pozycję po zaniku impulsu sterującego. To nie jest detal z katalogu dla samych techników. Od tego zależy zachowanie maszyny przy zaniku zasilania, przy zatrzymaniu awaryjnym i podczas restartu.
| Element | Rola w układzie | Dlaczego ma znaczenie |
|---|---|---|
| Moduł komunikacyjny | Przesyła sygnały ze sterownika i diagnostykę | Upraszcza okablowanie i przyspiesza lokalizację błędów |
| Moduł pneumatyczny | Rozdziela powietrze do poszczególnych sekcji | Decyduje o szybkości reakcji i liczbie obsługiwanych odbiorników |
| Przyłącza zasilania i odpowietrzenia | Dostarczają medium i odprowadzają je z układu | Wpływają na przepływ, hałas i stabilność pracy |
W hydraulice zasada jest podobna, ale częściej spotyka się bloki płytowe w standardach NG6 lub NG10 i układy stacjonarne, gdzie priorytetem są wytrzymałość oraz szczelność. Gdy rozumiesz budowę, łatwiej ocenić, gdzie takie rozwiązanie daje realną przewagę, a gdzie jest tylko zbędnym kosztem.
Kiedy taki układ ma sens w pneumatyce i hydraulice
Największą wartość daje tam, gdzie masz wiele powtarzalnych ruchów i chcesz nimi zarządzać z jednego miejsca. W warsztacie metalowym będzie to na przykład stół z kilkoma dociskami, prosty manipulator, chwytak, podajnik albo stanowisko montażowe, w którym kilka siłowników musi reagować w określonej sekwencji.
W automatyce przemysłowej wyspy zaworowe dobrze sprawdzają się przy maszynach pakujących, liniach montażowych, urządzeniach pick-and-place i układach testowych. Powód jest prosty: mniej przewodów, mniej potencjalnych miejsc awarii i krótsza droga od sterownika do odbiornika. To w praktyce oznacza szybszy serwis i mniejsze ryzyko pomyłki przy rozbudowie.
Zakresy spotykane w katalogach są szerokie. Proste bloki startują od kilku sekcji, a rozwiązania modułowe dochodzą do kilkudziesięciu cewek, a w rozbudowanych systemach nawet do ponad setki zaworów. To ważna wskazówka: jeśli układ ma rosnąć wraz z maszyną, lepiej od początku myśleć o rezerwie miejsca i komunikacji niż po pół roku przerabiać całą zabudowę.
W hydraulice podobny blok ma sens głównie w stacjonarnych układach siłowych, gdzie kilka rozdzielaczy musi pracować blisko siebie. Tam zyskuje się porządek w instalacji, ale płaci się większą uwagę szczelności, temperaturze oleju i doborowi komponentów pod konkretne ciśnienie robocze. To już nie jest „ta sama rzecz tylko z innym medium”.
Jeśli po lekturze tego fragmentu zastanawiasz się, czy da się to dobrać bez przepłacania, odpowiedź brzmi: tak, ale trzeba patrzeć na parametry, a nie tylko na liczbę zaworów. I właśnie to rozkładam na czynniki pierwsze w następnej sekcji.
Jak dobrać liczbę sekcji, przepływ i komunikację
Ja zwykle zaczynam od trzech pytań: ile odbiorników ma być sterowanych, jak szybko mają reagować i czy układ ma się w przyszłości rozbudować. Dopiero potem patrzę na napięcie cewek, rodzaj przyłączy i sposób komunikacji ze sterownikiem. Jeśli odwrócisz tę kolejność, bardzo łatwo kupić rozwiązanie „na papierze dobre”, ale w praktyce za małe albo zbyt skomplikowane.
| Co sprawdzić | Na co patrzeć w praktyce | Typowy błąd |
|---|---|---|
| Liczba sekcji | Aktualna liczba siłowników plus zapas na rozbudowę | Dobór „na styk”, bez wolnych pozycji |
| Przepływ nominalny | Wymagania siłownika, czas wysuwu i odpowietrzania | Zbyt mały przepływ, przez co ruch jest ospały |
| Przyłącza | Najczęściej spotkasz G1/8, G1/4, G3/8 lub G1/2 | Dopasowanie tylko do średnicy węża, bez liczenia strat |
| Komunikacja | Multipol, IO-Link, PROFIBUS, Ethernet lub sygnały punkt-punkt | Wybór bez zgodności z PLC lub szafą sterowniczą |
| Warunki pracy | Stopień ochrony, temperatura, zapylenie, wibracje | Montowanie delikatnego osprzętu przy stanowisku o ciężkich warunkach |
Przy doborze przepływu warto patrzeć nie tylko na sam zawór, ale też na długość przewodów i odległość od siłownika. Krótsza droga medium zwykle daje szybszą reakcję i mniejsze zużycie energii, dlatego czasem lepiej przenieść blok bliżej odbiorników niż „ratować się” większym zasilaniem centralnym.
Jeśli masz układ podciśnieniowy, dochodzi jeszcze filtr przed zaworem, bo bez niego łatwo zassać drobiny do wnętrza układu. To drobiazg, który potrafi zatrzymać całą linię na dłużej, niż wynikałoby z ceny samego filtra.
W praktyce liczy się też to, czy producent pozwala później dołożyć sekcję bez przebudowy całej instalacji. Gdy ten temat rozstrzygniesz na etapie projektu, następny krok staje się prostszy: trzeba uczciwie porównać wyspę z pojedynczymi zaworami.
Kiedy lepiej wybrać pojedyncze zawory
Rozwiązanie centralne nie zawsze wygrywa. Przy jednym albo dwóch prostych obwodach pojedynczy elektrozawór bywa tańszy, szybszy w montażu i łatwiejszy do wymiany. To szczególnie ważne w prostych maszynach, gdzie układ nie będzie rozbudowywany, a serwis ma być wykonywany szybko i bez specjalistycznej diagnostyki.
Różnica jest wyraźna również wtedy, gdy odbiorniki są rozrzucone po dużej konstrukcji. Jeśli siłowniki pracują daleko od siebie, czasem korzystniej jest zamontować zawory bliżej punktów wykonawczych niż prowadzić jeden rozbudowany blok przez całą maszynę. Wtedy liczy się nie tylko porządek, lecz także czas reakcji i spadki ciśnienia.
| Wybierz blok zaworowy, gdy | Wybierz pojedyncze zawory, gdy |
|---|---|
| masz kilka lub więcej obwodów do jednoczesnego sterowania | układ jest prosty i ma tylko 1-2 funkcje wykonawcze |
| zależy ci na czytelnej diagnostyce i krótszym okablowaniu | ważniejszy jest niski koszt i minimalna liczba elementów |
| masz plan rozbudowy w kolejnych etapach | maszyna ma być gotowa raz i bez zmian przez lata |
| sterowanie ma iść z PLC lub sieci przemysłowej | potrzebujesz prostego sygnału bez dodatkowej infrastruktury |
To właśnie tutaj najłatwiej uniknąć zbędnego wydatku. Jeśli masz mały układ, nie komplikuj go na siłę. Jeśli jednak masz maszynę wielosekcyjną, oszczędność na pojedynczych zaworach może szybko wrócić jako bałagan w przewodach i dłuższy przestój przy awarii. Z tego powodu montaż i serwis trzeba traktować równie serio jak sam dobór.
Montaż, serwis i typowe błędy uruchomieniowe
Przy uruchomieniu najczęściej przegrywa nie sam projekt, tylko drobiazgi wykonawcze. Warto od razu zadbać o poprawny kierunek montażu, oznaczenie zasilania i odpowietrzeń oraz zabezpieczenie wolnych pozycji zaślepkami. W wielu układach wspólne przyłącze zasilające oznacza się jako 1, a odpowietrzenia jako 3 i 5, więc pomyłka w podłączeniu nie jest abstrakcją, tylko realnym źródłem problemów.
- Nie zaniżaj średnicy przewodów, jeśli układ ma pracować szybko i często.
- Nie zostawiaj wolnych portów bez zaślepek, bo to prosta droga do strat i zanieczyszczeń.
- Nie ignoruj filtracji, zwłaszcza przy podciśnieniu i pracy w zapylonym środowisku.
- Nie montuj bloku zbyt daleko od odbiorników, jeśli zależy ci na czasie reakcji.
- Nie pomijaj testu diagnostycznego po uruchomieniu, bo później błędy trudno rozróżnić od uszkodzeń mechanicznych.
Przy serwisie obowiązuje ta sama dyscyplina, co w każdej instalacji ciśnieniowej: odcięcie zasilania, bezpieczne odpowietrzenie i upewnienie się, że ruchome elementy nie wykonają niespodziewanego ruchu. W warsztacie to nie jest formalność z BHP, tylko konkretna ochrona przed przycięciem dłoni, uderzeniem siłownika albo niekontrolowanym startem maszyny.
Dobrym nawykiem jest też dokumentowanie, która sekcja steruje którym odbiornikiem. Przy kilku zaworach pamięć operatora jeszcze działa, ale przy większym układzie bardzo szybko robi się z tego zgadywanka. A zgadywanie przy pneumatyce i hydraulice zwykle kończy się przestojem.
Gdy masz już opanowany montaż, zostaje ostatnia rzecz: upewnić się, że przed zamówieniem nie pominąłeś parametrów, które później są najtrudniejsze do poprawienia. To właśnie one najczęściej decydują, czy cały układ będzie wygodny w codziennej pracy.
Co sprawdzić przed zamówieniem, żeby uniknąć przeróbek
Zanim zamkniesz specyfikację, sprawdź cztery rzeczy: liczbę sekcji z zapasem, przepływ, sposób komunikacji i warunki środowiskowe. Ja przy takich projektach zawsze pytam też o plan rozbudowy, bo dokupienie jednego modułu bywa proste tylko wtedy, gdy przewidziano to od początku. Jeśli nie, każda drobna zmiana uruchamia efekt domina: nowe przewody, nowa logika sterowania i często niepotrzebny przestój.
W praktyce najlepiej działa zasada prostego priorytetu: najpierw funkcja, potem prędkość, dopiero na końcu estetyka zabudowy. Blok zaworowy ma być narzędziem do sterowania, a nie ozdobą szafy. Jeśli ma służyć latami, zadbaj o rezerwę miejsca, sensowny dostęp do cewek i możliwość szybkiej wymiany pojedynczej sekcji bez rozbierania połowy instalacji.
To rozwiązanie dobrze wpisuje się w nowoczesne maszyny, ale nie jest uniwersalne. W prostych układach bywa przewymiarowane, w rozbudowanych potrafi oszczędzić godziny serwisu. Najrozsądniej traktować je nie jako modny komponent, tylko jako świadomy wybór między porządkiem, kosztem i elastycznością całego układu.
