W dobrze zaprojektowanej rozdzielnicy trójfazowej liczy się kolejność aparatów, sposób podziału obwodów i to, czy instalacja będzie łatwa w serwisie za rok albo za pięć lat. W praktyce schemat rozdzielnicy 3 fazowej zaczyna się od zasilania, a kończy na logicznym rozdziale ochrony dla gniazd, oświetlenia i urządzeń o większym poborze mocy. Poniżej pokazuję, jak czytać taki układ, jakie elementy są naprawdę potrzebne i gdzie najczęściej pojawiają się błędy.
Najważniejsze elementy układu, które warto sprawdzić od razu
- W instalacji 3-fazowej kluczowe są trzy fazy, przewód neutralny N i ochronny PE oraz ich poprawny podział.
- Typowy porządek aparatury to rozłącznik główny, ochrona przeciwprzepięciowa, RCD lub RCBO i wyłączniki nadprądowe.
- W nowych obwodach najczęściej sens ma RCD typu A, a przy falownikach, spawarkach lub innych układach z elektroniką czasem potrzebny jest typ F albo B.
- Największy błąd praktyczny to mieszanie przewodów neutralnych między różnymi RCD.
- W warsztacie opłaca się dzielić odbiory na osobne grupy, bo jedna usterka nie wyłącza całego obiektu.
Jak czytać układ rozdzielnicy trójfazowej
Najprościej patrzeć na rozdzielnicę jak na punkt, w którym prąd zostaje podzielony na kilka odpowiedzialnych ścieżek. Mamy trzy fazy L1, L2 i L3, przewód neutralny N oraz ochronny PE. Napięcie między fazami wynosi 400 V, a między fazą i neutralnym 230 V, dlatego w tej samej rozdzielnicy pracują obok siebie obwody jednofazowe i trójfazowe.
Ja zawsze zaczynam od pytania, co ta rozdzielnica ma zasilać. W domu zwykle dominują obwody 230 V, ale w warsztacie dochodzą spawarki, kompresory, odciągi i napędy zasilane z 3 faz. To właśnie od tego zależy, czy układ będzie prosty, czy będzie wymagał podziału na kilka grup zabezpieczeń i osobne tory neutralne.
| Oznaczenie | Co oznacza | Co z tego wynika w praktyce |
|---|---|---|
| L1, L2, L3 | Trzy fazy zasilania | Obciążenia jednofazowe rozdziela się między fazy, żeby nie przeciążyć jednej z nich. |
| N | Przewód neutralny | Wraca nim prąd z obwodów 230 V, więc nie wolno mieszać neutralnych z różnych grup RCD. |
| PE | Przewód ochronny | Służy wyłącznie do ochrony przeciwporażeniowej, nie prowadzi prądu roboczego. |
| 4P | Aparat czterobiegunowy | Odcina L1, L2, L3 i N jednym ruchem, co jest wygodne przy serwisie. |
| 3x400/230 V | Typowe zasilanie w Polsce | W jednej rozdzielnicy można zasilać i urządzenia 3-fazowe, i zwykłe obwody gniazdowe. |
W warsztacie metalowym to ważne, bo spawarka, kompresor czy falownik zwykle nie powinny wisieć na przypadkowej fazie. Obciążenia jednofazowe rozrzucam po fazach tak, żeby nie przeciążyć jednego toru, a urządzenia trójfazowe prowadzę osobnym obwodem. Dzięki temu instalacja jest stabilniejsza i łatwiej później znaleźć źródło problemu. Mając te oznaczenia, łatwiej przejść do aparatury, którą zwykle układa się za zasilaniem.
Z czego zwykle składa się taka rozdzielnica
W praktycznej rozdzielnicy nie montuję elementów przypadkowo. Każdy aparat ma swoje zadanie, a pominięcie jednego z nich zwykle wychodzi dopiero wtedy, gdy pojawi się awaria, przepięcie albo przeciążenie.
| Element | Funkcja | Gdzie ma sens |
|---|---|---|
| Rozłącznik główny 4P | Odłącza całą instalację od zasilania | Przydatny zawsze, zwłaszcza gdy rozdzielnica obsługuje kilka grup obwodów lub maszyny. |
| Ogranicznik przepięć SPD | Chroni instalację i elektronikę przed przepięciami | W rozdzielnicy głównej najczęściej stosuje się typ 1+2 albo typ 2, zależnie od układu sieci i budynku. |
| Wyłącznik różnicowoprądowy RCD | Chroni przed porażeniem i wykrywa prąd upływu | W obwodach końcowych najczęściej stosuje się czułość 30 mA. |
| Wyłącznik nadprądowy MCB | Chroni przewody przed przeciążeniem i zwarciem | Dobiera się go do przekroju przewodu, charakteru obciążenia i długości obwodu. |
| RCBO | Łączy RCD i MCB w jednym aparacie | Dobry wybór dla obwodów, które mają działać niezależnie od reszty instalacji. |
| Listwy N i PE | Rozdzielają przewody neutralne i ochronne | Listwy N muszą być rozdzielone według grup RCD, a PE zwykle jest wspólna. |
| Przekaźnik kontroli faz | Wykrywa zanik, kolejność lub asymetrię faz | Warto go dodać tam, gdzie pracują silniki, sprężarki i automatyka. |
| Stycznik lub wyłącznik silnikowy | Steruje i zabezpiecza napęd | Przydatny przy urządzeniach przemysłowych i maszynach warsztatowych. |
Nie każdy element musi występować w każdym projekcie, ale przy zasilaniu warsztatu lub małej hali nie ograniczałbym się do samych „esek”. Różnica między prostą a dobrze zaprojektowaną rozdzielnicą najczęściej polega właśnie na tym, że ktoś przewidział ochronę przepięciową, sensowny podział RCD i elementy sterujące dla urządzeń o większym znaczeniu. Sam zestaw elementów to jednak nie wszystko, bo o bezpieczeństwie decyduje też kolejność ich podłączenia.

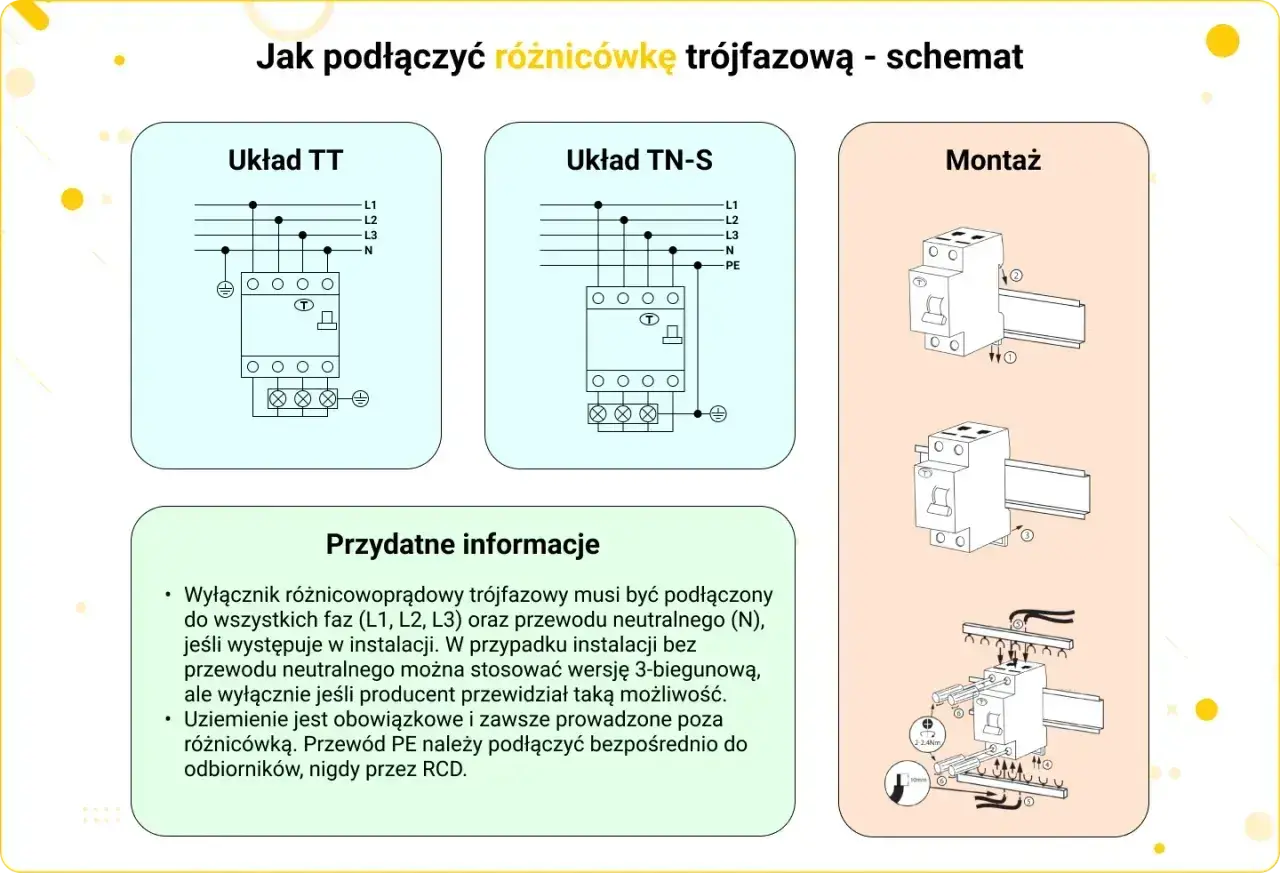

Jaki porządek połączeń ma sens w praktyce
W rozdzielnicy nie chodzi o to, żeby aparatów było dużo. Chodzi o to, żeby były ustawione w logicznej kolejności i współpracowały ze sobą bez niepotrzebnych zadziałań. Najczytelniejszy układ zwykle wygląda tak: zasilanie wchodzi na rozłącznik główny, potem trafia do ochrony przeciwprzepięciowej, dalej do RCD lub RCBO, a na końcu do wyłączników nadprądowych i obwodów końcowych.
- Najpierw wprowadzam zasilanie na rozłącznik główny, żeby całość można było bezpiecznie odciąć jednym ruchem.
- Następnie przewiduję miejsce dla SPD możliwie blisko wejścia zasilania i listwy PE, bo długość przewodów ma tu realne znaczenie.
- Potem rozdzielam zasilanie na grupy chronione przez RCD albo od razu na RCBO.
- Dopiero za nimi umieszczam wyłączniki nadprądowe dla konkretnych obwodów.
- Każda grupa RCD dostaje własną listwę neutralną, a przewody PE trafiają na wspólną listwę ochronną.
| Układ | Zaleta | Wada |
|---|---|---|
| Jeden RCD grupowy i kilka MCB | Niższy koszt i mniej modułów | Jedna usterka potrafi wyłączyć kilka obwodów naraz. |
| RCBO dla każdego obwodu | Łatwiej znaleźć awarię i lepsza selektywność | Wyższy koszt i większa liczba modułów. |
| Układ mieszany | Dobry kompromis między ceną a niezawodnością | Wymaga rozsądnego podziału, żeby nie zrobić bałaganu w neutralnych. |
SPD montuję zgodnie z kartą aparatu i układem sieci, ale zawsze pilnuję krótkich połączeń do PE i faz. To drobiazg, który w praktyce robi dużą różnicę, bo zbyt długie przewody potrafią osłabić skuteczność ochrony. Gdy porządek połączeń jest już jasny, trzeba jeszcze dobrać właściwe zabezpieczenia do konkretnych odbiorników.
Jak dobrać zabezpieczenia do domu, warsztatu i automatyki
Dobór zabezpieczeń zaczynam od odbiorników, a nie od tego, ile wolnych modułów zostało w szafie. Inaczej projektuje się mały dom, inaczej warsztat ślusarski, a jeszcze inaczej rozdzielnicę pod automatykę z falownikami i napędami. Właśnie tu najłatwiej o pomyłkę, bo ta sama rozdzielnica może zasilać bardzo różne typy obciążeń.
Przeczytaj również: Jak szlifować szkło w domu - Bezpieczne metody DIY krok po kroku

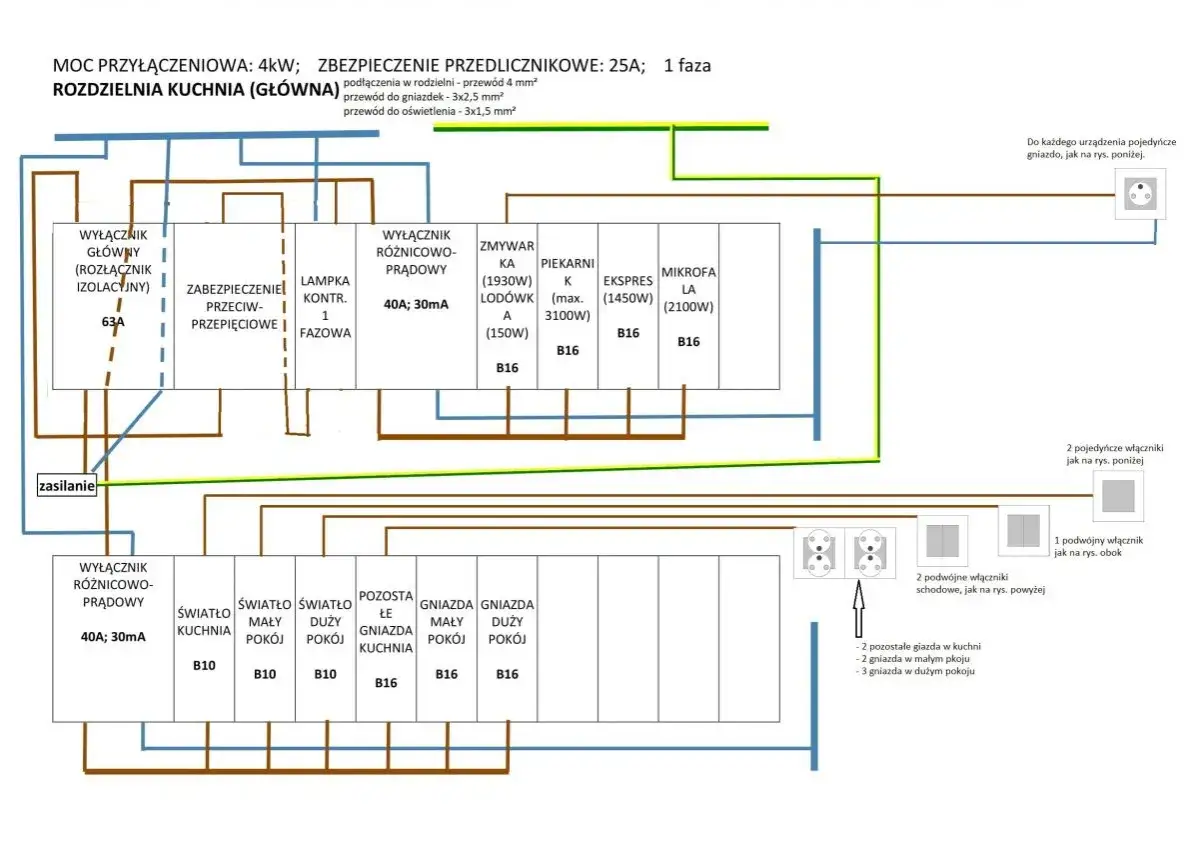

Obwody, które zwykle rozdzielam osobno
- Oświetlenie - osobna grupa pozwala utrzymać widoczność nawet wtedy, gdy inny obwód zadziała awaryjnie.
- Gniazda robocze 230 V - warto je dzielić na kilka sekcji, bo elektronarzędzia i przedłużacze nie pracują równo przez cały dzień.
- Gniazda 400 V - spawarka, duży kompresor albo maszyna z silnikiem powinny mieć własny obwód.
- Automatyka i sterowanie - sterownik, zasilacz 24 V, przekaźniki i czujniki lepiej wydzielić od obwodów mocy.
- Odciąg, wentylacja, sprężone powietrze - to urządzenia, których wyłączenie potrafi zatrzymać całą pracę, więc osobny tor ma sens.
| Obwód | Częsty punkt startowy | Na co uważać |
|---|---|---|
| Oświetlenie | MCB B10, przewód 3x1,5 mm² | Nie mieszaj go z gniazdami warsztatowymi, jeśli chcesz uniknąć ciemności po jednym zadziałaniu. |
| Gniazda ogólne | MCB B16, przewód 3x2,5 mm² | Rozdziel je na kilka grup, bo ręczne narzędzia lubią pracować równolegle. |
| Spawarka lub urządzenie 400 V | Najczęściej C16, C20 albo C32 | Decyduje tabliczka znamionowa, przekrój przewodu i prąd rozruchowy. |
| Kompresor, odciąg, wentylacja | C16 lub C20 | Silnik potrafi pobrać wyraźnie więcej przy starcie niż w czasie normalnej pracy. |
| Automatyka i sterowanie | B6 lub B10 | To obwód, którego nie warto mieszać z ciężkimi odbiornikami i dużymi zakłóceniami. |
W instalacjach z elektroniką najczęściej wybieram RCD typu A. To rozsądny punkt wyjścia, bo radzi sobie nie tylko z prądem sinusoidalnym, ale też z pulsującym składowym DC. Typ F ma sens przy niektórych urządzeniach z napędami i elektroniką mocy, a typ B zostawiam dla układów, w których mogą pojawić się gładkie składowe DC, na przykład przy wybranych falownikach, ładowarkach lub bardziej złożonej automatyce. W praktyce nie zgaduję na podstawie opisu sklepowego, tylko sprawdzam wymagania producenta urządzenia. Typ AC traktuję coraz ostrożniej i nie stawiałbym na niego w nowych, rozbudowanych obwodach warsztatowych.
Jeżeli w instalacji pracują napędy, falowniki albo spawarki inwerterowe, sprawdzam też, czy nie trzeba wydzielić osobnego zabezpieczenia dla danego urządzenia. Wtedy instalacja jest mniej podatna na niepotrzebne wyłączenia, a diagnostyka przestaje przypominać szukanie igły w stogu opiłków. Kiedy zabezpieczenia są już dobrane, zostaje część, która najczęściej decyduje o bezawaryjności: błędy montażowe.
Najczęstsze błędy, które psują schemat i bezpieczeństwo
Najdroższe w rozdzielnicy nie są same aparaty, tylko godziny szukania usterki, której można było uniknąć przy projekcie. W praktyce najczęściej trafiam na te same problemy, niezależnie od tego, czy chodzi o dom, warsztat czy małą automatykę.
| Błąd | Skutek | Jak robię to lepiej |
|---|---|---|
| Mieszanie przewodów N z różnych RCD | Losowe zadziałania i trudna diagnostyka | Każda grupa RCD dostaje własną listwę neutralną. |
| Zbyt wiele obwodów pod jednym RCD | Jedna awaria odcina zbyt duży fragment instalacji | Dzielę instalację na mniejsze sekcje albo stosuję RCBO. |
| Zły typ RCD do urządzeń z elektroniką | Nuisance tripping albo brak właściwej ochrony | Dobieram typ A, F lub B do konkretnego odbiornika. |
| Brak SPD albo zbyt długie połączenia do niego | Gorsza ochrona elektroniki i sterowania | Planowany montaż blisko wejścia zasilania i krótkie przewody są obowiązkowe. |
| Brak opisu obwodów | Każdy serwis zajmuje więcej czasu | Opisuję fazy, obwody i odbiorniki od razu po montażu. |
| Brak rezerwy modułów | Rozbudowa kończy się wymianą całej obudowy | Zostawiam zapas miejsca, zwykle 20-30% modułów. |
Najbardziej praktyczny wniosek jest prosty: dobra rozdzielnica ma nie tylko działać dziś, ale też dać się zrozumieć po miesiącach eksploatacji. Właśnie dlatego opis, oznaczenia i sensowny podział neutralnych są ważniejsze, niż na pierwszy rzut oka się wydaje. Gdy te błędy są wyeliminowane, można przejść do przykładu, który dobrze pokazuje cały układ w realnym warsztacie.
Przykładowy układ dla małego warsztatu
W warsztacie ślusarskim albo stolarsko-metalowym lubię myśleć o rozdzielnicy jak o mapie pracy, a nie o pudełku z bezpiecznikami. To ułatwia późniejsze zmiany, bo od razu widać, które obwody są krytyczne, które mogą chwilowo poczekać, a które powinny działać niezależnie od reszty.
| Obwód | Propozycja organizacji | Dlaczego tak |
|---|---|---|
| Oświetlenie hali | Osobny MCB i wspólny RCD 30 mA lub własny RCBO | Awaria nie powinna gasić całego warsztatu. |
| Gniazda do narzędzi ręcznych | Jedna lub dwie grupy z MCB B16 | Szlifierka, wiertarka i odkurzacz nie powinny wisieć na jednym obwodzie. |
| Spawarka 3-fazowa | Dedykowany obwód 400 V z właściwą charakterystyką zabezpieczenia | Duży prąd pracy i rozruchu wymaga osobnego podejścia. |
| Kompresor | Osobny tor z kontrolą faz, jeśli napęd jest większy | Zanik jednej fazy potrafi uszkodzić silnik albo zatrzymać produkcję. |
| Odciąg pyłu lub opiłków | Oddzielny obwód z własnym zabezpieczeniem | To element BHP, więc jego przypadkowe wyłączenie jest kłopotliwe. |
| Automatyka i sterowanie | Mały, wydzielony obwód z zasilaczem i ewentualnym podtrzymaniem | Utrzymuje logikę sterowania nawet wtedy, gdy część mocy zostanie wyłączona. |
W takim układzie staram się też rozkładać obciążenia jednofazowe po fazach, zamiast skupiać je na jednej. Jeśli zasilanie ma obsługiwać kilka maszyn, rozsądnie jest przewidzieć dodatkowy wolny tor pod przyszły odbiornik, nawet jeśli dziś jeszcze nie jest zamówiony. W warsztacie lepiej mieć jeden wolny moduł więcej niż potem przerabiać całą szafę pod nową spawarkę albo sprężarkę. Ostatni krok to rzeczy, które warto dopisać do projektu, zanim cokolwiek trafi do obudowy.
Co jeszcze warto dopisać, zanim projekt trafi do rozdzielnicy
Najlepszy schemat nie kończy się na aparatach. Ja zawsze dopisuję kilka praktycznych szczegółów, bo to one robią różnicę podczas montażu, odbioru i późniejszego serwisu.
- Opis każdego obwodu z podaniem funkcji i przypisanej fazy.
- Zapas miejsca na rozbudowę, najlepiej 20-30% wolnej przestrzeni modułowej.
- Informację, które obwody są krytyczne dla pracy warsztatu, a które mogą się wyłączyć bez dużej szkody.
- Wydruk schematu albo czytelny opis w drzwiach rozdzielnicy.
- Plan testu RCD oraz kontrolę dokręcenia zacisków po uruchomieniu.
- Wyraźne oznaczenie aparatów, bo bez tego każda naprawa trwa dłużej, niż powinna.
Jeżeli rozdzielnica ma zasilać maszyny, odciąg, sprężarkę i automatykę, nie traktuję jej jak zbioru przypadkowych bezpieczników, tylko jak mapę przepływu energii i bezpieczeństwa. Taki sposób myślenia oszczędza czas, pieniądze i nerwy przy każdym serwisie, a w pracy warsztatowej to często ważniejsze niż najbardziej efektowny aparat w szafie.
