Gdy trzeba szybko sprawdzić średnicę wałka, grubość blachy albo głębokość otworu, sama linijka zwykle nie wystarcza. Suwmiarka pozwala wykonać kilka rodzajów pomiarów jednym narzędziem, dlatego jest podstawowym wyposażeniem warsztatu, narzędziowni i stanowiska kontroli jakości. Wyjaśniam, jak działa, z czego się składa, jak poprawnie odczytywać wynik oraz kiedy lepiej sięgnąć po mikrometr.
Najważniejsze informacje o suwmiarce w praktyce
- Suwmiarka mierzy wymiary zewnętrzne, wewnętrzne, głębokość i często także różnice wysokości.
- Typowy zakres pomiarowy wynosi 150 mm, choć dostępne są również modele 200, 300 mm i większe.
- Rozdzielczość 0,01 mm na wyświetlaczu nie oznacza automatycznie dokładności pomiaru do setnej części milimetra.
- Najczęstsze błędy wynikają z zabrudzeń, przekrzywienia narzędzia i zbyt mocnego docisku szczęk.
- Do bardzo dokładnych pomiarów wałków i grubości elementów lepszy będzie mikrometr.
Co to jest suwmiarka i do czego służy
Suwmiarka to ręczny przyrząd pomiarowy z prowadnicą, suwakiem oraz szczękami pomiarowymi. Umożliwia określenie odległości między powierzchniami z dokładnością większą niż w przypadku zwykłej linijki. W zależności od modelu wynik odczytuje się ze skali głównej i noniusza, z tarczy zegarowej albo z wyświetlacza.
Największą zaletą tego narzędzia jest uniwersalność. Jedną suwmiarką zmierzę średnicę zewnętrzną wałka, średnicę otworu, grubość materiału, długość stopnia oraz głębokość gniazda. To właśnie dlatego sprawdza się zarówno przy kontroli części po obróbce skrawaniem, jak i podczas prostych prac ślusarskich.
W rysunku technicznym suwmiarka pomaga zweryfikować, czy wykonany detal mieści się w podanym wymiarze i tolerancji. Trzeba jednak pamiętać, że jest narzędziem kontrolnym, a nie zamiennikiem mikrometru czy wysokościomierza warsztatowego.
Budowa suwmiarki bez zbędnej teorii
Podstawą jest sztywna prowadnica z podziałką milimetrową. Po niej przesuwa się suwak, na którym znajdują się ruchome elementy pomiarowe oraz skala odczytowa. W prostym modelu noniusz pozwala odczytać część dziesiętną lub setną milimetra, zależnie od wykonania.
Elementy pomiarowe
- Szczęki zewnętrzne służą do pomiaru grubości, szerokości i średnic zewnętrznych.
- Szczęki wewnętrzne mierzą średnice otworów, rowków i innych przestrzeni.
- Głębokościomierz, czyli wysuwany pręt, pozwala sprawdzić głębokość otworu lub zagłębienia.
- Powierzchnie do pomiaru stopni umożliwiają kontrolę różnicy wysokości między dwiema płaszczyznami.
- Śruba zaciskowa blokuje suwak, gdy chcę przenieść wymiar albo spokojnie odczytać wynik.
W niektórych modelach znajduje się także pokrętło do precyzyjnego przesuwu. Przydaje się podczas delikatnego ustawiania szczęk, ale nie zastępuje prawidłowej techniki pomiaru. Z mojego doświadczenia wynika, że początkujący częściej korzystają ze zbyt dużej siły niż ze zbyt małej.

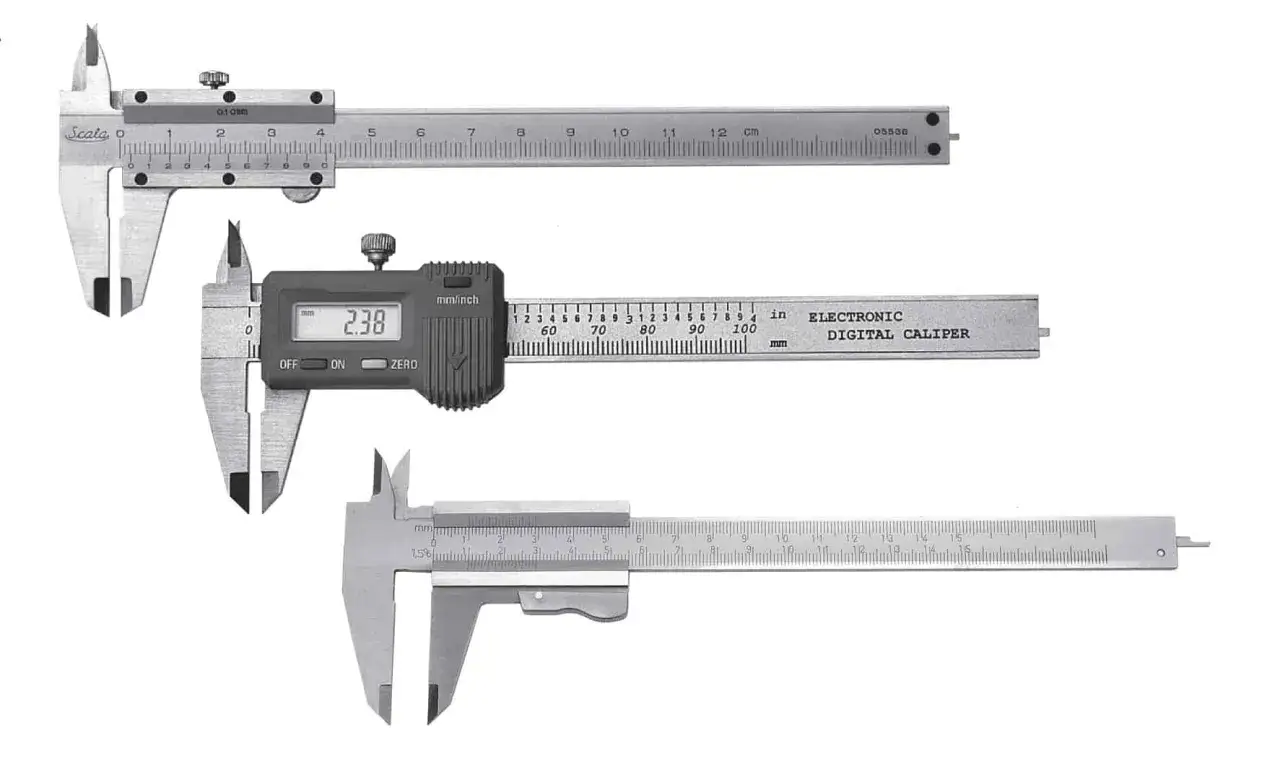

Rodzaje suwmiarek i ich praktyczne zastosowania
Różnice między modelami dotyczą przede wszystkim sposobu odczytu, dokładności, budowy oraz odporności na warunki pracy. Nie ma jednego najlepszego typu. Inne wymagania ma szkolny warsztat, inne kontrola wymiarów na produkcji, a jeszcze inne praca w miejscu narażonym na olej i chłodziwo.
| Rodzaj | Najważniejsze cechy | Kiedy ma sens |
|---|---|---|
| Suwmiarka noniuszowa | Nie wymaga baterii, jest trwała, wymaga wprawy w odczycie | Warsztat, nauka pomiarów, praca w trudniejszych warunkach |
| Suwmiarka cyfrowa | Wynik na wyświetlaczu, szybka zmiana mm/cal, łatwy odczyt | Uniwersalne pomiary i szybka kontrola wielu detali |
| Suwmiarka zegarowa | Wskazówka pokazuje wynik, dobry kontrast odczytu | Powtarzalne pomiary i praca, w której liczy się szybki odczyt |
| Suwmiarka specjalna | Zmodyfikowane szczęki lub większy zakres pomiarowy | Pomiar rowków, rur, tarcz, cienkich blach lub dużych elementów |
Do większości prac domowych i warsztatowych wybrałbym model cyfrowy o zakresie 150 mm albo klasyczną suwmiarkę noniuszową. Cyfrowa wersja jest wygodniejsza, lecz bateria, wilgoć i zabrudzony układ pomiarowy mogą utrudnić pracę. Model noniuszowy wygrywa odpornością i nie rozładuje się w środku pomiaru.
Podczas zakupu patrzę nie tylko na deklarowaną rozdzielczość. Znaczenie mają również sztywność prowadnicy, jakość szczęk, płynność przesuwu i błąd graniczny podany przez producenta. Tani przyrząd z efektownym wyświetlaczem może dawać mniej wiarygodne wyniki niż solidny model z prostym noniuszem.

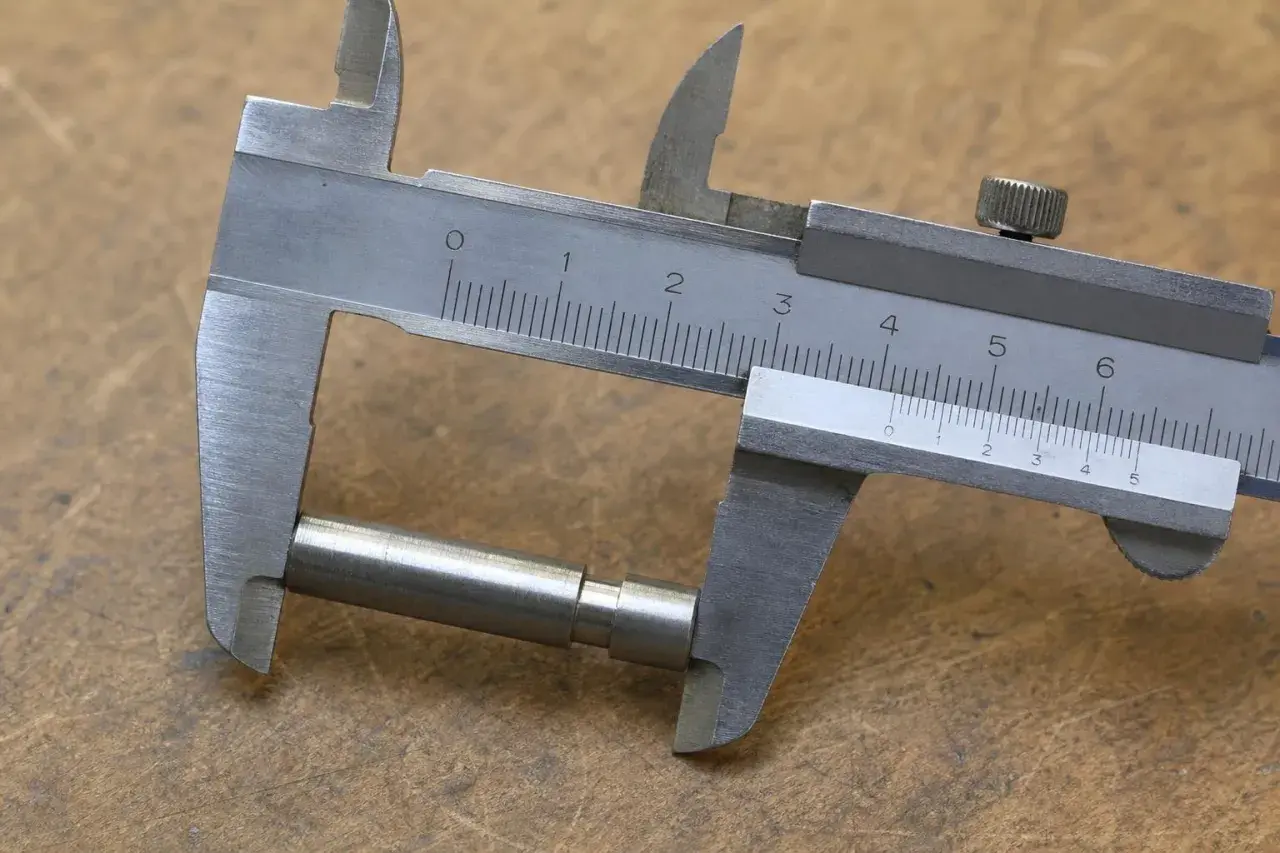

Jak prawidłowo wykonać pomiar suwmiarką
Przed pomiarem oczyszczam zarówno detal, jak i powierzchnie pomiarowe. Nawet cienki wiór lub kropla zaschniętego chłodziwa może zmienić wynik o kilka setnych milimetra, co przy ciasnej tolerancji ma już znaczenie.
- Sprawdź, czy szczęki zamykają się bez oporu i czy wskazanie wynosi zero.
- Ustaw detal stabilnie, bez przechylania go między szczękami.
- Dosuń szczęki z wyczuciem, bez ściskania elementu.
- Upewnij się, że prowadnica jest ustawiona możliwie prostopadle do mierzonej powierzchni.
- Odczytaj wynik lub zablokuj suwak, jeśli potrzebujesz przenieść wymiar.
- Powtórz pomiar w innym miejscu, gdy detal może mieć bicie, stożkowatość albo nierówną powierzchnię.
Odczyt skali noniuszowej
W klasycznej suwmiarce najpierw odczytuje się pełne milimetry na skali głównej, znajdujące się przed zerem noniusza. Potem szuka się kreski noniusza, która najlepiej pokrywa się z kreską skali głównej. Jej numer wskazuje część ułamkową, na przykład 12,3 mm przy noniuszu o działce 0,1 mm.
Wartość działki noniusza zawsze trzeba sprawdzić na konkretnym przyrządzie. Spotyka się suwmiarki o odczycie 0,1 mm, 0,05 mm i 0,02 mm. Sam fakt, że skala ma wiele kresek, nie gwarantuje jeszcze takiej samej rzeczywistej dokładności pomiaru.
Przeczytaj również: Spawanie stali nierdzewnej z czarną - Jak uniknąć błędów?
Pomiar otworu i głębokości
Przy pomiarze średnicy wewnętrznej szczęki powinny dotykać przeciwległych ścianek, ale nie mogą klinować się w otworze. Delikatne poruszanie suwmiarką pozwala znaleźć największy odczyt dla otworu okrągłego. Przy małych otworach trzeba uważać, ponieważ końcówki szczęk mają własną grubość i mogą nie sięgnąć idealnie do właściwego miejsca.
Głębokość mierzy się przez oparcie końca prowadnicy o górną powierzchnię detalu i wysunięcie pręta do dna. Narzędzie musi stać prostopadle do dna otworu. Jeśli ustawimy je pod kątem, otrzymamy wynik większy od rzeczywistej głębokości.
Dokładność, rozdzielczość i tolerancja to nie to samo
To rozróżnienie często decyduje o jakości kontroli. Rozdzielczość mówi, jaki najmniejszy krok pokazuje przyrząd, natomiast dokładność określa, jak blisko rzeczywistego wymiaru może znaleźć się wynik. Suwmiarka cyfrowa może wyświetlać 0,01 mm, ale jej dopuszczalny błąd może być większy.
W typowych zastosowaniach warsztatowych suwmiarka wystarcza do kontroli wymiarów z dokładnością rzędu 0,05-0,1 mm. Modele precyzyjniejsze mogą mieć odczyt 0,02 mm lub 0,01 mm, lecz wynik nadal zależy od temperatury, czystości, geometrii detalu i nacisku operatora.
Jeżeli rysunek techniczny podaje wymiar 20,00 mm z tolerancją ±0,02 mm, zwykła suwmiarka może nie być najlepszym wyborem. Do takiego zadania częściej używa się mikrometru, który zapewnia stabilniejszy docisk i lepiej nadaje się do dokładnej kontroli małych wymiarów.
| Przyrząd | Typowe zastosowanie | Ograniczenie |
|---|---|---|
| Linijka stalowa | Szybkie, orientacyjne pomiary | Niska dokładność i brak pomiaru otworów |
| Suwmiarka | Wymiary zewnętrzne, wewnętrzne i głębokość | Wrażliwość na ustawienie i siłę docisku |
| Mikrometr | Dokładna kontrola grubości i średnicy | Mniejszy zakres i zwykle jeden podstawowy rodzaj pomiaru |
Błędy, które najczęściej fałszują wynik
Najbardziej typowy problem to pomiar brudnego elementu albo zamknięcie szczęk na wiórze. Zawsze sprawdzam też zerowanie po zamknięciu szczęk. Jeżeli między nimi widać szczelinę lub wyświetlacz nie pokazuje zera, nie traktuję kolejnego odczytu jako wiarygodnego.
- Przekrzywienie suwmiarki zwiększa albo zmniejsza odczyt, zwłaszcza przy pomiarze średnicy.
- Zbyt mocny docisk może odkształcić cienką blachę, tworzywo lub element o ostrych krawędziach.
- Pomiar w jednym punkcie nie wykryje stożkowatości, owalności ani lokalnych uszkodzeń.
- Odczyt pod kątem utrudnia pracę z noniuszem i może powodować błąd paralaksy.
- Różna temperatura przyrządu i detalu wpływa na wynik przy wymagających pomiarach.
Po pracy wycieram suwmiarkę do sucha i przechowuję ją bez całkowicie zaciśniętych szczęk. Do mechanizmu można nanieść bardzo cienką warstwę środka zabezpieczającego, ale olej nie powinien oblepiać skali ani trafiać do wnętrza elektroniki. Upuszczenie narzędzia to sygnał, by ponownie sprawdzić jego zerowanie i powtarzalność.
Nie używam suwmiarki jako zacisku, rysika ani narzędzia do podważania. Hartowane końcówki są odporne na normalną pracę, lecz nie zostały zaprojektowane do sił bocznych i uderzeń.
Jak dobrać suwmiarkę do warsztatu
Na początek najrozsądniejszy jest zakres 150 mm, stal nierdzewna i szczęki o gładkich, równych powierzchniach. Jeśli pracuję z większymi detalami, wybieram 200 lub 300 mm, ale trzeba liczyć się z tym, że dłuższa prowadnica jest mniej poręczna i może być bardziej podatna na ugięcie.
Do okazjonalnych napraw wystarczy przyzwoity model cyfrowy albo noniuszowy. Przy regularnej obróbce metali ważniejsze od dodatkowych funkcji są powtarzalność wskazań i stabilna konstrukcja. W środowisku z chłodziwem warto rozważyć wersję o podwyższonej odporności na wilgoć, ale nawet taki model nie powinien być zanurzany ani przechowywany mokry.
Jeśli pomiary mają potwierdzać zgodność z dokumentacją techniczną, przyrząd powinien być okresowo sprawdzany. W profesjonalnej kontroli jakości liczy się nie tylko odczyt, lecz także stan narzędzia, identyfikowalność wzorca i warunki pomiaru.
Od prostego odczytu do dobrej kontroli detalu
Suwmiarka jest uniwersalna, szybka i stosunkowo łatwa w obsłudze, ale jej możliwości mają granice. Najlepszy wynik daje połączenie czystego detalu, właściwego ustawienia, delikatnego docisku i kilku pomiarów kontrolnych.
Do codziennych zadań wybieram solidny model o zakresie dopasowanym do części, a przy wąskich tolerancjach sięgam po mikrometr lub inne narzędzie przeznaczone do dokładniejszej metrologii. Taka zasada chroni przed najczęstszym błędem, czyli traktowaniem dużej liczby miejsc po przecinku jako dowodu rzeczywistej precyzji.
