Gdy operator musi szybko sprawdzić napięcie, moc, numer seryjny albo rok produkcji maszyny, liczy się nie gruba instrukcja schowana w szafie, lecz czytelne oznaczenie umieszczone bezpośrednio na urządzeniu. W tym artykule pokazuję, jak czytać tabliczki znamionowe, jakie dane powinny zawierać, jak dobrać materiał i metodę znakowania oraz jak przygotować projekt na podstawie rysunku technicznego.
Jedna mała płytka, kilka ważnych decyzji technicznych
- Dane identyfikacyjne pozwalają połączyć maszynę z dokumentacją, deklaracją zgodności i historią serwisową.
- Parametry elektryczne, takie jak napięcie, prąd, częstotliwość i moc, trzeba odczytywać razem, a nie pojedynczo.
- Aluminium anodowane sprawdza się przy lekkich urządzeniach, natomiast stal nierdzewna lepiej znosi wilgoć, chemię i intensywne czyszczenie.
- Grawerowanie zwykle daje trwalszy efekt niż zwykły nadruk, szczególnie w hali produkcyjnej.
- Widoczność i trwałość montażu są równie ważne jak sama treść oznaczenia.
Co naprawdę mówi oznaczenie na maszynie
Oznaczenie znamionowe jest skróconą kartą identyfikacyjną urządzenia. Zawiera dane, które pomagają dobrać zasilanie, ocenić możliwości maszyny, zamówić właściwe części i bezpiecznie zaplanować obsługę. W warsztacie traktuję je jako pierwszy punkt kontroli, zanim sięgnę po instrukcję lub dokumentację elektryczną.

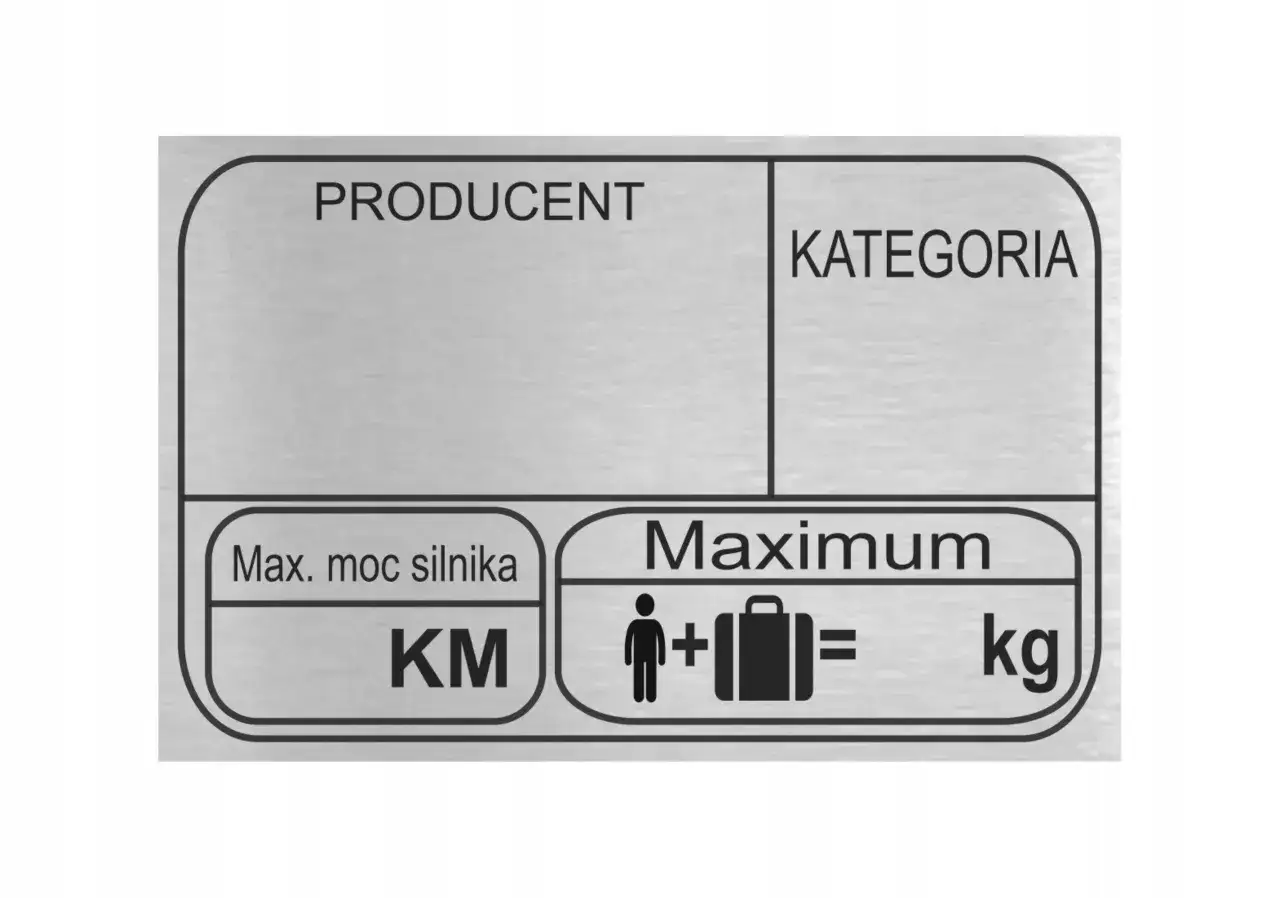

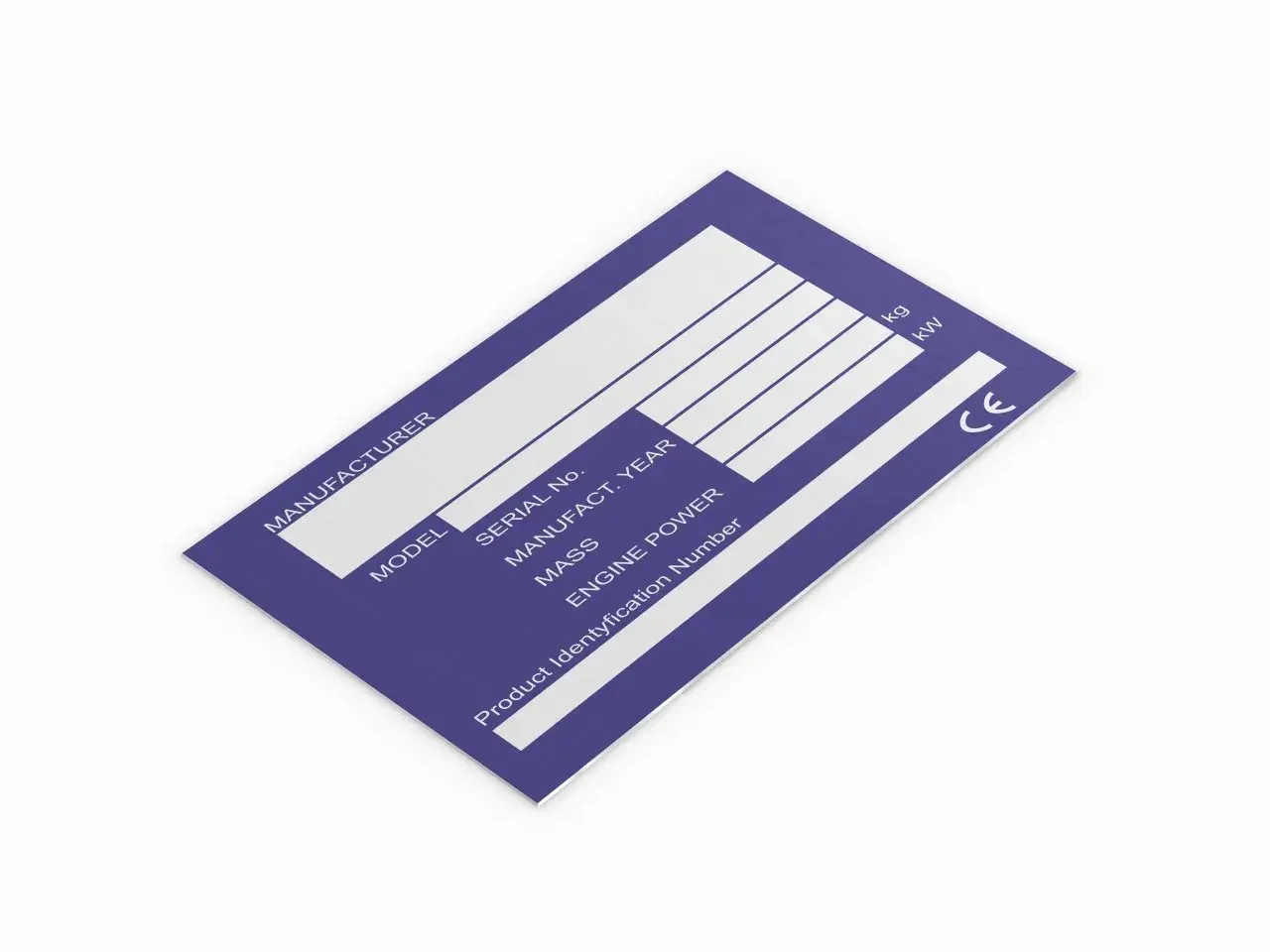

Na jednej płytce mogą znaleźć się między innymi nazwa producenta, model, typ urządzenia, numer seryjny, rok produkcji, masa, moc, napięcie, prąd, częstotliwość, prędkość obrotowa, stopień ochrony IP oraz oznakowanie CE. Nie każdy wyrób wymaga wszystkich tych informacji. Zakres zależy od rodzaju maszyny, jej funkcji i przepisów dotyczących konkretnej grupy produktów.
Nie należy mylić oznaczenia znamionowego z tabliczką ostrzegawczą. Pierwsza opisuje parametry i tożsamość urządzenia, druga informuje o zagrożeniu, na przykład ryzyku porażenia, zmiażdżenia lub poparzenia. W praktyce obie powinny być czytelne, ale pełnią zupełnie różne funkcje.
Jak odczytać parametry bez pomyłki
Najwięcej błędów pojawia się przy odczytywaniu danych elektrycznych. Sama wartość napięcia nie wystarcza, ponieważ urządzenie może wymagać konkretnej częstotliwości, liczby faz albo określonego sposobu podłączenia. Zanim podłączę maszynę, porównuję dane z płytki ze schematem i instalacją, a nie tylko z dostępnym gniazdem.
| Oznaczenie | Znaczenie | Przykład interpretacji |
|---|---|---|
| U lub V | Napięcie znamionowe | 400 V może oznaczać zasilanie trójfazowe, ale sposób połączenia trzeba sprawdzić w dokumentacji. |
| I lub A | Prąd znamionowy | Wartość potrzebna do doboru zabezpieczenia i przewodów. |
| Hz | Częstotliwość zasilania | Najczęściej 50 Hz w polskich instalacjach, lecz nie jest to reguła dla każdego urządzenia. |
| kW | Moc urządzenia lub silnika | Nie zawsze odpowiada rzeczywistemu poborowi energii w każdej fazie pracy. |
| min⁻¹ lub rpm | Prędkość obrotowa | Ważna przy doborze narzędzia, przekładni i parametrów obróbki. |
| IP | Stopień ochrony obudowy | IP54 oznacza inną ochronę przed pyłem i wodą niż IP65. |
| S1, S2 lub S3 | Rodzaj pracy silnika | S1 oznacza pracę ciągłą, a pozostałe tryby mogą zakładać przerwy lub cykle obciążenia. |
Przy silnikach szczególnie łatwo przeoczyć zapis typu 230/400 V. Taka informacja może wskazywać różne sposoby połączenia uzwojeń, ale nie mówi sama z siebie, jak należy wykonać podłączenie. Do tego potrzebny jest schemat, układ zacisków i informacja o zastosowanym falowniku lub rozruchu.
Parametr IP także bywa źle rozumiany. Pierwsza cyfra dotyczy ochrony przed ciałami stałymi i pyłem, druga przed wodą. Wyższy numer nie oznacza automatycznie odporności na każdy rodzaj cieczy, wysokie ciśnienie czy środki chemiczne. To ważne w myjniach, lakierniach i zakładach, w których stosuje się agresywne preparaty czyszczące.
Jak przygotować projekt na podstawie rysunku technicznego
Dobrze wykonana płytka zaczyna się nie od wyboru czcionki, ale od zebrania danych i określenia miejsca montażu. Na rysunku technicznym zapisuję przede wszystkim wymiary zewnętrzne, położenie otworów, promienie naroży i sposób mocowania. Dzięki temu gotowy element pasuje do obudowy bez wiercenia dodatkowych otworów.
Wymiary i układ pól
Przykładowe oznaczenie o wymiarach 120 × 80 mm może mieć dwa otwory montażowe o średnicy 3,5 mm, rozmieszczone 8 mm od krawędzi. To tylko przykład projektowy, a nie uniwersalny wymiar. Przy ustalaniu formatu trzeba zostawić margines na łby śrub, podkładki, zaokrąglenia oraz bezpieczny odstęp od krawędzi.
Najważniejsze informacje umieszczam w górnej lub centralnej części. Numer seryjny, rok produkcji i model powinny być odczytywalne bez zasłaniania ich przewodami, osłoną albo elementem konstrukcji. Drobny tekst może wyglądać dobrze na ekranie, lecz w hali, przy słabym świetle i zabrudzeniu szybko staje się bezużyteczny.
Przeczytaj również: Prawa Kirchhoffa - jak czytać schematy i diagnozować obwody?
Kontrola danych przed wykonaniem
Przed wysłaniem projektu do produkcji porównuję treść z trzema źródłami: dokumentacją konstrukcyjną, schematem elektrycznym i deklaracją zgodności. Szczególną uwagę zwracam na numer seryjny, jednostki miary, przecinki dziesiętne i oznaczenie modelu. Jedna pomylona cyfra może utrudnić zamówienie części albo doprowadzić do błędnego doboru zabezpieczenia.
- Sprawdź, jakie dane są wymagane dla konkretnego urządzenia.
- Ustal format i miejsce montażu na rysunku technicznym.
- Podziel informacje na główne parametry, dane identyfikacyjne i oznaczenia dodatkowe.
- Zweryfikuj jednostki, symbole oraz numerację seryjną.
- Zatwierdź próbną wizualizację przed wykonaniem całej serii.
Przy większej produkcji dobrze działa kontrola pierwszej sztuki. Porównuję ją z dokumentacją i dopiero wtedy uruchamiam serię. To prosty krok, który ogranicza kosztowną pomyłkę, zwłaszcza gdy oznaczenia mają różnić się numerem, mocą albo konfiguracją urządzenia.
Jaki materiał i sposób znakowania wybrać
Materiał dobiera się do środowiska pracy, a nie do samego wyglądu. Inne wymagania ma obudowa małego sterownika w suchej hali, a inne maszyna pracująca na zewnątrz, przy emulsjach chłodzących lub regularnym myciu. Najczęściej wybieram aluminium anodowane albo stal nierdzewną, ponieważ zapewniają dobry kompromis między trwałością, czytelnością i kosztem.
| Materiał | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|
| Aluminium anodowane | Lekkie maszyny, szafy sterownicze, urządzenia ogólnego przeznaczenia | Może ulec uszkodzeniu przy silnym uderzeniu lub nieodpowiednim czyszczeniu. |
| Stal nierdzewna | Wilgoć, przemysł spożywczy, chemia, praca na zewnątrz | Jest cięższa i zwykle droższa w obróbce. |
| Mosiądz | Aparatura, renowacja starszych maszyn, zastosowania dekoracyjne | Z czasem może zmieniać wygląd powierzchni. |
| Laminat grawerski | Panele, pulpity i oznaczenia wewnątrz suchych pomieszczeń | Nie każdy laminat nadaje się do wysokiej temperatury, UV i agresywnej chemii. |
Grawerowanie mechaniczne tworzy fizyczne zagłębienie w materiale, dlatego dobrze sprawdza się tam, gdzie występuje ścieranie. Grawer laserowy pozwala uzyskać drobne znaki, kody i powtarzalne serie. Nadruk jest często atrakcyjniejszy wizualnie i może być wystarczający w łagodnych warunkach, ale wymaga właściwej technologii oraz zabezpieczenia powierzchni.
Nie traktuję określenia „odporna na warunki przemysłowe” jako pełnej specyfikacji. Przed zamówieniem pytam o zakres temperatur, kontakt z olejem, emulsją, detergentem, promieniowaniem UV i wilgocią. Dopiero wtedy można ocenić, czy wystarczy anodowane aluminium, czy lepiej zastosować stal nierdzewną z głębokim grawerem.
Montaż, oznakowanie CE i wymiana zużytej płytki
Oznaczenie powinno być umieszczone w miejscu widocznym, łatwo dostępnym i odpornym na przypadkowe usunięcie. Nie montuję go na zdejmowanej osłonie, jeśli po jej demontażu operator nie będzie mógł szybko zidentyfikować urządzenia. Przy maszynach wibracyjnych preferuję nity, śruby albo trwałe mocowanie klejowe dobrane do podłoża i temperatury.
Oznakowanie CE umieszcza się na wyrobie lub na jego oznaczeniu, jeśli wymagają tego przepisy dotyczące danego produktu. Powinno być czytelne i trwałe. Sam znak CE nie zastępuje jednak numeru seryjnego, instrukcji, deklaracji zgodności ani oceny ryzyka. Jest potwierdzeniem spełnienia właściwych wymagań, a nie pełną dokumentacją maszyny.
W 2026 roku przy nowych maszynach trzeba też śledzić zmianę przepisów. Rozporządzenie UE 2023/1230 w sprawie maszyn zacznie mieć zasadnicze zastosowanie 20 stycznia 2027 roku, zastępując dotychczasową dyrektywę maszynową. Wymaga ono między innymi identyfikacji modelu lub typu, roku budowy oraz numeru partii, serii albo innego oznaczenia pozwalającego rozpoznać produkt. Szczegóły zależą od rodzaju wyrobu, dlatego przy projekcie przeznaczonym do obrotu w Unii warto sprawdzić wymagania dla konkretnej maszyny.
Zużytej płytki nie powinno się zastępować przypadkową kopią. Przy odtwarzaniu oznaczenia sprawdzam dane w archiwalnym rysunku, dokumentacji producenta, protokole pomiarów i historii serwisowej. Jeśli nie da się potwierdzić parametru, lepiej oznaczyć go jako wymagający weryfikacji niż wpisać wartość „na oko”.
Trzy minuty kontroli przed oddaniem urządzenia
- Czy model i numer seryjny zgadzają się z dokumentacją?
- Czy napięcie, prąd, moc i częstotliwość mają właściwe jednostki?
- Czy tekst można odczytać z normalnej pozycji operatora?
- Czy materiał odpowiada wilgoci, temperaturze i środkom czyszczącym?
- Czy płytka nie zasłania elementów obsługowych, zacisków ani oznaczeń bezpieczeństwa?
- Czy sposób mocowania wytrzyma drgania i codzienną konserwację?
Najlepsze oznaczenie nie jest tym, które ma najwięcej informacji, lecz tym, które pozwala szybko znaleźć właściwą informację i nie pomylić jej z inną. Przy projektowaniu zaczynam od danych wymaganych i naprawdę użytecznych, a dopiero później dodaję logo, kod QR czy informacje serwisowe. Taka kolejność daje płytkę czytelną, trwałą i zgodną z rzeczywistymi potrzebami maszyny.
